[Unity]UIToolkit:ussのUIスタイル(アニメーション含む)を指定するには

2023/12/01に公開

0.前提

環境

unity2022.3.4f1
ランタイムでの使用。UI Builder使用。

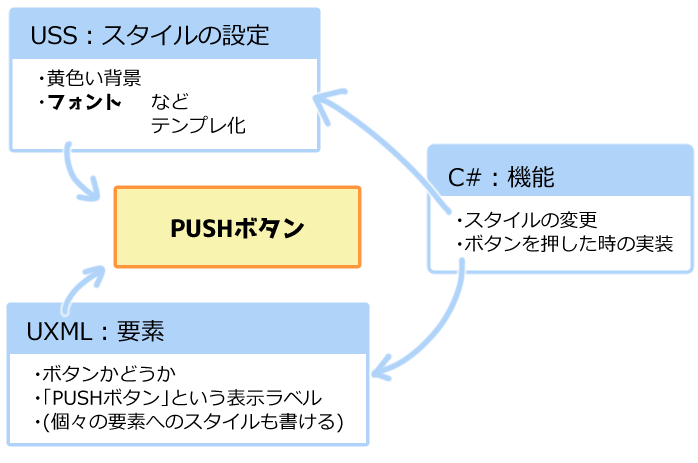

予備知識:uss・ussセレクタ・スタイル自体の設定方法

uss=ボタンとかの見た目のテンプレがまとまったもの。
セレクタ=見た目のテンプレ。

UIToolKitでのスタイル自体の設定方法は、公式のUI ToolKitでの制作工程紹介が分かりやすい。

USSセレクターについて
簡易版:公式マニュアル/USSセレクター
詳細版:公式マニュアル/シンプルセレクター公式マニュアル/USSセレクタ-

ussセレクタの設定方法について書いたやつはこちら。
[Unity]UIToolkit:UI Builderでのussセレクタ設定方法

補足にて、秒数やイージングなどを設定する方法を一応記載。
この記事タイトルだとUIアニメーションについて探す人が引っかかる気がしたため。

1.疑似クラス or ussクラスの設定

UIスタイルを別のスタイルに指定する方法としては、

  • 疑似クラスを使う方法 (:hoverなど)
  • C#からussクラスを設定する方法 (AddToClassListなど)

がある。

疑似クラスで指定できるものは指定して、それ以外はussクラスを設定するのが多分丸い。

1-1.疑似クラス

ボタンを押した時やマウスオーバー時など、指定された状況でだけスタイルを変えられる。

対応されている機能は疑似クラスで指定した方がスムーズ。

:hoverが動いてる分かりやすいサンプルは公式のここ

対応する疑似クラスの一覧は公式マニュアルに記載。下記は自分流の日本語。

疑似クラス 変わるタイミング
:hover マウスのカーソルを重ねた時
:active ボタンやトグルを押した時
:inactive ↑でない時
:focus ボタンやトグルなどを押した時~要素外を押すまで
:disabled ボタンなどを無効化した時
:enabled ボタンなどを有効化した時
:checked トグルや開閉できるFoldout(折りたたみ)などがオンの時
:selected (USSでは使えないから :checked を使う)
:root 全要素を変える および、変数の宣言箇所

疑似クラスについてちょっと書いたのはこちら。
[Unity]UIToolkit:ussの疑似クラス(:hover等)あれこれ

1-2.C#からussクラスを設定する方法

※ ussクラス名には我流を含むので参考程度で。

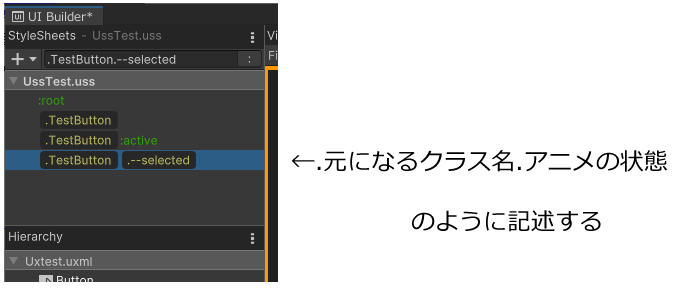

連続で記述することで複数セレクターになる。公式マニュアル/複数セレクター
利点は後述。

ussクラスを設定するには、遷移させたいタイミングのC#スクリプトに以下を記述。

c#
// var ve = _uiDocument.rootVisualElement.Q(name);などで該当VisualElementの取得後

	// 追加
	ve.AddToClassList("--selected");
	// 削除
	ve.RemoveFromClassList("--selected");

	// 条件で有効/無効する
	ve.EnableInClassList("--selected", true);

	// 追加/削除を切り替え
	ve.ToggleInClassList("--selected");

他、C#上で使えそうな関数(公式マニュアル/VisualElementでClassが付くのを羅列)

  • AddToClassList(string className) / RemoveFromClassList(string className)
    Ussクラスを追加/削除できる。
  • EnableInClassList(string className, bool enable)
    条件付きでUssクラスを有効/無効できる。
  • ToggleInClassList(string className)
    追加/削除を切り替えられる。
  • ClassListContains
  • ClearClassList
  • GetClasses
    存在するか確認してから設定したい場合など。

こちらでは段階を踏んで記載されている。
https://note.com/ig_k/n/n907516bc958e

複数セレクターにする利点

複数セレクター = 区切りなしで記述したもの。
要素 = ボタンなど。

複数セレクターは、記述した全部を含んだ要素がスタイル変更の対象になる。AND検索みたいな。
デザインが異なる要素でも、複数セレクターの部分が同じクラス名だとC#から設定しやすい。気がする。

(例)
.TestButtonA
.TestButtonA.--selected
.TestButtonB
.TestButtonB.--selected

→ ve.EnableInClassList("--selected", true); だけで各々設定したデザインに変えられる。

n.一応の補足

秒数・イージングを指定して動かす(UIアニメーション)

知ってる前提で書いてるけども、設定するのはここ。

例えば…

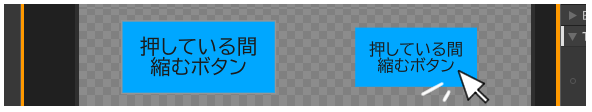

ボタンを押す時に、押してるボタンをぷにっと小さくしたい場合


疑似クラスの:active、インスペクタで以下を設定する。

  • Transform / Scale を 0.9倍
  • TransitionAnimations の
    • Property(項目) を scale
    • Duration(時間) を 0.2s
    • Easing(動き方) を EaseOutCirc ※ 他は イージング などで検索。
    • (Delay(遅延)は0のまま)

--

Transitionについて細かく書いておられるのはこちら。
https://light11.hatenadiary.com/entry/2023/11/14/192140#UXML側UI-Builderで設定する

公式マニュアルは英語しかない。公式マニュアル/USS transition(英語版)

遷移アニメ(TransitionAnimations)なのでループする設定はないが、永続的にループして動かすには下記など。
https://light11.hatenadiary.com/entry/2023/05/09/193808

おそらく過去バージョンのために、DOTweenで動かしている方もおられる。
https://qiita.com/ohbashunsuke/items/4037bb19c059884003aa#2アニメーションの実装方法


スタイルを変更しない箇所はUnsetに設定

Unset=スタイル未設定箇所。

ussクラスや疑似クラスでスタイルを変更する場合、Unsetな箇所は元スタイルの設定内容を用いる。
スタイル変更箇所以外はUnsetに設定しておくといい。 一応。

(例)青背景のボタンを押下時→青背景で太字にしたい場合、:activeの方には太字だけ設定。

ussファイルでの表示
.TestButton {
    background-color: rgb(0, 0, 255);
}

.TestButton:active {
    -unity-font-style: bold;
}

→ 緑背景にしたくなった場合に、元クラスのスタイルを変えるだけでいいから楽。


その他、UIToolkitについては
スクラップの備忘録にまとめてある。

個人で遊んでる分なので、現場用には参考程度で考えてもらいたい。

UIToolkitで遊び始めて1週間。世に情報があまりに無さすぎて、必要なのか分からないが書いた。
世に置いた方が1人くらい助かるかもなというノリだけで記載。画像も雑。
