はじめに

アイディオットDX開発部の中川です。
リアルタイムなデータ解析周りを実装している際に、
少し前から話題になっていたHTMXが気になりレンタルサーバーでも動作するような
簡単なデモを作成してみようと思いました。

作ったもの

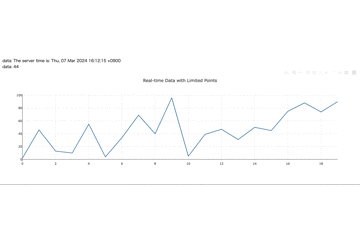

このようなグラフですが本来WebSocketを使わないと難しいものを
ポーリングに近い形でSSEと組み合わせて動作させています。
グラフはおなじみPlotlyです。

htmx_graph

HTMX記述

こちらのHTMX記述は非常に単純ですが、
レンタルサーバーにおいて通常のようにSSE(Server Sent Events)は動作しませんでした。
そのためそこをポーリングの要領で一定間隔にアクセスすることで、
SSE処理を記載したPHPを動作させるという、ある種荒技になります。

<div id="time" hx-get="events.php" hx-trigger="every 1s" style="display:none"></div>

hx-triggerにてevery 1sと記載すると1秒ごとにhx-getにて指定したevents.phpにアクセスします。
本来はその返却値をhx-swap="innerHtml"などで<div>の中で表示するのですが。
今回はグラフ表示が目的のためdisplay:noneで非表示にしています。

これだけの記述でajaxと同じ処理ができてしまうのが、
やはりhtmxの良いところですね!

SSE送信

SSEの処理は本来メインループを記載して
サーバー上にてWebSocketのように常に動作させるのが通常なのですが、
レンタルサーバーでも動く構成ということでアクセスするたびに返却する
普通のスクリプトとして記載しています。

events.php

<?php
header("Content-Type: text/event-stream");
header("Cache-Control: no-cache");

$time = date('r');
$data = rand(1, 100); // デモ用のランダムデータ

echo "data: {$data}\n\n";
ob_flush();
flush();

SSE受信

SSEの発火トリガーは先に記載したHTMX記述で行っていました。
受け取りはjsにてEventSourceで受け取っています。

// SSEを購読
const source = new EventSource('events.php');
source.onmessage = function(event) {
    // ここに受け取った時の処理を記載
};

ソース全文

最後にソースの全文を載せておきます。

events.php

<?php
header("Content-Type: text/event-stream");
header("Cache-Control: no-cache");

$time = date('r');
$data = rand(1, 100); // デモ用のランダムデータ

echo "data: {$data}\n\n";
ob_flush();
flush();

index.html

<!DOCTYPE html>
<html lang="en">
    <head>
        <meta charset="UTF-8">
        <title>htmx every example</title>
        <script src="https://unpkg.com/htmx.org"></script>
    </head>
    <body>

    <div id="time" hx-get="events.php" hx-trigger="every 1s" style="display:none"></div>

    <div id="chart"></div>

    <script src="https://cdn.plot.ly/plotly-latest.min.js"></script>
    <script>
        // データポイントの最大数を定義
        const maxDataPoints = 20;

        // Plotlyグラフの初期設定
        const trace = {
            y: [],
            type: 'scatter'
        };
        const layout = {
            title: 'Real-time Data with Limited Points'
        };
        Plotly.newPlot('chart', [trace], layout);

        // SSEを購読
        const source = new EventSource('events.php');
        source.onmessage = function(event) {
            console.log("done!");

            const newData = JSON.parse(event.data);

            // データが最大数を超えたら、古いデータを削除
            if(trace.y.length >= maxDataPoints) {
                trace.y.shift(); // 配列の先頭を削除
            }

            // 新しいデータを追加
            Plotly.extendTraces('chart', { y: [[newData]] }, [0]);

            // グラフが更新された後に、データポイントの最大数を超えていれば修正
            if(trace.y[0].length > maxDataPoints) {
                const update = {
                    y: [trace.y[0].slice(-maxDataPoints)] // 最後のmaxDataPoints個のデータのみを保持
                };
                Plotly.restyle('chart', update, [0]);
            }
        };
    </script>
    </body>
</html>

最後に

こちらかなり簡単なデモでしたが、
うまく使うことで双方向の通信も可能となります。
HTMXはまだまだ設計によってできることが多そうなので
引き続き実験してみたいと思います。
