GLSLで17の平面繰り返しパターン

2024/11/14に公開

glsl

tech

二次元平面上に展開する繰り返しパターンは17のタイプに分類できると言われています。この記事ではGLSLを用いてシェーダーで17の繰り返しパターンをそれぞれ実装をしていきます。

17の平面繰り返しパターン

p1 (単純な並進)

vec2 patternP1(vec2 p, vec2 motifSize, float offset) {
    vec2 q = vec2(
        mod(p.x - motifSize.x * floor(p.y / motifSize.y) * offset, motifSize.x),
        mod(p.y, motifSize.y)
    );
    return q;
}

引数motifSizeは繰り返しパターンのモチーフに使用する四角形の大きさ、引数offsetはX方向のずれの大きさで[0, 1]の範囲の値を指定します。

vec2 q = patternP1(p, vec2(0.5, 1.0), 0.5);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.1, 0.1), vec2(0.4, 0.1), vec2(0.1, 0.9));
gl_FragColor = vec4(vec3(v), 1.0);

pm (一方向の鏡映)

vec2 patternPm(vec2 p, vec2 motifSize) {
    vec2 q = mod(p, motifSize);
    q.x = mod(p.x, motifSize.x * 2.0) < motifSize.x ? q.x : motifSize.x - q.x;
    return q;
}

引数motifSizeは繰り返しパターンのモチーフに使用する四角形の大きさを指定します。

vec2 q = patternPm(p, vec2(0.5, 1.0));
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.1, 0.1), vec2(0.4, 0.1), vec2(0.1, 0.9));
gl_FragColor = vec4(vec3(v), 1.0);

pg (一方向のすべり鏡映)

vec2 patternPg(vec2 p, vec2 motifSize, float glind) {
    vec2 q = p;
    q.x = mod(q.x, motifSize.x);
    if (mod(p.x, motifSize.x * 2.0) >= motifSize.x) {
        q.y += motifSize.y * glind;
        q.x = motifSize.x - q.x;
    }
    q.y = mod(q.y, motifSize.y);
    return q;
}

引数motifSizeは繰り返しパターンのモチーフに使用する四角形の大きさ、引数glindはすべり鏡映の移動量の大きさで[0, 1]の範囲の値を指定します。

vec2 q = patternPg(p, vec2(0.5, 1.0), 0.5);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.1, 0.1), vec2(0.4, 0.1), vec2(0.1, 0.9));
gl_FragColor = vec4(vec3(v), 1.0);

cm (一方向の対角、他方向に鏡映)

vec2 patternCm(vec2 p, vec2 cellSize) {
    vec2 q = diamondTiling(p, cellSize.x, cellSize.y);
    q.x = q.x < 0.5 * cellSize.x ? 0.5 * cellSize.x - q.x : q.x - 0.5 * cellSize.x;
    return q;
}

引数cellSizeは繰り返しパターンのベースになるひし形格子の大きさを指定します。

vec2 q = patternCm(p, vec2(2.0, 1.0));
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.05, 0.2), vec2(0.8, 0.5), vec2(0.05, 0.8));
gl_FragColor = vec4(vec3(v), 1.0);

p2 (2回割の回転)

vec2 patternP2(vec2 p, vec2 motifSize, float center) {
    vec2 q = p;
    q.x = mod(q.x, motifSize.x);
    if (mod(p.x, motifSize.x * 2.0) >= motifSize.x) {
        q.y += motifSize.y * center;
        q.x = motifSize.x - q.x;
        q.y *= -1;
    }
    q.y = mod(q.y, motifSize.y);
    return q;
}

引数motifSizeは繰り返しパターンのモチーフに使用する四角形の大きさ、引数centerは回転の中心位置で[0, 1]の範囲の値を指定します。

vec2 q = patternP2(p, vec2(0.5, 1.0), 0.5);

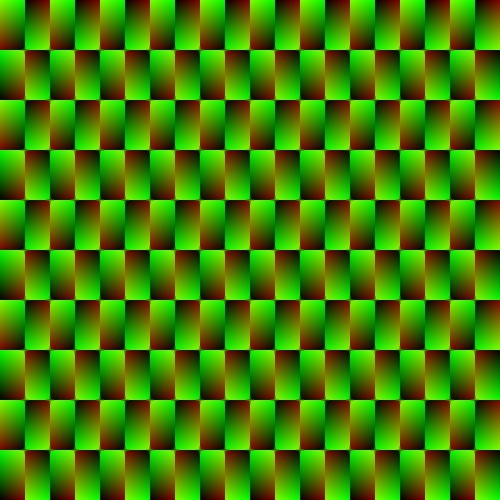

gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.1, 0.1), vec2(0.4, 0.1), vec2(0.1, 0.9));
gl_FragColor = vec4(vec3(v), 1.0);

pmm (二方向の鏡映)

vec2 patternPmm(vec2 p, vec2 motifSize) {
    vec2 q = mod(p, motifSize);
    q.x = mod(p.x, motifSize.x * 2.0) < motifSize.x ? q.x : motifSize.x - q.x;
    q.y = mod(p.y, motifSize.y * 2.0) < motifSize.y ? q.y : motifSize.y - q.y;
    return q;
}

引数motifSizeは繰り返しパターンのモチーフに使用する四角形の大きさを指定します。

vec2 q = patternPmm(p, vec2(0.5, 1.0));

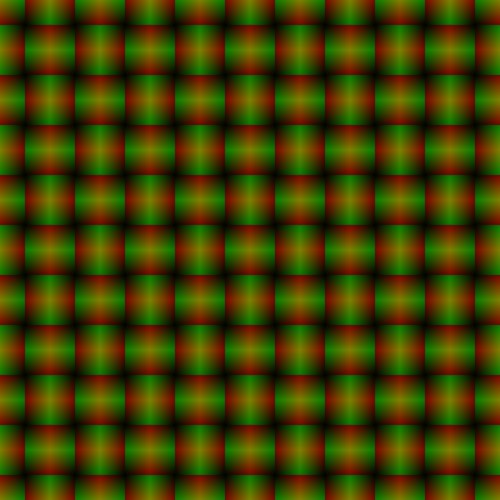

gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.1, 0.1), vec2(0.4, 0.1), vec2(0.1, 0.9));
gl_FragColor = vec4(vec3(v), 1.0);

cmm (2本の対角線の両方に鏡映)

vec2 patternCmm(vec2 p, vec2 cellSize) {
    vec2 q = diamondTiling(p, cellSize.x, cellSize.y);
    q.x = q.x < 0.5 * cellSize.x ? 0.5 * cellSize.x - q.x : q.x - 0.5 * cellSize.x;
    q.y = q.y < 0.5 * cellSize.y ? 0.5 * cellSize.y - q.y : q.y - 0.5 * cellSize.y;
    return q;
}

引数cellSizeは繰り返しパターンのベースになるひし形格子の大きさを指定します。

vec2 q = patternCmm(p, vec2(2.0, 1.0));
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.05, 0.05), vec2(0.8, 0.05), vec2(0.05, 0.3));
gl_FragColor = vec4(vec3(v), 1.0);

pgg (二方向のすべり鏡映)

vec2 patternPgg(vec2 p, vec2 motifSize, float glind) {
    vec2 q = p;
    if (mod(p.y, motifSize.y * 2.0) >= motifSize.y) {
        q.x -= motifSize.x * glind * 2.0;
        q.y = motifSize.y - q.y;
    }
    vec2 r = q;
    q.x = mod(q.x, motifSize.x);
    if (mod(r.x, motifSize.x * 2.0) >= motifSize.x) {
        q.x = motifSize.x - q.x;
        q.y *= -1;
    }
    q.y = mod(q.y, motifSize.y);
    return q;
}

vec2 q = patternPgg(p, vec2(0.5, 1.0), 0.5);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.1, 0.1), vec2(0.4, 0.1), vec2(0.1, 0.9));
gl_FragColor = vec4(vec3(v), 1.0);

pmg (一方向の鏡映、他方向にすべり鏡映)

vec2 patternPmg(vec2 p, vec2 motifSize, float glind) {
    vec2 q = p;
    q.y = mod(p.y, motifSize.y);
    if (mod(p.y, motifSize.y * 2.0) >= motifSize.y) {
        q.y = motifSize.y - q.y;
        q.x -= motifSize.x * glind * 2.0;
    }
    vec2 r = q;
    r.x = mod(q.x, motifSize.x);
    if (mod(q.x, motifSize.x * 2.0) >= motifSize.x) {
        r.x = motifSize.x - r.x;
    }
    return r;
}

vec2 q = patternPmg(p, vec2(0.5, 1.0), 0.5);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.1, 0.1), vec2(0.4, 0.1), vec2(0.1, 0.9));
gl_FragColor = vec4(vec3(v), 1.0);

p3 (3回割の回転)

vec2 patternP3(vec2 p, float cellSize) {
    const float angleStep = 2.0 * PI / 3.0;
    const vec2 centerHexagon = vec2(sqrt(3) / 2, 1.0);
    vec2 q = equilateralHexagonTiling(p / cellSize);
    q -= centerHexagon;
    float a = atan(q.x, q.y);
    a = floor(a / angleStep) * angleStep;
    q *= rotate(-a);
    q *= cellSize;
    return q;
}

引数cellSizeは繰り返しパターンのベースになる六角形格子の一辺の大きさを指定します。

vec2 q = patternP3(p, 1.0);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.05, 0.0), vec2(0.8, -0), vec2(0.1, 0.8));
gl_FragColor = vec4(vec3(v), 1.0);

p31m (3回割の回転と鏡映)

vec2 patternP31m(vec2 p, float cellSize) {
    const float angleStep = 2.0 * PI / 3.0;
    const vec2 centerHexagon = vec2(sqrt(3) / 2, 1.0);
    vec2 q = equilateralHexagonTiling(p.yx / cellSize);
    q -= centerHexagon;
    float a = atan(q.x, q.y) + PI / 6;
    q = length(q) * vec2(sin(a), cos(a));
    a = floor(a / angleStep) * angleStep;
    q *= rotate(-a);
    q *= cellSize;
    float b = atan(q.x, q.y);
    float r = length(q);
    b = b < 0.5 * angleStep ? b : angleStep - b;
    q = r * vec2(sin(b), cos(b));
    return q;
}

引数cellSizeは繰り返しパターンのベースになる六角形格子の一辺の大きさを指定します。

vec2 q = patternP31m(p, 1.0);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.05, 0.05), vec2(0.5, 0.4), vec2(0.1, 0.8));
gl_FragColor = vec4(vec3(v), 1.0);

p3m1 (3回割の回転と鏡映)

vec2 patternP3m1(vec2 p, float cellSize) {
    const float angleStep = 2.0 * PI / 3.0;
    const vec2 centerHexagon = vec2(sqrt(3) / 2, 1.0);
    vec2 q = equilateralHexagonTiling(p / cellSize);
    q -= centerHexagon;
    float a = atan(q.x, q.y);
    a = floor(a / angleStep) * angleStep;
    q *= rotate(-a);
    q *= cellSize;
    float b = atan(q.x, q.y);
    float r = length(q);
    b = b < 0.5 * angleStep ? b : angleStep - b;
    q = r * vec2(sin(b), cos(b));
    return q;
}

引数cellSizeは繰り返しパターンのベースになる六角形格子の一辺の大きさを指定します。

vec2 q = patternP3m1(p, 1.0);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.05, 0.05), vec2(0.4, 0.4), vec2(0.1, 0.8));
gl_FragColor = vec4(vec3(v), 1.0);

p4 (4回割の回転)

vec2 patternP4(vec2 p, float cellSize) {
    const float angleStep = PI / 2.0;
    vec2 q = mod(p, cellSize);
    q -= 0.5 * cellSize;
    float a = atan(q.y, q.x);
    a = floor(a / angleStep) * angleStep;
    q *= rotate(a);
    return q;
}

引数cellSizeは繰り返しパターンのベースになる四角形格子の一辺の大きさを指定します。

vec2 q = patternP4(p, 1.0);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.05, 0.05), vec2(0.5, 0.05), vec2(0.05, 0.3));
gl_FragColor = vec4(vec3(v), 1.0);

p4m (4回割の回転と鏡映)

vec2 patternP4m(vec2 p, float cellSize) {
    const float angleStep = PI / 2.0;
    vec2 q = mod(p, cellSize);
    q -= 0.5 * cellSize;
    float a = atan(q.y, q.x);
    a = floor(a / (2.0 * PI / 4)) * (2.0 * PI / 4);
    q *= rotate(a);
    float b = atan(q.x, q.y);
    float r = length(q);
    b = b < 0.5 * angleStep ? b : angleStep - b;
    q = r * vec2(sin(b), cos(b));
    return q;
}

引数cellSizeは繰り返しパターンのベースになる四角形格子の一辺の大きさを指定します。

vec2 q = patternP4m(p, 1.0);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.0, 0.0), vec2(0.4, 0.45), vec2(0.1, 0.35));
gl_FragColor = vec4(vec3(v), 1.0);

p4g (4回割の回転とすべり鏡映)

vec2 patternP4g(vec2 p, float cellSize) {
    const float angleStep = PI / 2.0;
    vec2 q = mod(p, cellSize);
    q.x = mod(p.x, cellSize * 2.0) < cellSize ? q.x : cellSize - q.x;
    q.y = mod(p.y, cellSize * 2.0) < cellSize ? q.y : cellSize - q.y;
    q -= 0.5 * cellSize;
    float a = atan(q.y, q.x);
    a = floor(a / angleStep) * angleStep;
    q *= rotate(a);
    return q;
}

引数cellSizeは繰り返しパターンのベースになる四角形格子の一辺の大きさを指定します。

vec2 q = patternP4g(p, 1.0);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.05, 0.05), vec2(0.5, 0.05), vec2(0.05, 0.3));
gl_FragColor = vec4(vec3(v), 1.0);

p6 (6回割の回転)

vec2 patternP6(vec2 p, float cellSize) {
    const float angleStep = PI / 3.0;
    const vec2 centerHexagon = vec2(sqrt(3) / 2, 1.0);
    vec2 q = equilateralHexagonTiling(p / cellSize);
    q -= centerHexagon;
    float a = atan(q.x, q.y);
    a = floor(a / angleStep) * angleStep;
    q *= rotate(-a);
    q *= cellSize;
    return q;
}

引数cellSizeは繰り返しパターンのベースになる六角形格子の一辺の大きさを指定します。

vec2 q = patternP6(p, 1.0);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.1, 0.1), vec2(0.4, 0.4), vec2(0.1, 0.9));
gl_FragColor = vec4(vec3(v), 1.0);

p6m (6回割の回転と鏡映方向の対角、他方向に鏡映)

vec2 patternP6m(vec2 p, float cellSize) {
    const float angleStep = PI / 3.0;
    const vec2 centerHexagon = vec2(sqrt(3) / 2, 1.0);
    vec2 q = equilateralHexagonTiling(p / cellSize);
    q -= centerHexagon;
    float a = atan(q.x, q.y);
    a = floor(a / angleStep) * angleStep;
    q *= rotate(-a);
    q *= cellSize;
    float b = atan(q.x, q.y);
    float r = length(q);
    b = b < 0.5 * angleStep ? b : angleStep - b;
    q = r * vec2(sin(b), cos(b));
    return q;
}

引数cellSizeは繰り返しパターンのベースになる六角形格子の一辺の大きさを指定します。

vec2 q = patternP6m(p, 1.0);
gl_FragColor = vec4(q, 0.0, 1.0);

float v = drawTriangle(q, vec2(0.02, 0.1), vec2(0.2, 0.45), vec2(0.05, 0.9));
gl_FragColor = vec4(vec3(v), 1.0);

補足

繰り返しパターンの実装で使用しているマクロ変数や独自定義した関数です。

#define PI 3.14159265359

mat2 rotate(float r) {
    float c = cos(r);
    float s = sin(r);
    return mat2(c, s, -s, c);
}

// https://iquilezles.org/articles/distfunctions2d/
float sdTriangle( in vec2 p, in vec2 p0, in vec2 p1, in vec2 p2 )
{
    vec2 e0 = p1-p0, e1 = p2-p1, e2 = p0-p2;
    vec2 v0 = p -p0, v1 = p -p1, v2 = p -p2;
    vec2 pq0 = v0 - e0*clamp( dot(v0,e0)/dot(e0,e0), 0.0, 1.0 );
    vec2 pq1 = v1 - e1*clamp( dot(v1,e1)/dot(e1,e1), 0.0, 1.0 );
    vec2 pq2 = v2 - e2*clamp( dot(v2,e2)/dot(e2,e2), 0.0, 1.0 );
    float s = sign( e0.x*e2.y - e0.y*e2.x );
    vec2 d = min(min(vec2(dot(pq0,pq0), s*(v0.x*e0.y-v0.y*e0.x)),
                     vec2(dot(pq1,pq1), s*(v1.x*e1.y-v1.y*e1.x))),
                     vec2(dot(pq2,pq2), s*(v2.x*e2.y-v2.y*e2.x)));
    return -sqrt(d.x)*sign(d.y);
}

float drawTriangle(vec2 p, vec2 p0, vec2 p1, vec2 p2) {
    float d = sdTriangle(p, p0, p1, p2);
    return step(0.0, d);
}

vec2 diamondTiling(vec2 p, float width, float height) {
    float h = 0.5 * height;
    vec2 q = p;
    float skew = 0.5 * width / h;
    q.x -= q.y * skew;
    q = vec2(mod(q.x, width), mod(q.y, h));
    if (q.x / width + q.y / h >= 1.0) {
        q.x -= 0.5 * width;
    } else {
        q.y += h;
    }
    q.x += mod(q.y, h) * skew;
    return q;
}

vec2 equilateralHexagonTiling(vec2 p) {
    const float WIDTH = sqrt(3);
    const float HALF_WIDTH = 0.5 * WIDTH;
    const float TRIANGLE_HEIGHT = 0.5;
    const float SIDE_LENGTH = 1.0;
    const float ROW_HEIGHT = SIDE_LENGTH + TRIANGLE_HEIGHT;
    const float TRIANGLE_SKEW = sqrt(3);

    vec2 q = p;
    bool isEvenRow = int(mod(floor(q.y / ROW_HEIGHT), 2.0)) == 0;
    q.y = mod(q.y, ROW_HEIGHT);

    if (q.y < TRIANGLE_HEIGHT) { // top and bottom triangles
        q.x += isEvenRow ? HALF_WIDTH : 0;
        q.x -= TRIANGLE_SKEW * q.y;
        q.x = mod(q.x, WIDTH);
        if (q.x / WIDTH + q.y / TRIANGLE_HEIGHT < 1.0) { // top triangle
            q.y += ROW_HEIGHT;
        } else { // bottom triangle
            q.x -= HALF_WIDTH;
        }
        q.x += TRIANGLE_SKEW * mod(q.y, ROW_HEIGHT);
    } else { // center rectangle
        q.x -= !isEvenRow ? HALF_WIDTH : 0;
        q.x = mod(q.x, WIDTH);
    }

    return q;
}

diamondTiling関数、equilateralHexagonTiling関数はそれぞれ別記事にしてますので、そちらを参照ください。

参考

装飾パターンの法則

17の平面繰り返しパターン

p1 (単純な並進)

pm (一方向の鏡映)

pg (一方向のすべり鏡映)

cm (一方向の対角、他方向に鏡映)

p2 (2回割の回転)

pmm (二方向の鏡映)

cmm (2本の対角線の両方に鏡映)

pgg (二方向のすべり鏡映)

pmg (一方向の鏡映、他方向にすべり鏡映)

p3 (3回割の回転)

p31m (3回割の回転と鏡映)

p3m1 (3回割の回転と鏡映)

p4 (4回割の回転)

p4m (4回割の回転と鏡映)

p4g (4回割の回転とすべり鏡映)

p6 (6回割の回転)

p6m (6回割の回転と鏡映方向の対角、他方向に鏡映)

補足

参考

Discussion
