Azure Arc を使って Logic App をオンプレミスで動かしてみる

_ta_ta

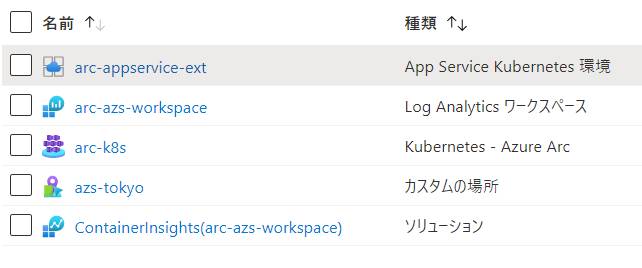

環境

前提条件

  • Azure Arc enabled Kubernetes に接続されている事

https://docs.microsoft.com/ja-jp/azure/azure-arc/kubernetes/overview

  • Azure Arc enabled App Service 拡張機能がインストールされている事

https://docs.microsoft.com/ja-jp/azure/app-service/quickstart-arc

_ta_ta

vscode で Logic App を作る

https://docs.microsoft.com/ja-jp/azure/logic-apps/create-single-tenant-workflows-visual-studio-code

>mkdir arc-logicapp-test
>cd arc-logicapp-test
>code .

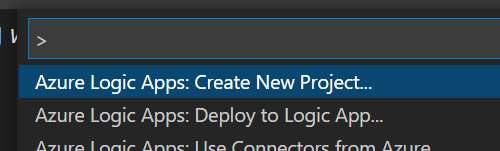

vscode のコマンドパレットから「Azure Logic Apps: Create New Project...」を選択。

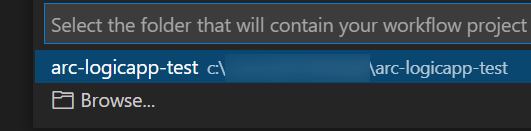

プロジェクトのフォルダを選択。

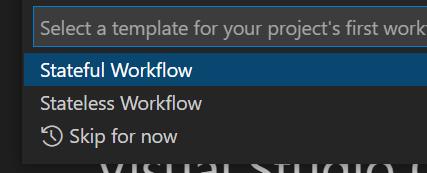

「Statefull」を選択。

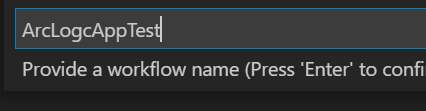

プロジェクト名を指定。

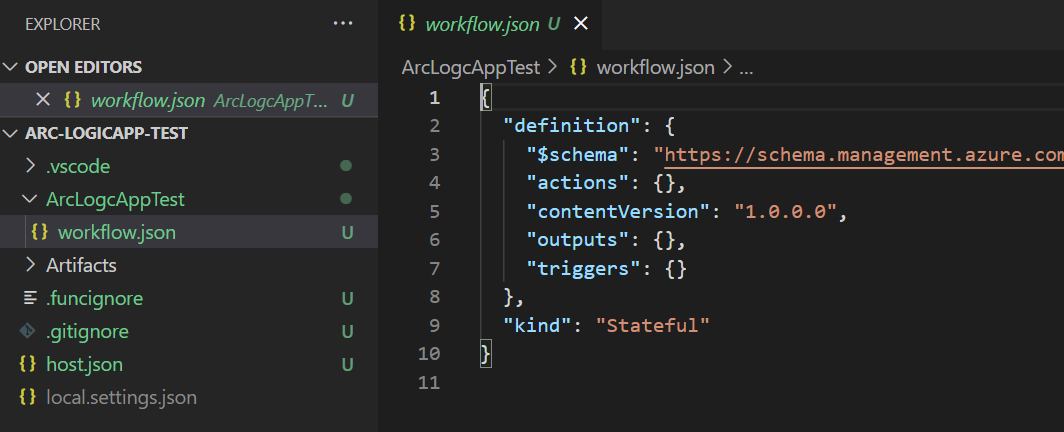

空のフローが出来る。

_ta_ta

workflow.json を右クリックしてデザイナで開く。

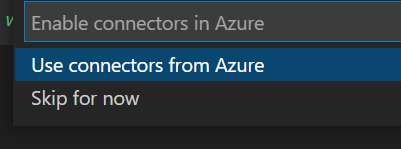

「Use Connectors from Azure」を選択。

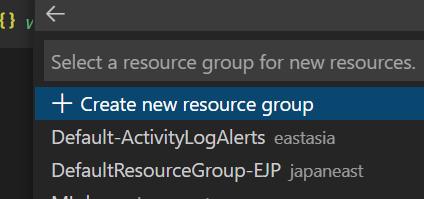

Logic Apps コネクタをデプロイする Azure のリソースグループを選択。ここでは新規作成する。

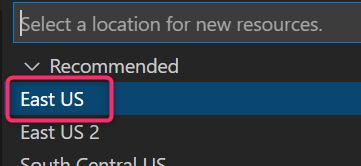

リージョンを選択。Azure Arc enabled k8s と同じリージョンを選択する。

vscode でデザイナーが開く。

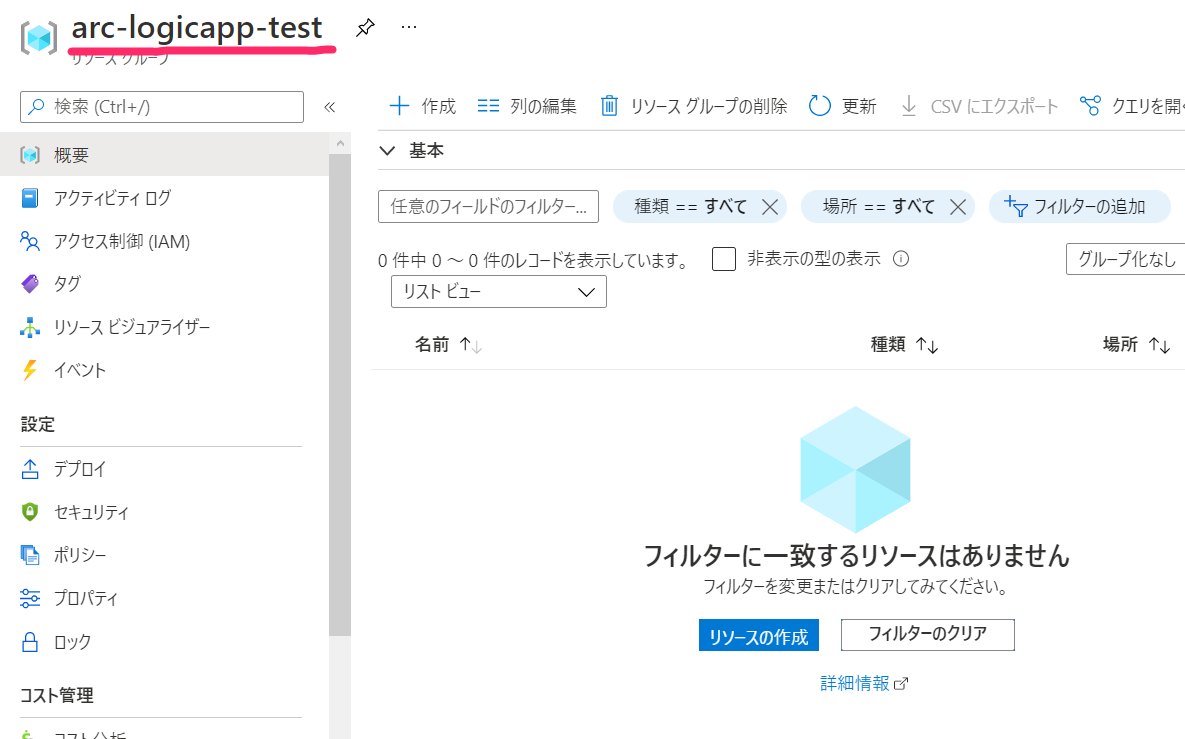

この時点では、Azure には空のリソースグループが作られるだけ。

_ta_ta

一旦、Azure コネクタを使わないフローをデプロイして動作を確認する。

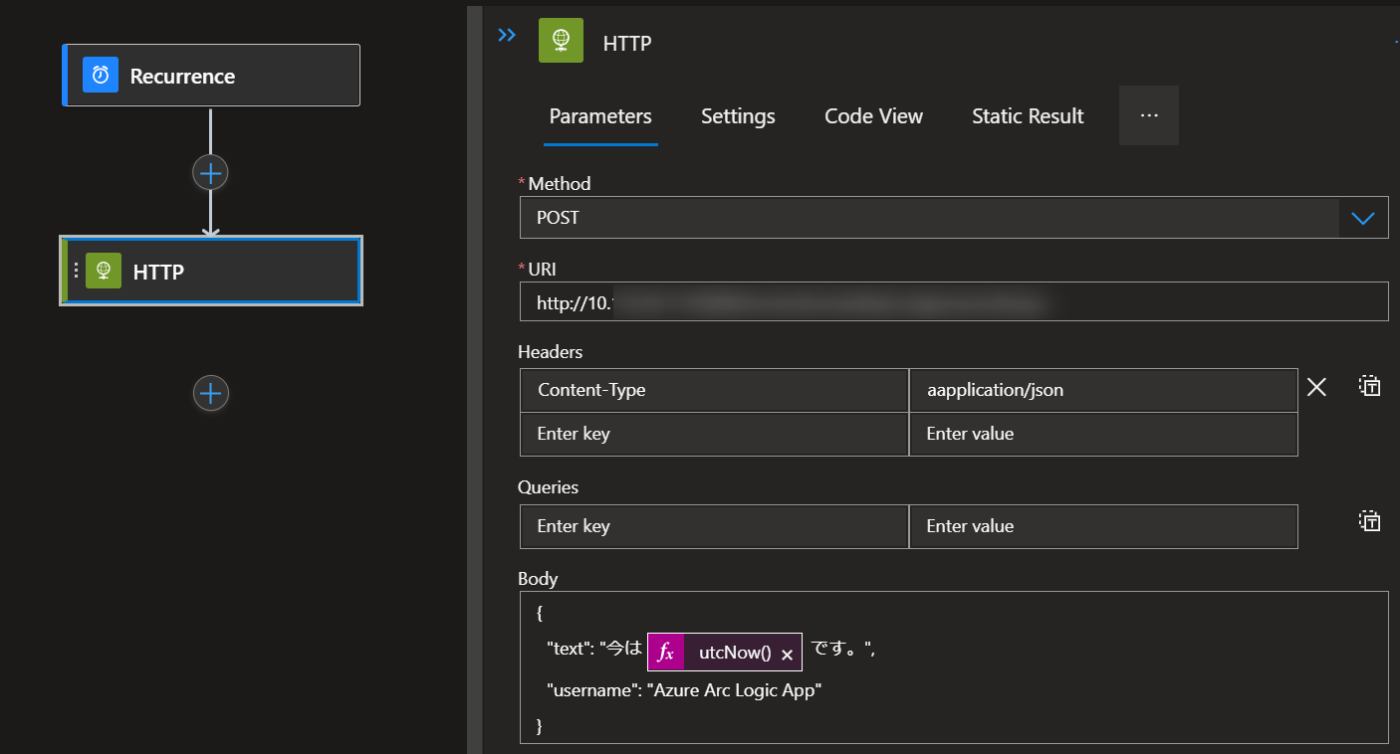

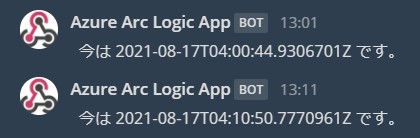

Schedule トリガーで、オンプレミスにある適当なチャットに POST するフローを作成して保存。

workflow.json
{
    "definition": {
        "$schema": "https://schema.management.azure.com/providers/Microsoft.Logic/schemas/2016-06-01/workflowdefinition.json#",
        "actions": {
            "HTTP": {
                "type": "Http",
                "inputs": {
                    "method": "POST",
                    "uri": "http://<your_host>",
                    "headers": {
                        "Content-Type": "aapplication/json"
                    },
                    "body": {
                        "text": "今は @{utcNow()} です。",
                        "username": "Azure Arc Logic App"
                    }
                },
                "runAfter": {}
            }
        },
        "triggers": {
            "Recurrence": {
                "type": "Recurrence",
                "recurrence": {
                    "frequency": "Minute",
                    "interval": 10
                }
            }
        },
        "contentVersion": "1.0.0.0",
        "outputs": {}
    },
    "kind": "Stateful"
}
_ta_ta

デプロイする。

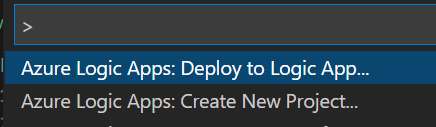

コマンドパレットから「Azure Logic Apps: Deploy to Logic App...」を選択。

新規作成。Advanced を選択。

Logic App 名を入力。

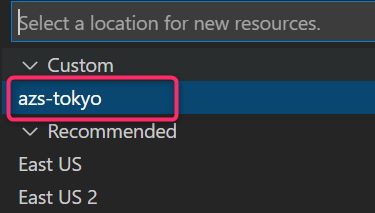

ロケーションを選択。ここでカスタムロケーションを選択する。

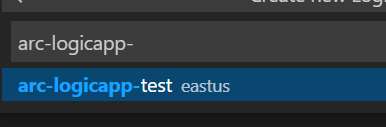

リソースグループは、先ほど作成したリソースグループを選択する。

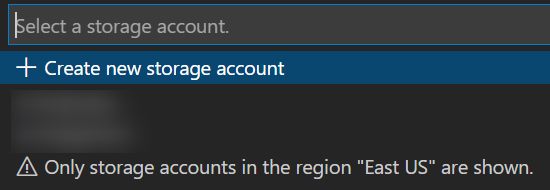

Logic App をデプロイするストレージアカウントを新規作成。

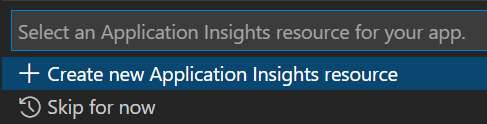

Application Insights を新規作成。Azure 上の Logic App と違って、フローのどこでエラーが発生したかが視覚的には分からないので、Application Insights は必須と言っていい。

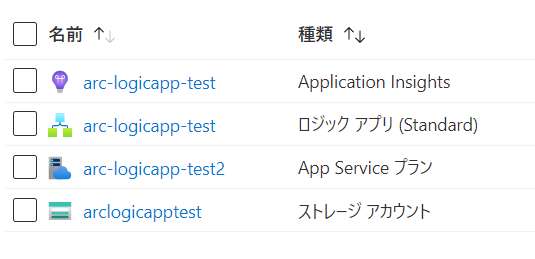

App Service Plan が勝手に作られて(名称指定したかった)、デプロイが完了する。

13:36:03: Ensuring App Service plan "arc-logicapp-test2" exists...
13:36:03: Creating App Service plan "arc-logicapp-test2"...
13:36:09: Successfully created App Service plan "arc-logicapp-test2".
13:36:09: Creating storage account "arclogicapptest" in location "eastus" with sku "Standard_LRS"...
13:36:45: Successfully created storage account "arclogicapptest".
13:36:45: Verifying that Application Insights is available for this location...
13:36:46: Creating Application Insights resource "arc-logicapp-test"...
13:36:54: Successfully created Application Insights resource "arc-logicapp-test".
13:36:54: Creating new logic app "arc-logicapp-test"...
13:37:19 arc-logicapp-test: Starting deployment...
13:37:20 arc-logicapp-test: Creating zip package...
13:37:20 arc-logicapp-test: Zip package size: 1.02 kB
13:36:16 arc-logicapp-test: Updating submodules.
13:36:16 arc-logicapp-test: Preparing deployment for commit id '0796038f9d'.
13:36:16 arc-logicapp-test: Builder : K8SE Basic Builder
13:36:16 arc-logicapp-test: Writing the artifacts to Squashfs file at /home/apps/arc-logicapp-test/site/artifacts/0796038f9d6e4c48b1af891a55f248bf
13:36:16 arc-logicapp-test: Parallel mksquashfs: Using 2 processors
13:36:17 arc-logicapp-test: Creating 4.0 filesystem on /home/apps/arc-logicapp-test/site/artifacts/0796038f9d6e4c48b1af891a55f248bf/artifact.zip, block size 131072.
13:36:17 arc-logicapp-test: [===================================================================|] 3/3 100%
13:36:17 arc-logicapp-test: Exportable Squashfs 4.0 filesystem, gzip compressed, data block size 131072
13:36:17 arc-logicapp-test: 	compressed data, compressed metadata, compressed fragments, compressed xattrs
13:36:17 arc-logicapp-test: 	duplicates are removed
13:36:17 arc-logicapp-test: Filesystem size 0.88 Kbytes (0.00 Mbytes)
13:36:17 arc-logicapp-test: 	51.92% of uncompressed filesystem size (1.70 Kbytes)
13:36:17 arc-logicapp-test: Inode table size 82 bytes (0.08 Kbytes)
13:36:17 arc-logicapp-test: 	50.62% of uncompressed inode table size (162 bytes)
13:36:17 arc-logicapp-test: Directory table size 91 bytes (0.09 Kbytes)
13:36:17 arc-logicapp-test: 	85.85% of uncompressed directory table size (106 bytes)
13:36:17 arc-logicapp-test: Number of duplicate files found 0
13:36:17 arc-logicapp-test: Number of inodes 5
13:36:17 arc-logicapp-test: Number of files 3
13:36:17 arc-logicapp-test: Number of fragments 1
13:36:17 arc-logicapp-test: Number of symbolic links  0
13:36:17 arc-logicapp-test: Number of device nodes 0
13:36:17 arc-logicapp-test: Number of fifo nodes 0
13:36:17 arc-logicapp-test: Number of socket nodes 0
13:36:17 arc-logicapp-test: Number of directories 2
13:36:17 arc-logicapp-test: Number of ids (unique uids + gids) 1
13:36:17 arc-logicapp-test: Number of uids 1
13:36:17 arc-logicapp-test: 	root (0)
13:36:17 arc-logicapp-test: Number of gids 1
13:36:17 arc-logicapp-test: 	root (0)
13:36:17 arc-logicapp-test: Running post deployment command(s)...
13:36:17 arc-logicapp-test: Deployment successful.
13:36:17 arc-logicapp-test: Deployment Pod Rollout Started! Use 'kubectl -n k8se-apps get pods arc-logicapp-test --watch' to monitor the rollout status
13:36:17 arc-logicapp-test: Deployment Pod Rollout Started! Use kubectl watch deplotment arc-logicapp-test to monitor the rollout status
_ta_ta

k8s では pod が動いている事が確認できる。

$ kubectl -n azs-tokyo get pods
NAME                                                        READY   STATUS             RESTARTS   AGE
()
arc-logicapp-test-64f6c56cd-sgvnp                           2/2     Running            0          16m
_ta_ta

Azure コネクターを使う

Azure Blob トリガーを使って、作成された Blob 名を post する。

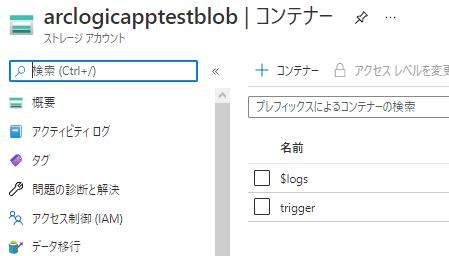

まず、トリガーとなる Storage Account を Azure に作成する。参照するコンテナーも。

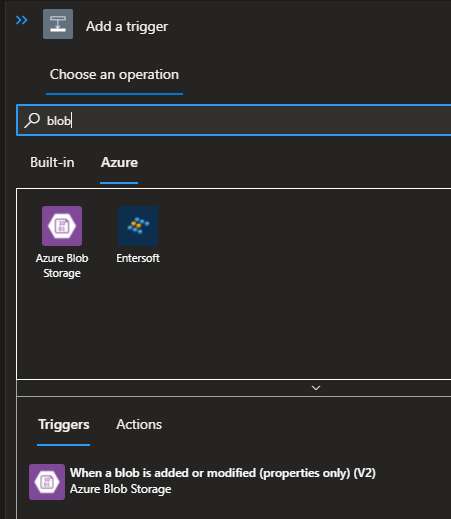

vscode でワークフローデザイナーを起動して、Azure Blob トリガーを選択する。

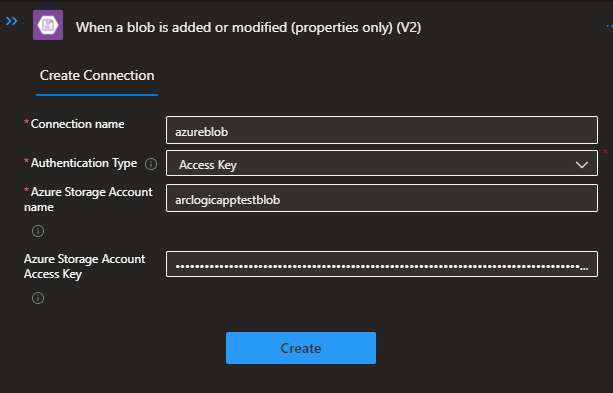

上で作った Blob 名とアクセスキーを指定して「Create」。

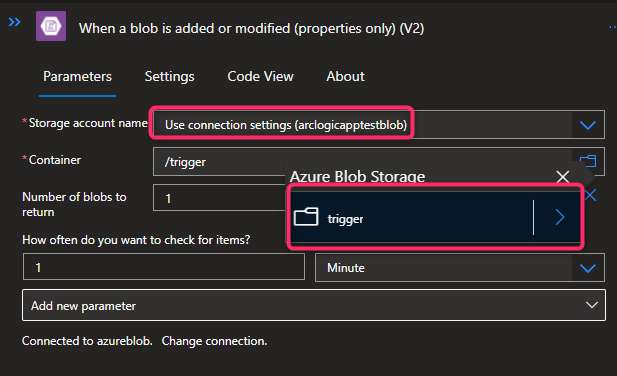

Blob トリガーの設定画面に切り替わり、Blob とコンテナ―が選択できるようになる。
一度に取得する件数とポーリング間隔を指定して保存。

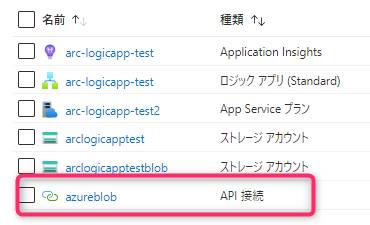

ちなみに Azure にはコネクタが作成されている。

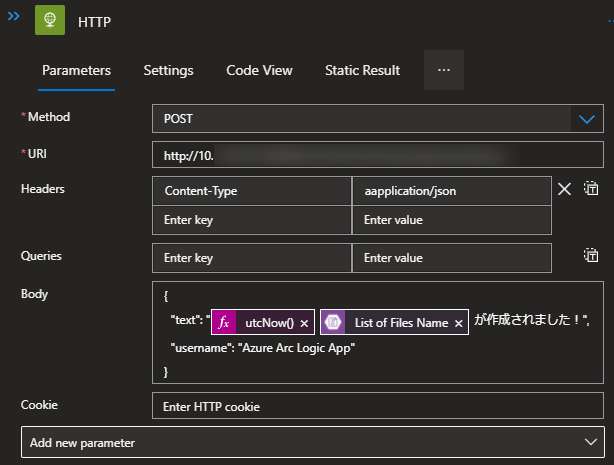

作成された Blob 名を投げるように HTTP アクションを変更。

_ta_ta
workflow.json
{
    "definition": {
        "$schema": "https://schema.management.azure.com/providers/Microsoft.Logic/schemas/2016-06-01/workflowdefinition.json#",
        "actions": {
            "HTTP": {
                "type": "Http",
                "inputs": {
                    "method": "POST",
                    "uri": "http://<your_host>",
                    "headers": {
                        "Content-Type": "aapplication/json"
                    },
                    "body": {
                        "text": "@{utcNow()} @{triggerBody()?['Name']} が作成されました!",
                        "username": "Azure Arc Logic App"
                    }
                },
                "runAfter": {}
            }
        },
        "triggers": {
            "When_a_blob_is_added_or_modified_(properties_only)_(V2)": {
                "type": "ApiConnection",
                "inputs": {
                    "host": {
                        "connection": {
                            "referenceName": "azureblob"
                        }
                    },
                    "method": "get",
                    "path": "/v2/datasets/@{encodeURIComponent(encodeURIComponent('arclogicapptestblob'))}/triggers/batch/onupdatedfile",
                    "queries": {
                        "folderId": "JTJmdHJpZ2dlcg==",
                        "checkBothCreatedAndModifiedDateTime": false,
                        "maxFileCount": 1
                    }
                },
                "recurrence": {
                    "frequency": "Minute",
                    "interval": 1
                },
                "metadata": {
                    "JTJmdHJpZ2dlcg==": "/trigger"
                },
                "splitOn": "@triggerBody()"
            }
        },
        "contentVersion": "1.0.0.0",
        "outputs": {}
    },
    "kind": "Stateful"
}
_ta_ta

https://docs.microsoft.com/ja-jp/azure/logic-apps/azure-arc-enabled-logic-apps-create-deploy-workflows?tabs=azure-cli#set-up-connection-authentication

現在、Azure Arc 対応 Kubernetes クラスターでは、ロジック アプリのマネージド ID を使用したマネージド API 接続の認証はサポートされていません。 ワークフローでマネージド コネクタを使用する場合は、これらの Azure がホストするマネージド接続を作成します。

という事なので、サービスプリンシパルを作成する。

>az ad sp create-for-rbac --name arc-logicapp-test-sp

{
  "appId": "********-****-****-****-************",
  "displayName": "arc-logicapp-test-sp",
  "name": "********-****-****-****-************",
  "password": "**********************************",
  "tenant": "********-****-****-****-************"
}

connectors.json の authentication を以下に置き換える。

"authentication": {
   "type": "ActiveDirectoryOAuth",
   "audience": "https://management.core.windows.net/",
   "credentialType": "Secret",
   "clientId": "@appsetting('WORKFLOWAPP_AAD_CLIENTID')",
   "tenant": "@appsetting('WORKFLOWAPP_AAD_TENANTID')",
   "secret": "@appsetting('WORKFLOWAPP_AAD_CLIENTSECRET')"
}
_ta_ta

local.settings.json に以下を追加。

{
   "IsEncrypted": false,
   "Values": {
      <...>
      "WORKFLOWAPP_AAD_CLIENTID":"<my-client-ID>",
      "WORKFLOWAPP_AAD_OBJECTID":"<my-object-ID>",
      "WORKFLOWAPP_AAD_TENANTID":"<my-tenant-ID>",
      "WORKFLOWAPP_AAD_CLIENTSECRET":"<my-client-secret>"
   }
}
_ta_ta

上書きデプロイする。

AAD 情報を要求されるので、object ID , client ID , tenant ID , client secret の4つのキーを指定する。



object IDaz ad sp show --id <your_app_id> で取得できる。
Azure ポータルのこれではないので注意(すげーハマった・・・)。

また、 client ID にはサービスプリンシパル作成時の戻り値の appId の値を、client secret には password の値を指定する。

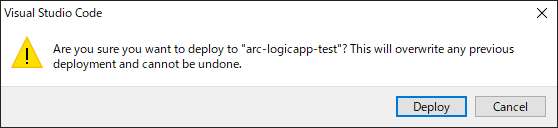

上書きを認めてデプロイ完了。

_ta_ta

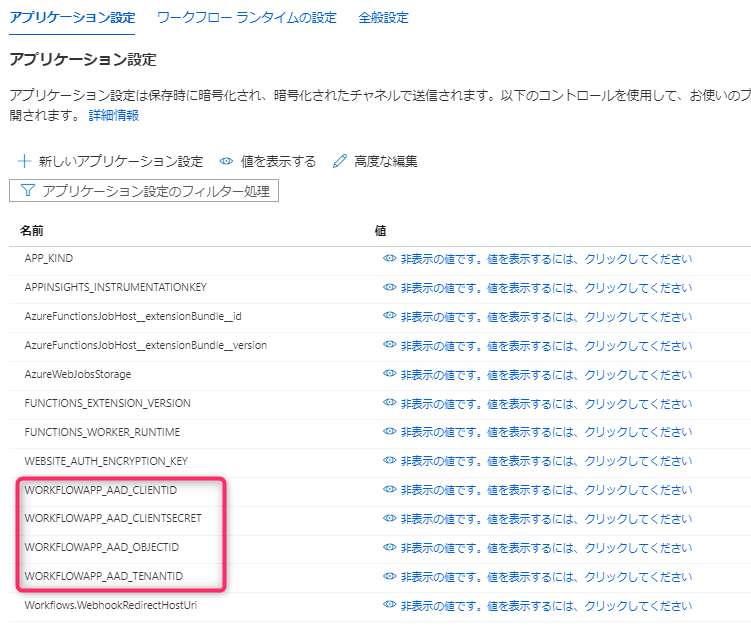

Logic App のアプリケーション設定にサービスプリンシパルのキーと値が登録される。

_ta_ta

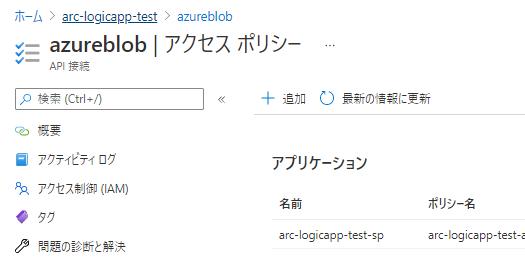

サービスプリンシパルにコネクターのアクセスポリシーを付与する。

・・・と思ったら、もう付与されている。connectors.json から良い感じにやってくれているのか?

_ta_ta

Azure Blob トリガーのテスト

Blob に適当なファイルをアップロードする。

来た!

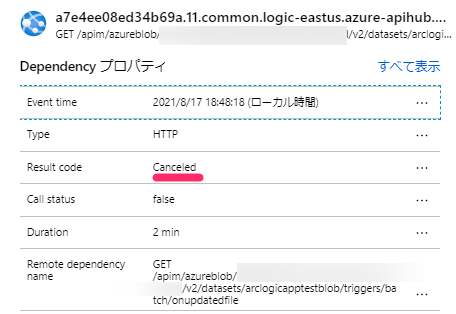

動き始めるには数分待つ。初回のリクエストはキャンセルされた模様。

_ta_ta

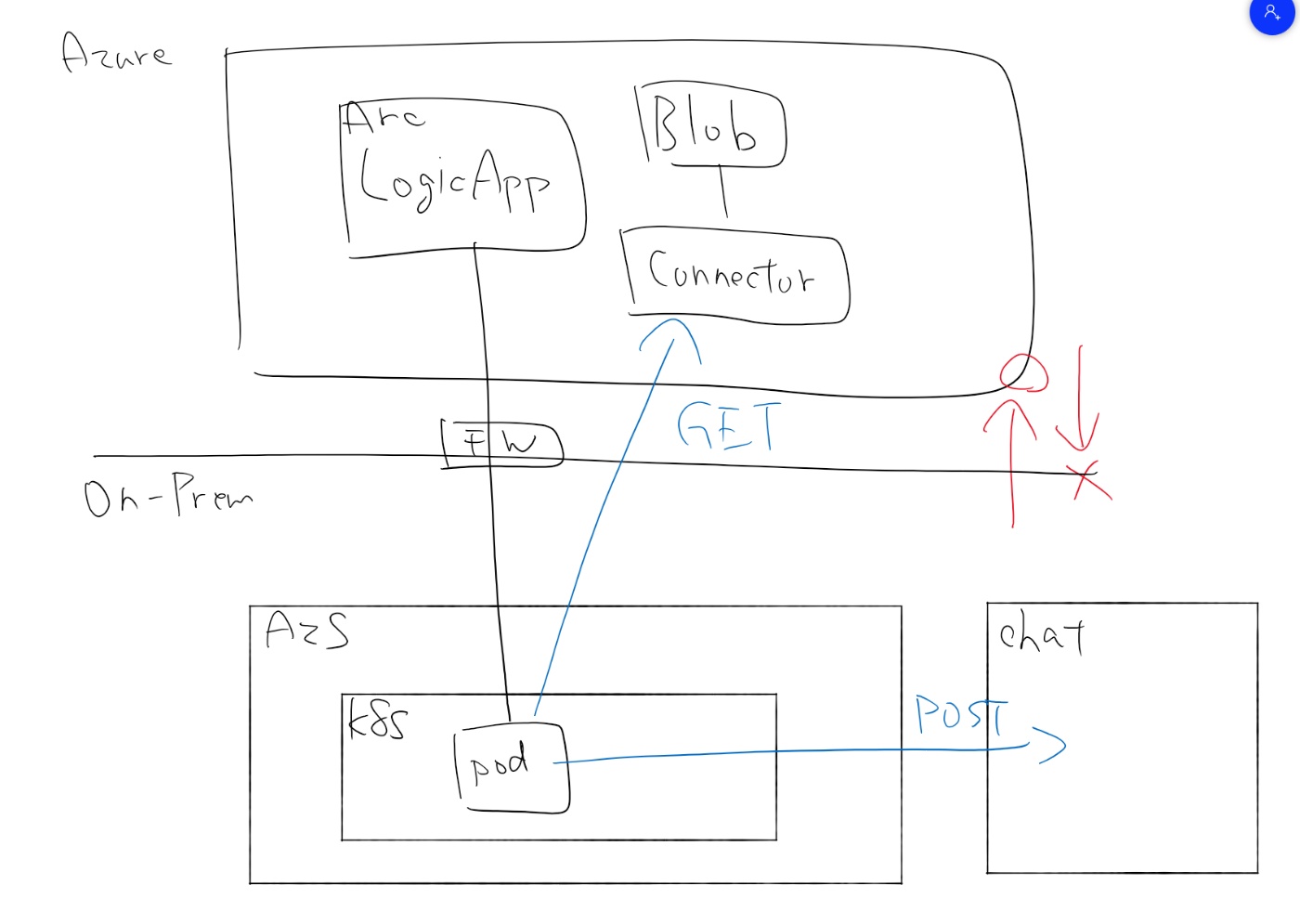

こういう事。
インターネットで発生したイベントをトリガーとしてオンプレのサービスを呼ぶには便利なパターンになるんじゃないか。

_ta_ta

Application Insights

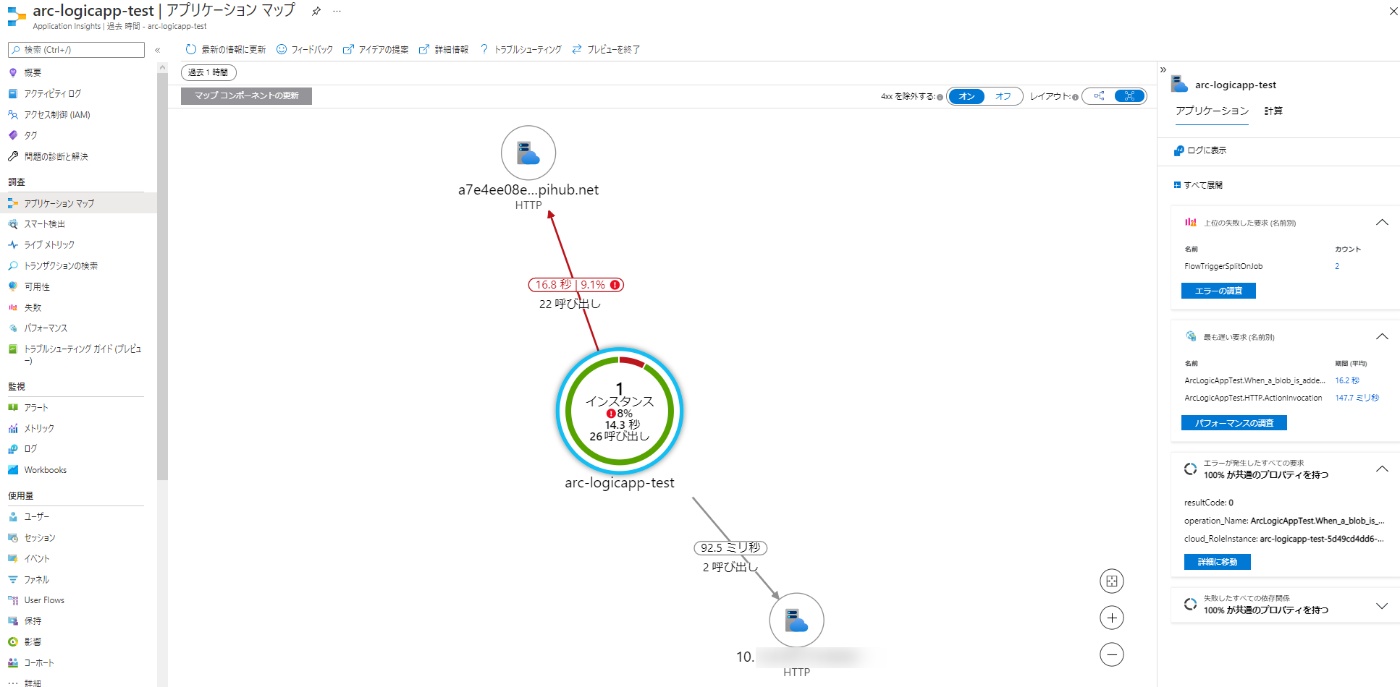

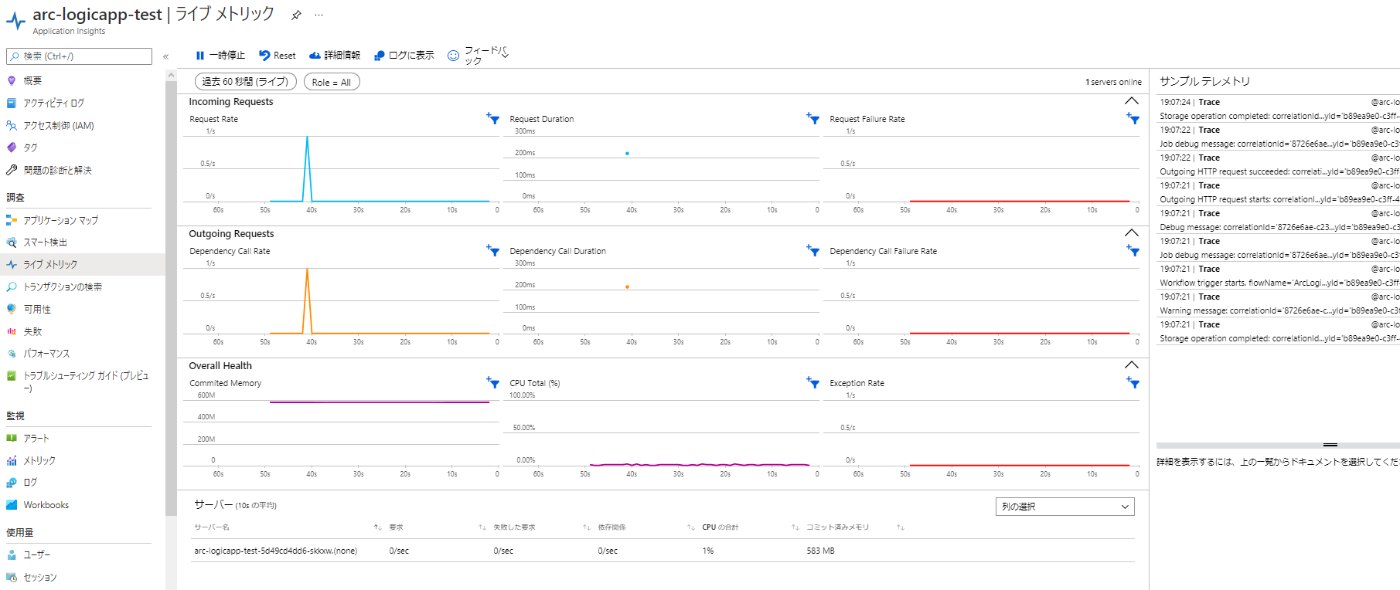

Application Insights でメトリックやアプリケーションマップなどが見れて、とても良い。

_ta_ta

尚、k8s が proxy の内側にいる場合は、vscode の proxy 設定で .k4apps.io を除外する。.k4apps.io のアドレスはオンプレミスネットワークになるので、proxy 経由でオンプレにアクセスしようとして、proxy によっては弾かれる場合がある。

    "http.proxy": "http://<your_proxy>",
    "rest-client.excludeHostsForProxy": [
        "*.k4apps.io"
    ]
