<p>AKS (Azure Kubernetes Service) のお勉強がてら Kubernetes 関連の記事を眺めていたところ、「<a href="https://qiita.com/tkusumi/items/c689440ae5b90710e462" target="_blank" rel="nofollow noopener noreferrer">Kubernetes: kubectl debug node でノードをデバッグする</a>」という記事があり、やってみました。</p>
<p>本記事では AKS でやってみた情報を記載していますが、内側の詳細などは上記の記事のほうが詳しいため、ぜひ併せて読んでみてください。</p>
<h1 id="%E7%92%B0%E5%A2%83">
<a class="header-anchor-link" href="#%E7%92%B0%E5%A2%83" aria-hidden="true"></a> 環境</h1>
<ul>
<li>AKS (v1.20.5)</li>
<li>kubectl (v1.21.1)</li>
</ul>
<h1 id="kubectl-debug-%E3%82%B3%E3%83%9E%E3%83%B3%E3%83%89%E3%82%92%E8%A9%A6%E3%81%99">
<a class="header-anchor-link" href="#kubectl-debug-%E3%82%B3%E3%83%9E%E3%83%B3%E3%83%89%E3%82%92%E8%A9%A6%E3%81%99" aria-hidden="true"></a> kubectl debug コマンドを試す</h1>
<h2 id="%E6%8E%A5%E7%B6%9A%E7%94%A8-pod-%E3%81%AE%E4%BD%9C%E6%88%90">
<a class="header-anchor-link" href="#%E6%8E%A5%E7%B6%9A%E7%94%A8-pod-%E3%81%AE%E4%BD%9C%E6%88%90" aria-hidden="true"></a> 接続用 Pod の作成</h2>
<p>下記のコマンドを実行し、接続用の Pod を作成します。</p>
<div class="code-block-container"><pre><code>&gt; kubectl debug node/&lt;NODE_NAME&gt; -it --image=busybox
</code></pre></div><h3 id="%E2%80%BBdebug-%E3%82%AA%E3%83%97%E3%82%B7%E3%83%A7%E3%83%B3%E3%81%8C%E8%A6%8B%E3%81%A4%E3%81%8B%E3%82%89%E3%81%AA%E3%81%84%E5%A0%B4%E5%90%88">
<a class="header-anchor-link" href="#%E2%80%BBdebug-%E3%82%AA%E3%83%97%E3%82%B7%E3%83%A7%E3%83%B3%E3%81%8C%E8%A6%8B%E3%81%A4%E3%81%8B%E3%82%89%E3%81%AA%E3%81%84%E5%A0%B4%E5%90%88" aria-hidden="true"></a> ※debug オプションが見つからない場合</h3>
<p>恐らく、kubectl のバージョンが古いです。アップデートしましょう。</p>
<p>ちなみに Windows 環境では <a href="https://chocolatey.org/" target="_blank" rel="nofollow noopener noreferrer">Chocolatey</a> 経由でもインストール可能です。パッケージ名は <a href="https://community.chocolatey.org/packages/kubernetes-cli" target="_blank" rel="nofollow noopener noreferrer">kubernetes-cli</a> でした。</p>
<div class="code-block-container"><pre><code>&gt; choco install kubernetes-cli
</code></pre></div><h2 id="node-%E3%81%AE%E3%83%95%E3%82%A1%E3%82%A4%E3%83%AB%E3%82%B7%E3%82%B9%E3%83%86%E3%83%A0%E3%81%AE%E3%83%9E%E3%82%A6%E3%83%B3%E3%83%88%E9%A0%98%E5%9F%9F%E3%82%92%E8%A6%8B%E3%82%8B">
<a class="header-anchor-link" href="#node-%E3%81%AE%E3%83%95%E3%82%A1%E3%82%A4%E3%83%AB%E3%82%B7%E3%82%B9%E3%83%86%E3%83%A0%E3%81%AE%E3%83%9E%E3%82%A6%E3%83%B3%E3%83%88%E9%A0%98%E5%9F%9F%E3%82%92%E8%A6%8B%E3%82%8B" aria-hidden="true"></a> Node のファイルシステムのマウント領域を見る</h2>
<p>接続した Pod 内の <code>/host</code> 配下に Node のルートディレクトリがマウントされています。</p>
<div class="code-block-container"><pre><code>/ # ls /host
NOTICE.txt   dev          lib          lost+found   opt          run
srv          usr          vmlinuz.old
&lt;略&gt;
</code></pre></div><h2 id="chroot-%E3%81%99%E3%82%8B">
<a class="header-anchor-link" href="#chroot-%E3%81%99%E3%82%8B" aria-hidden="true"></a> chroot する</h2>
<p><code>/host</code> に chroot することで、パス等の影響があるコマンド等も実行することができるようになります。</p>
<div class="code-block-container"><pre><code># chroot /host
</code></pre></div><h1 id="azure-portal-%E3%81%8B%E3%82%89-node-%E3%81%AB%E7%B9%8B%E3%81%90%E3%81%AB%E3%81%AF">
<a class="header-anchor-link" href="#azure-portal-%E3%81%8B%E3%82%89-node-%E3%81%AB%E7%B9%8B%E3%81%90%E3%81%AB%E3%81%AF" aria-hidden="true"></a> Azure portal から Node に繋ぐには</h1>
<p>と。ここで Azure Portal から AKS の個々の Node につなぐ方法も記載しておこうと思います。</p>
<p>AKS を作成した際、「Kubernetes サービス」が作成されたリソースグループには Node の実体のリソースは見つかりません。</p>
<p>ではどこにあるのかというと、同時に作成される別のリソースグループ (※) の配下に VM スケールセットが作成されており、そのインスタンスが Node のリソースになっています。</p>
<p>(※) このリソースグループ名は <code>MC_&lt;AKSリソースグループ名&gt;_&lt;AKSサービス名&gt;_&lt;AKSのリージョン&gt; </code>となっています。</p>

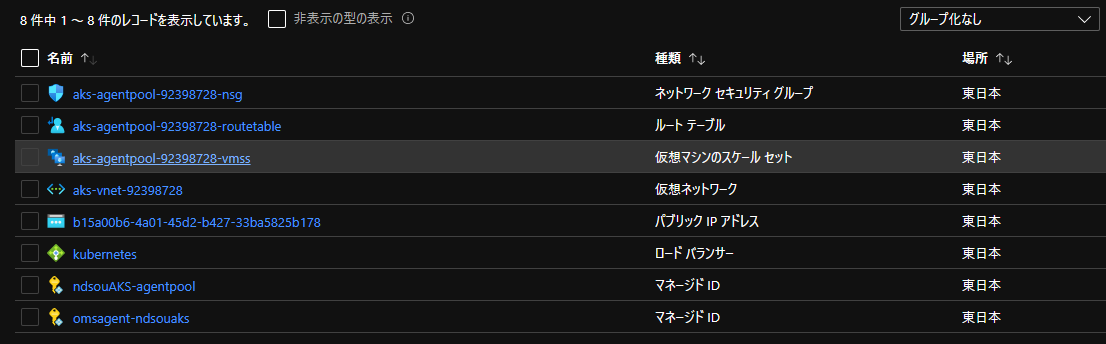

<p>「仮想マシンのスケールセット」のリソースをクリックし…</p>
<p><img src="https://storage.googleapis.com/zenn-user-upload/2d8d021c36f6467443b47ddd.png" alt loading="lazy" class="md-img"></p>

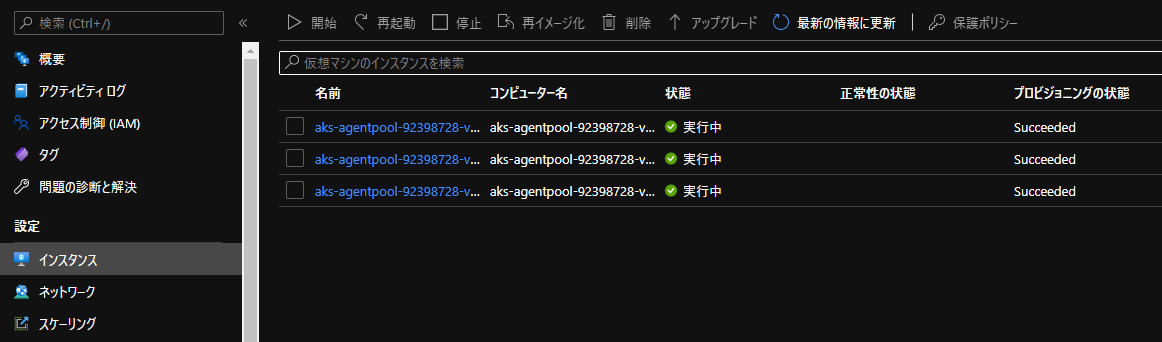

<p>左ペインで [設計] - [インスタンス] をクリックすると、Node の一覧が表示されます。これらは VM インスタンスですね。</p>
<p><img src="https://storage.googleapis.com/zenn-user-upload/d7bd47587cf8ca21770e79d4.png" alt loading="lazy" class="md-img"></p>

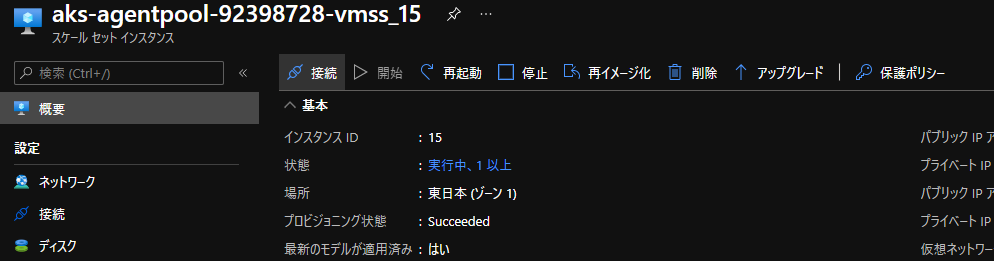

<p>接続したい Node をクリックし、次の画面ではおなじみ VM (IaaS) の画面になるので、あとは [接続] をクリックして SSH で接続してやれば OK です。</p>
<p><img src="https://storage.googleapis.com/zenn-user-upload/377f52558d948d31babf8e84.png" alt loading="lazy" class="md-img"></p>
