Alaxala AXprimo210-08P 初期設定方法(画像付き)

2025/11/17に公開

Alaxala AXprimo210-08Pを中古で購入したので(3台で2000円)セットアップ方法を記録しておきます

セットアップには、Windows PCを1台使用します。 macOSなどでも設定方法は異なりますが、同様の条件（IPアドレスの手動設定など）を整えれば可能だと思われます。

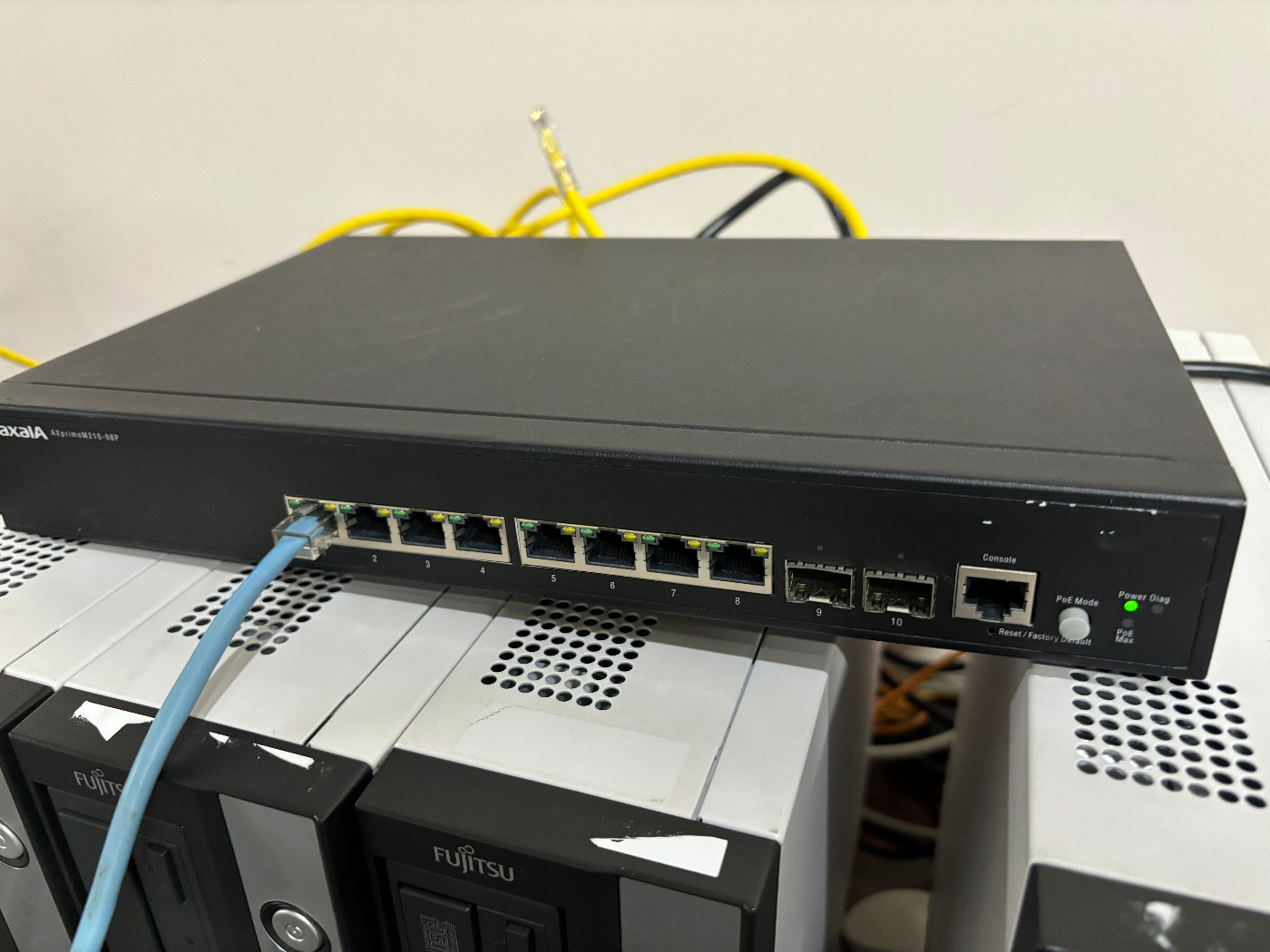

本体画像

 準備するもの・ Alaxala AXprimo210-08P本体

・ 設定に使用するWindows PC

・ LANケーブル 1本

 全体の手順ステップ1: Alaxala AXprimo210-08Pの初期化
ステップ2: Windowsのネットワーク設定を変更
2-1. ネットワーク接続設定を開く
2-2. イーサネットのプロパティを開く
2-3. TCP/IPv4のプロパティを開く
2-4. 初期接続用のIPアドレスを手動設定

ステップ3: GUIセットアップ画面に接続・設定変更
3-1. 初期IPでGUIにアクセス・ログイン
3-2. スイッチ本体のIP設定を変更
3-3. Windows PCのIP設定を再度変更
3-4. ゲートウェイ(Gateway)の設定
3-5. 設定の保存

ステップ4: 最終作業 (Windows設定の復元)

 ステップ1 Alaxala AXprimo210-08Pの初期化基本的に以下の公式ドキュメントにしたがって設定を行います

https://www.alaxala.com/jp/techinfo/archive/manual/AXprimoM210/PDF/1_2_3_8/AXprimo-WEBGUIDE.pdf
中古購入ですと設定が残っていたりするのでまずは初期化します

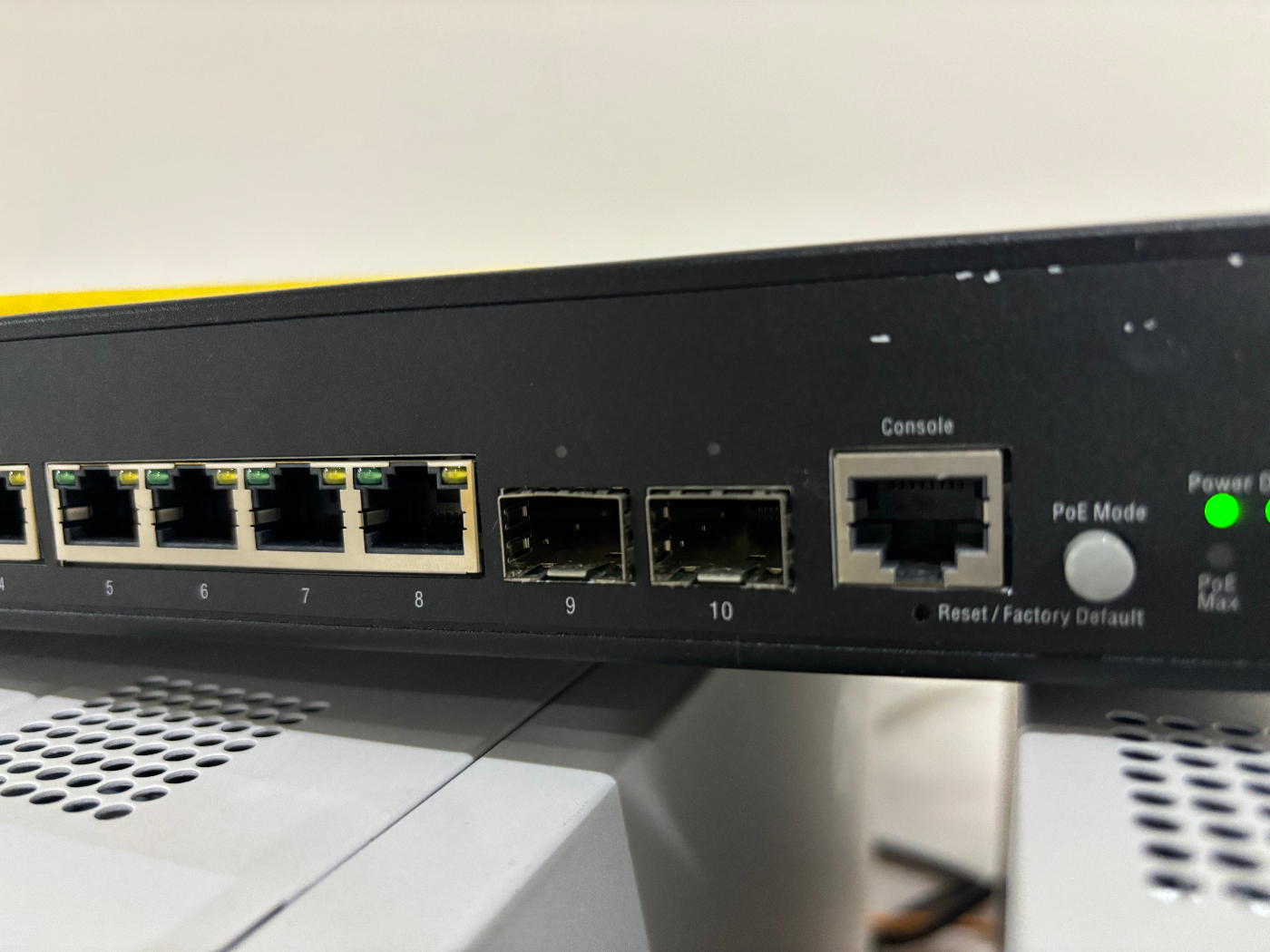

Resetと書かれた小さな穴を5秒以上、ペンなどで押してください。

全面のライトが点滅したら初期化完了です

1-1-1 リセットボタン画像
上記で初期化しておかないとステップ2以降で接続できなくなります
次に物理的にAlaxala AXprimo210-08PとwindowsPCをLANで繋げます。

Alaxala AXprimo210-08Pの指す場所は、LAN側のポートであればどこでも大丈夫です

 ステップ2 windowsのネットワーク設定を変更
 2-1.ネットワーク接続設定を開く

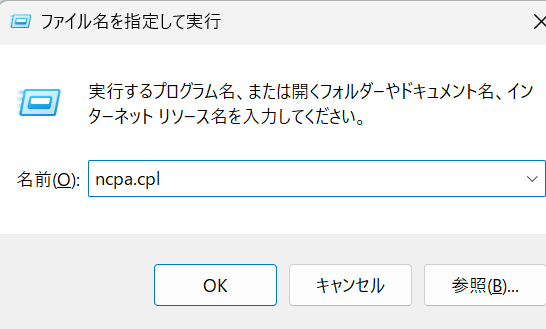

2-1-1 ncpa.cpl

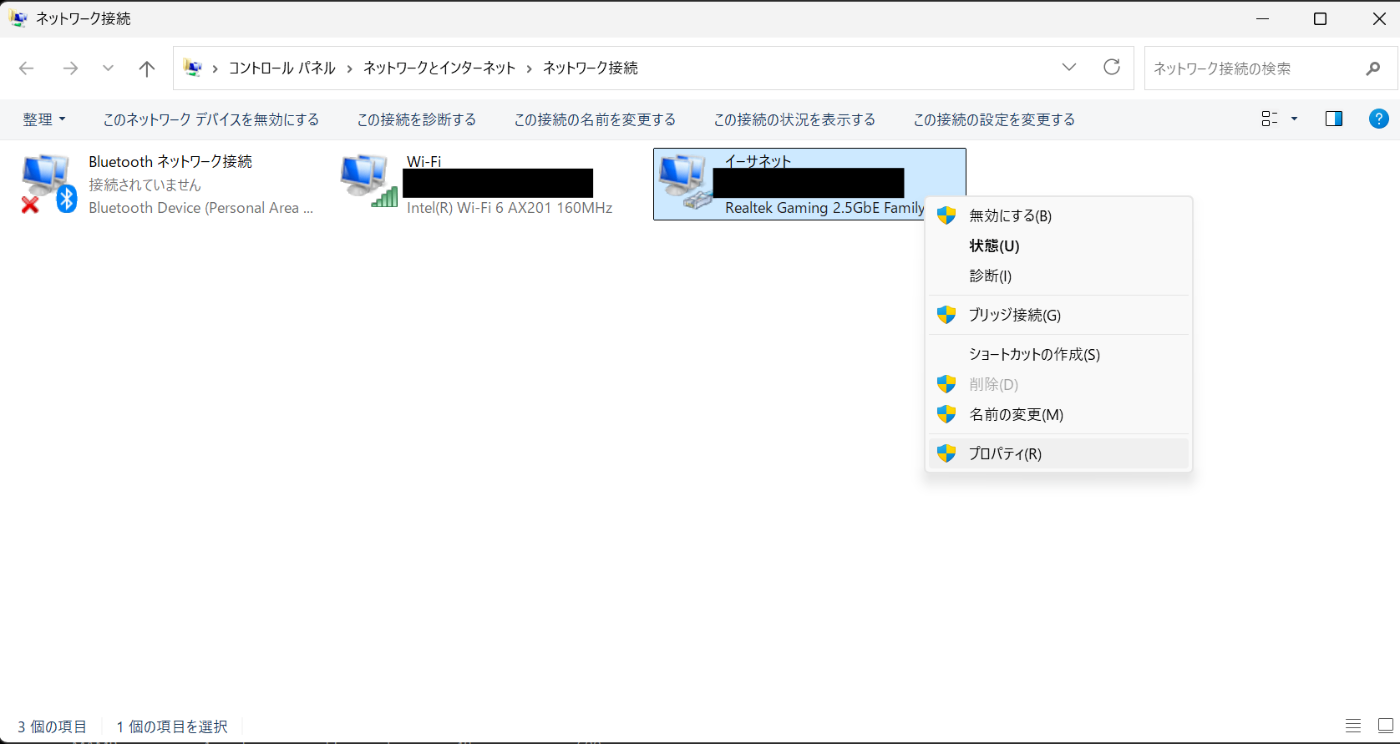

 2-2.イーサネットのプロパティを開く

2-2-1

 2-3.TCP/IPv4のプロパティを開く

2-3-1

 2-4.初期接続用のIPアドレスを手動設定・IPアドレス 192.168.2.100

・サブネットマスク 255.255.255.0

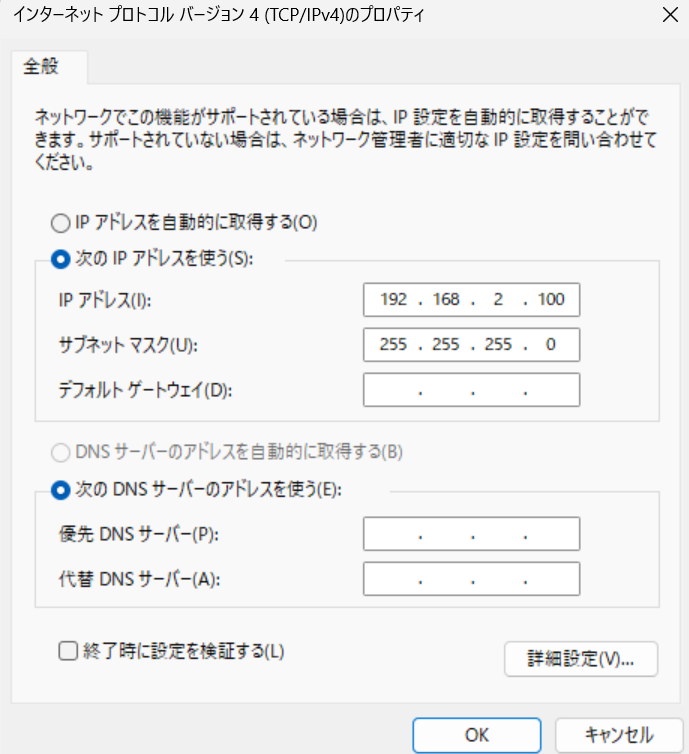

2-4-1 windows ip設定

 ステップ3 GUIセットアップ画面に接続・設定変更
 3-1.初期IPでGUIにアクセス・ログインhttp://192.168.2.10

警告が出ますが、そのままアクセスしてください
ログイン画面が出るので以下の内容でログインしてください

user : admin

pass : admin

以下のようなログイン画面が出たらとりあえず成功です

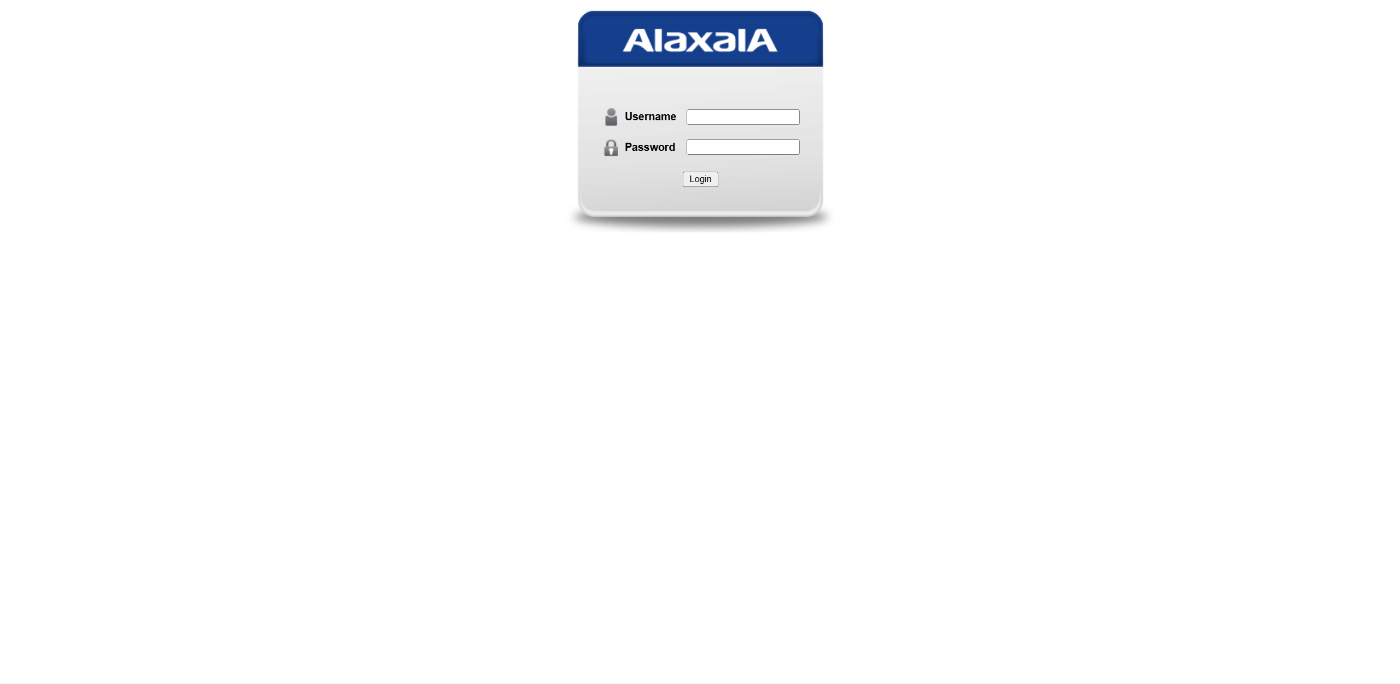

3-1-1 ログイン画面

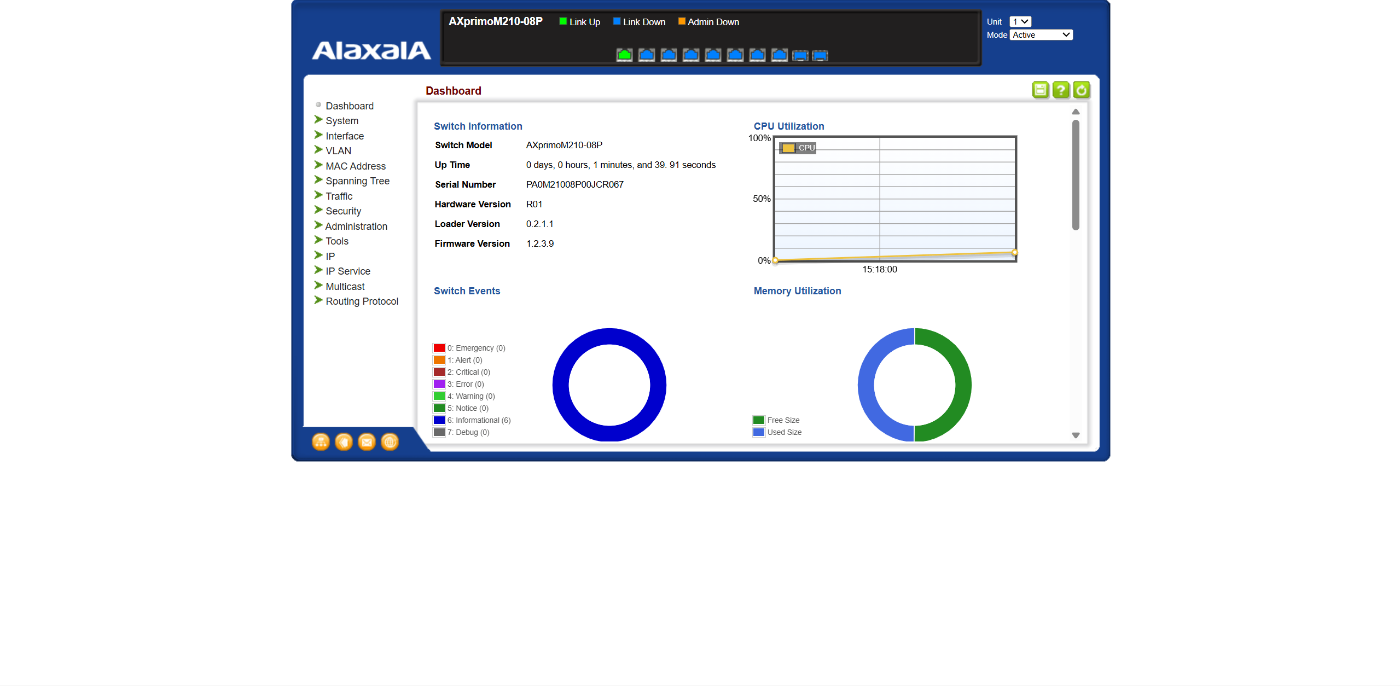

3-1-2 ホーム画面

 3-2.スイッチ本体のIP設定を変更本体のipアドレスを設定していきます。

・IP->General->RoutingInterfaceを開きます (画像3-2-1)

・Action->AddAddressを開きます (画像3-2-2)

・以下の設定にします
IP Adress Mode : User Specified
IP Adress Type : Primary
ID Adress : 192.168.***.254 (***に関しては環境によって変えてください)
SubnetMask : 255.255.255.0
Applyを押すとipが変更され、GUIにアクセスできなくなりますが、正常です。

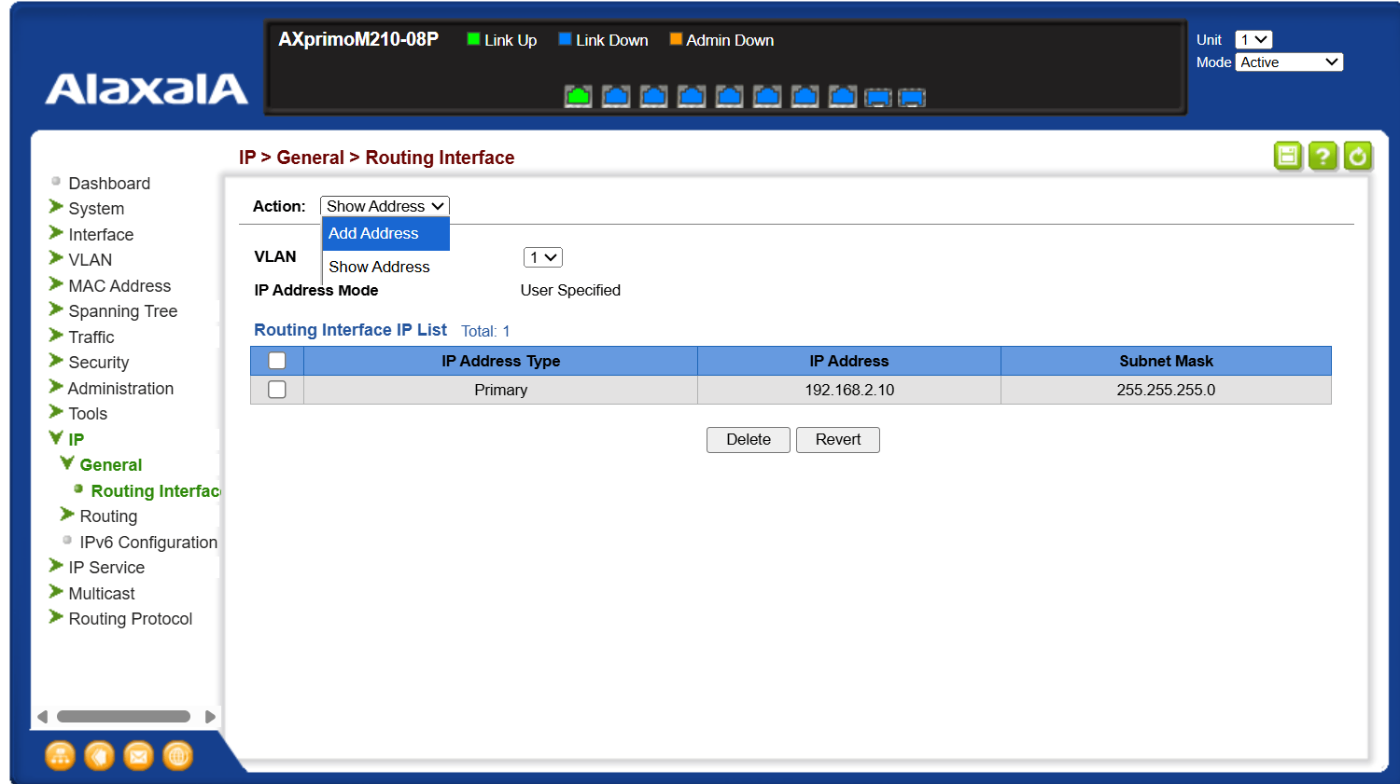

3-2-1 Routing Interface画面

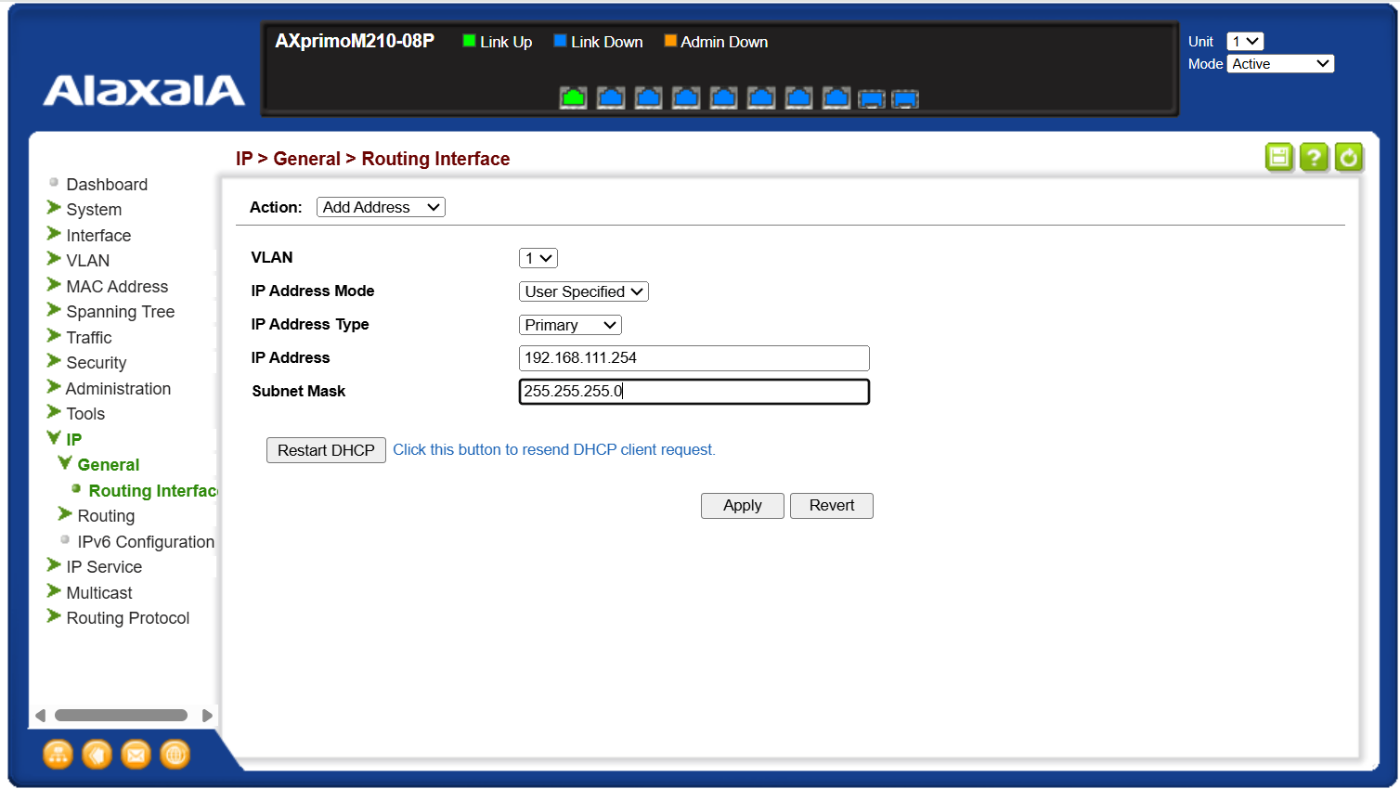

3-2-2 Add画面

 3-3.Windows PCのIP設定を再度変更windowsPCに戻ってIPアドレスを対応するものにしてください
(例)
Alaxala AXprimo210-08P IPアドレス: 192.168.111.254

windowsPC 変更後のIPアドレス : 192.168.111.*** (***は予約されているものでなければ何でも構いません)

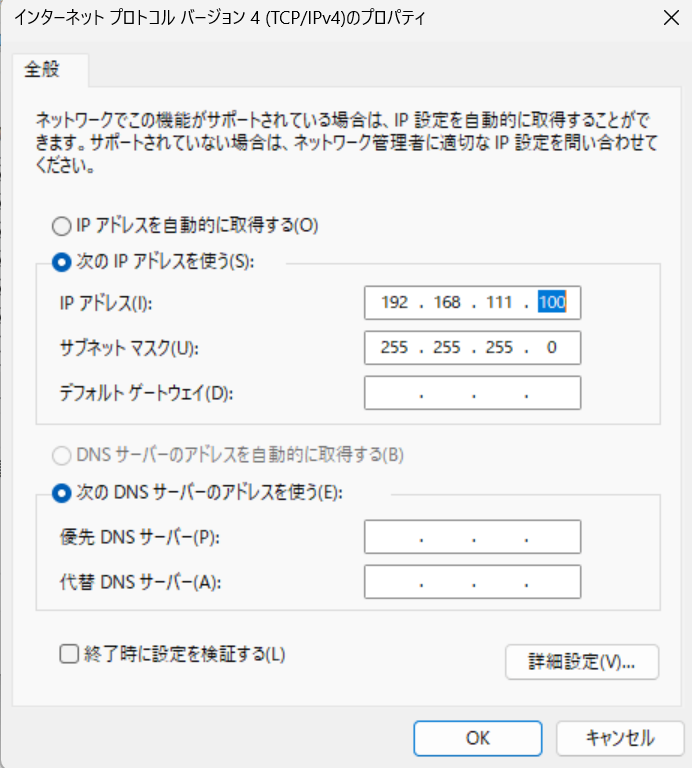

3-3-1 windos ip設定画面
再度、Alaxala AXprimo210-08PのGUIにアクセスします

この記事に関しては以下のURLです。適宜置き換えてください

http://192.168.111.254

 3-4.ゲートウェイ(Gateway)の設定外部と通信するためのgatewayを設定していきます

IP->Routing->StaticRoutesを開いてください (画像3-4-1)

以下の設定にします
Destination IP Adress : 0.0.0.0
NetMask : 0.0.0.0
Next Hop : 192.168.***.1 (***は適宜置き換えてください)
Applyを押します

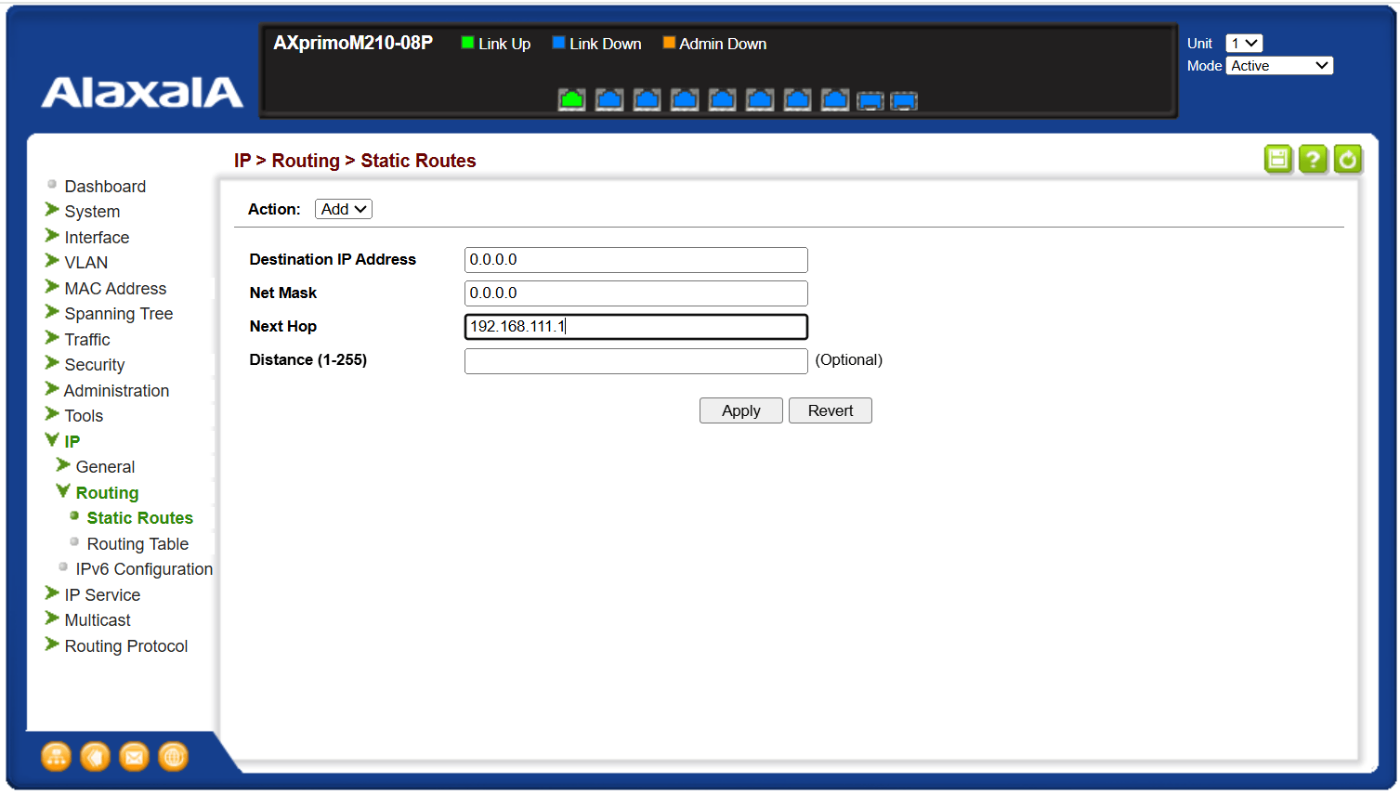

3-4-1Gatewayの設定画面

 3-5.設定の保存System->Fileを開いてください (画像3-5-1)

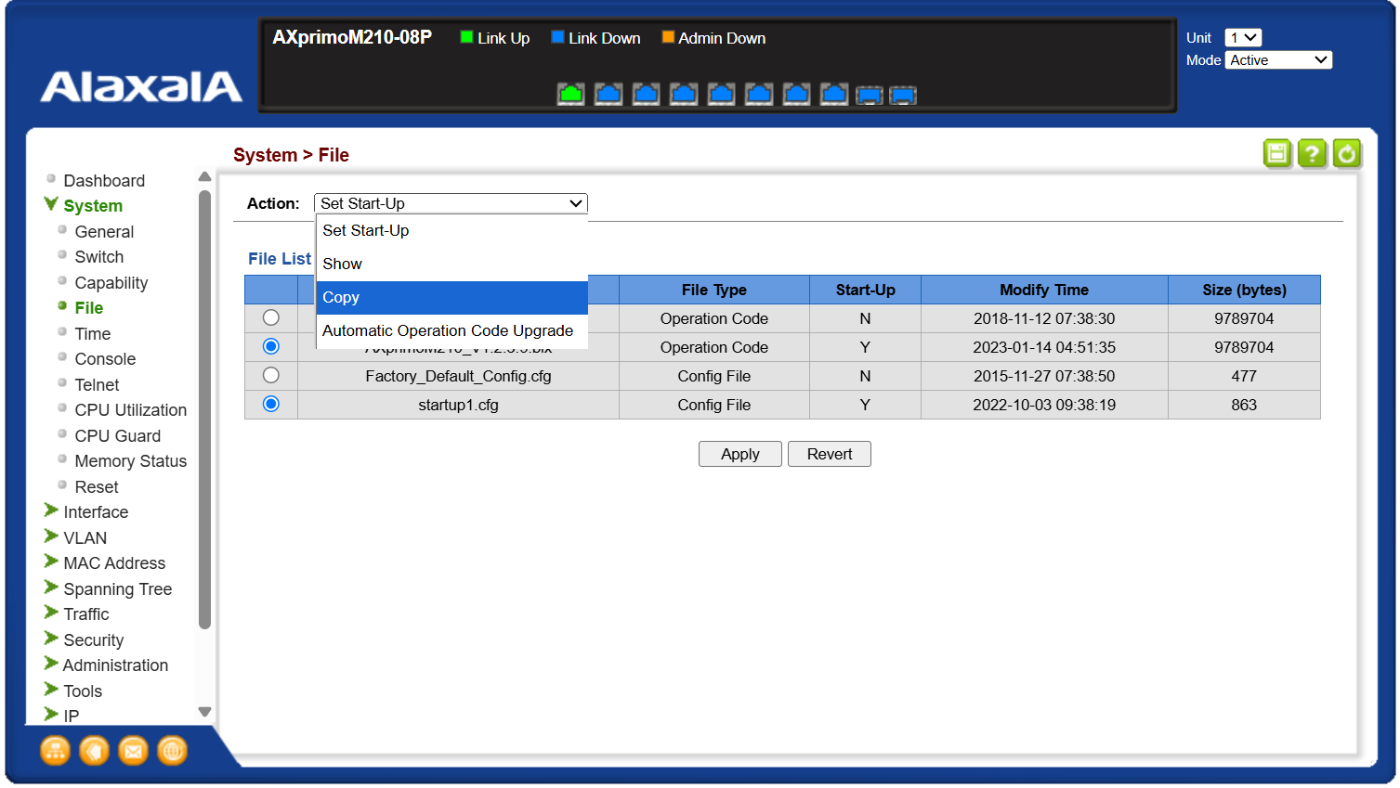

Action->Copyを開いてください (画像3-5-2)

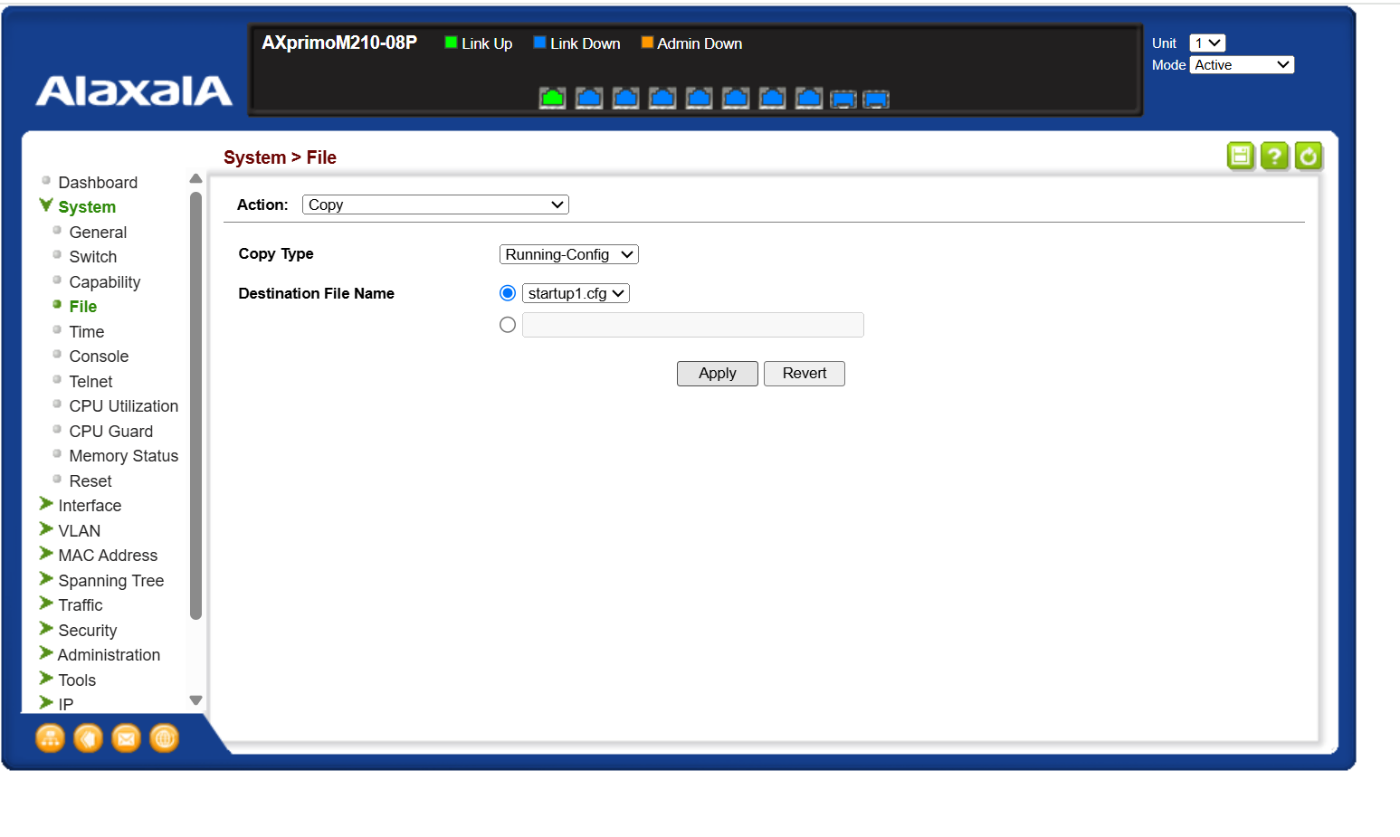

Destination File Nameをstartup1.cfgにしてApplyです

数秒かかりますが、Successアラートが出るまで待ちます

3-5-1 File画面

3-5-2 Copy画面
上記までの設定で、完了です。

 ステップ4 最終作業最後はwindowsの設定を元に戻します

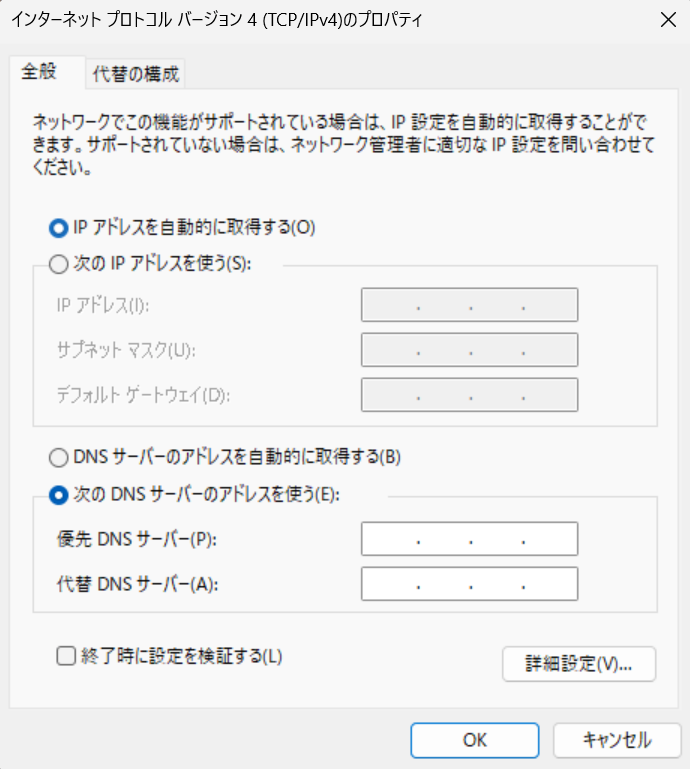

ステップ2の作業を元に「IPアドレスを自動的に取得する」に戻してください
