(Miniviz #1) ESP32で温度・湿度を測定してMinivizにて可視化する

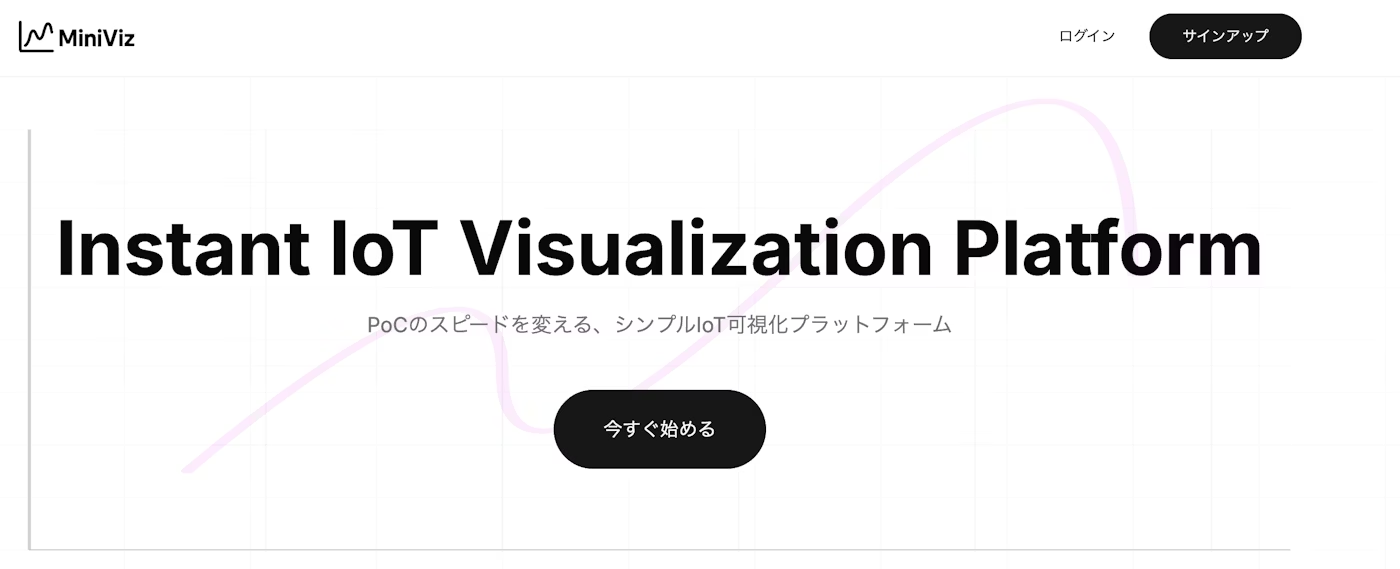

Minivizとは？
Miniviz(ミニビズ)は個人開発した、IoTのPoCを加速させるためのBIプラットフォームです。
データ送信から格納・可視化・通知までをワンストップで簡単に実現することができます。
主な機能は以下の3つ
- データベース機能
- グラフ機能
- 外部アラート機能
やること
今回は温度・湿度センサーを用いてデータを送信し、グラフを作成するサンプルを作成します。
必要なもの
ESP32
USBケーブル（データ転送用）
温度・湿度センサー(DHT11など)
ジャンパーワイヤー
ブレッドボード（オプション）
手順
- ESP32開発環境のセットアップ（PlatformIO）
- センサー接続・ソースコード実装(温度・湿度の取得・データ送信)
- データ送信確認・グラフ作成・通知設定
1. ESP32開発環境のセットアップ（PlatformIO）
Vscodeの拡張機能PlatformIOを使用してESP32の開発環境をセットアップします。
- PlatformIO IDEをダウンロード・インストール
- Visual Studio Code拡張機能としてインストールする方法が推奨されます
- Visual Studio Codeを起動し、PlatformIO拡張機能が有効になっていることを確認
- プロジェクトの作成
- PlatformIOのホーム画面から「New Project」を選択
- プロジェクト名を入力（例：esp32-miniviz）
- Boardとして「ESP32 Dev Module」を選択
- Frameworkとして「Arduino」を選択

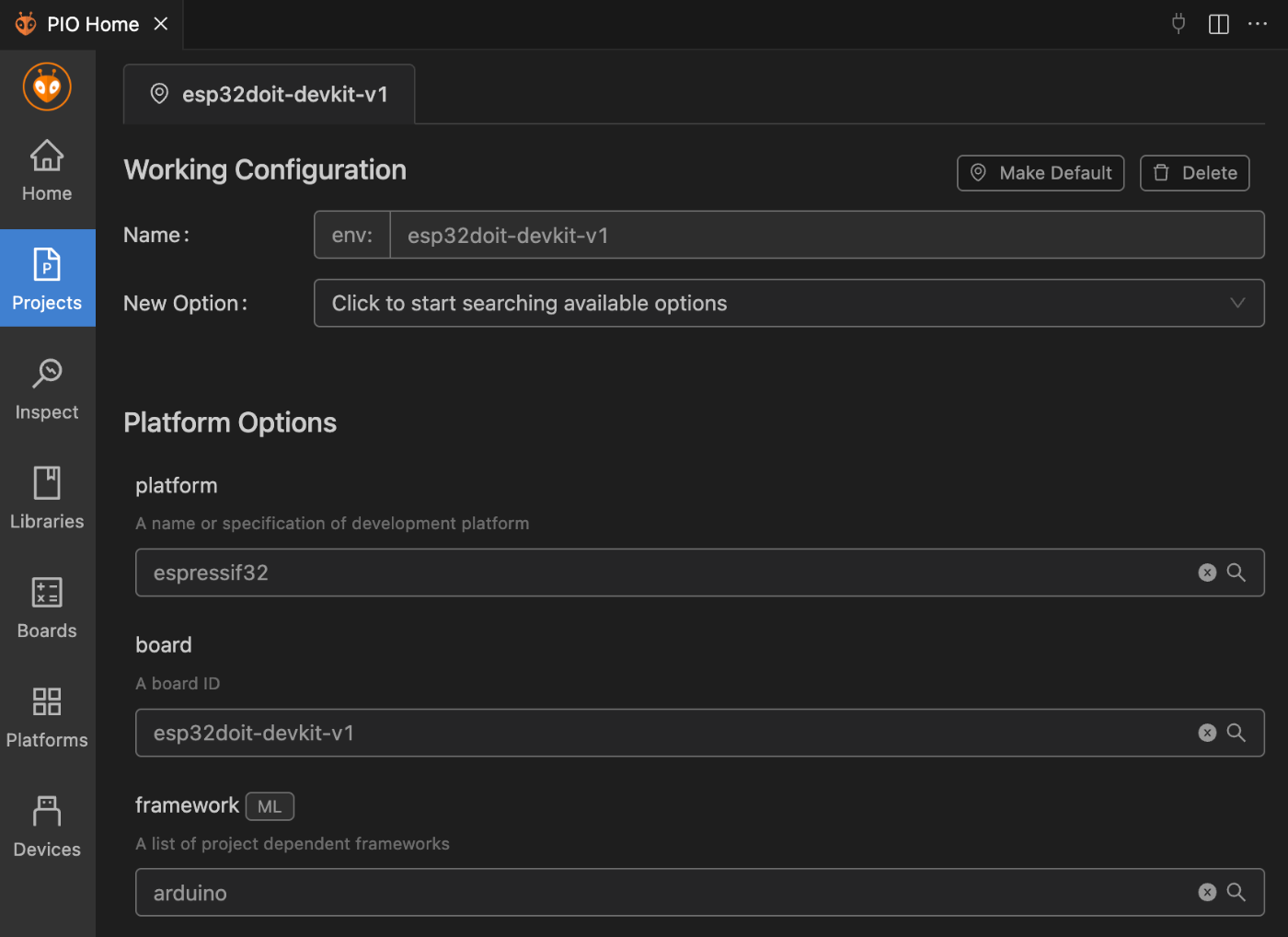

platformio.iniファイルの例
[env:esp32doit-devkit-v1]
platform = espressif32
board = esp32doit-devkit-v1
framework = arduino
lib_deps = adafruit/DHT sensor library@^1.4.6
monitor_speed = 115200
DHTライブラリの追加
温度湿度センサーDHT用のライブラリをインポートをしておきます。
2. センサー接続・ソースコード実装(温度・湿度の取得・データ送信)
センサーの接続
DHT11などの温度・湿度センサーをESP32に接続します。
DHT11の接続例：
DHT11 ESP32
------ ----------------
(1) VCC --------> 3.3V
(2) DATA --------> GPIO4
(3) NC --------> -
(4) GND --------> GND

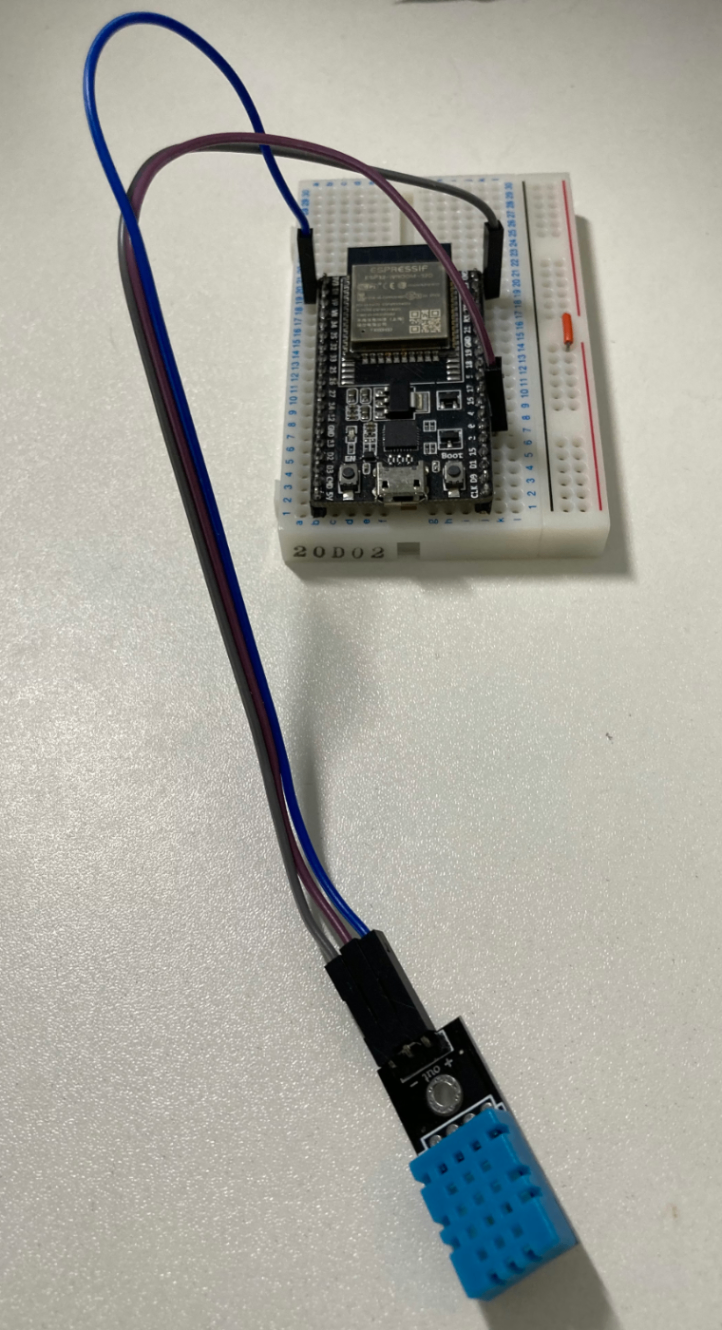

配線例
見にくいですが、イメージとして
データ送信サンプルを実行
Miniviz APIにデータを送信するESP32用のコードを作成します。
-> ソースコードは巻末に記載

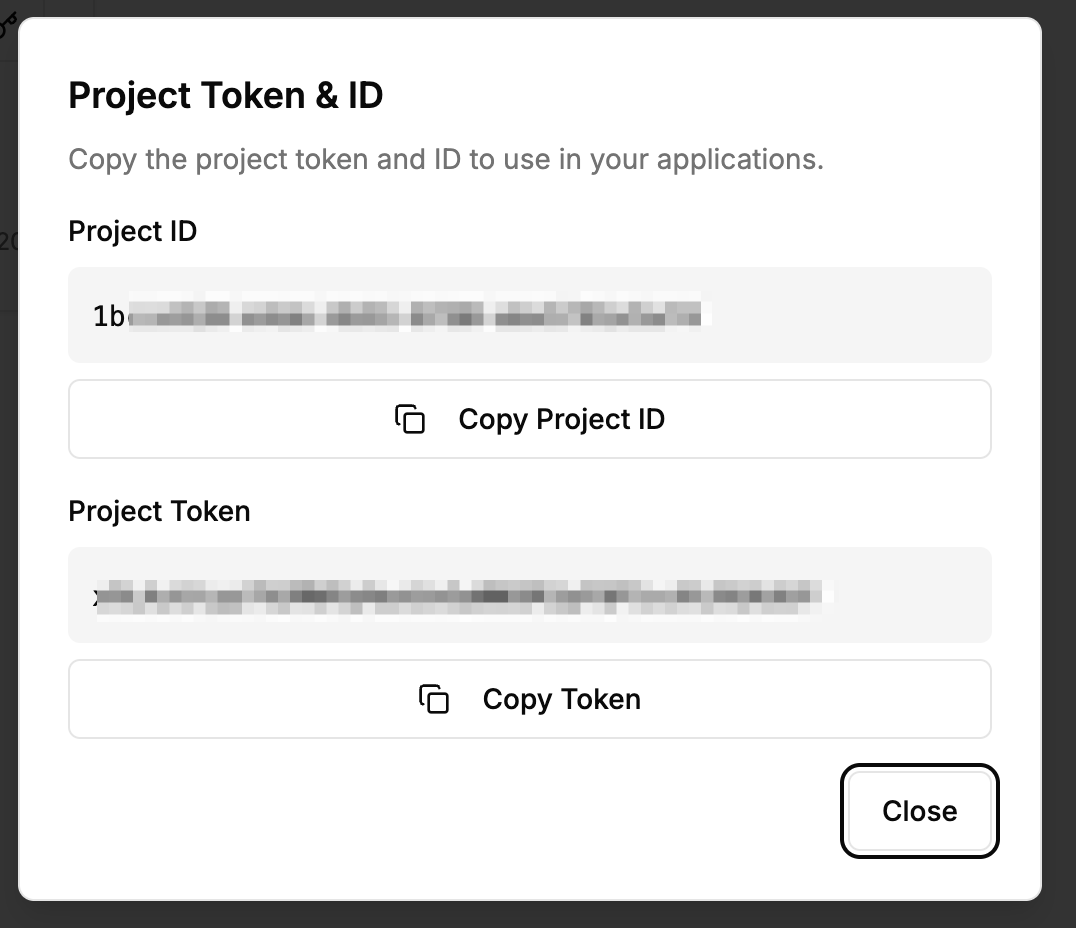

プロジェクトIDとトークン取得
Minivizのアカウント作成 -> プロジェクト作成 -> プロジェクトIDとトークンを取得しておく
詳細はクイックスタートを確認してください
ソースコード実装・ビルド
src/main.cppファイルに以下の内容を記述します（PROJECT_IDとTOKENは実際の値に置き換えてください）
ビルドとアップロードを実行してください。シリアルモニターでPOSTリクエストが成功していることを確認してください。
サンプルコードは末尾に記載しています。
3. データ送信確認・グラフ作成

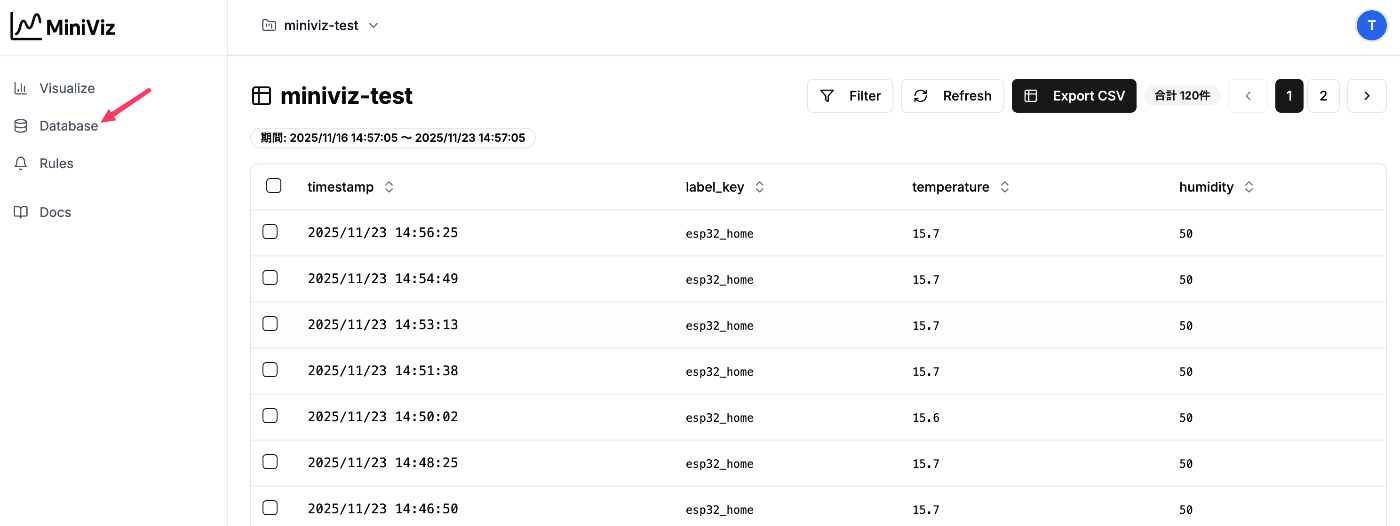

データ送信確認
サイドバーのDatabaseを開くとデータがパースされて表示されていると思います。

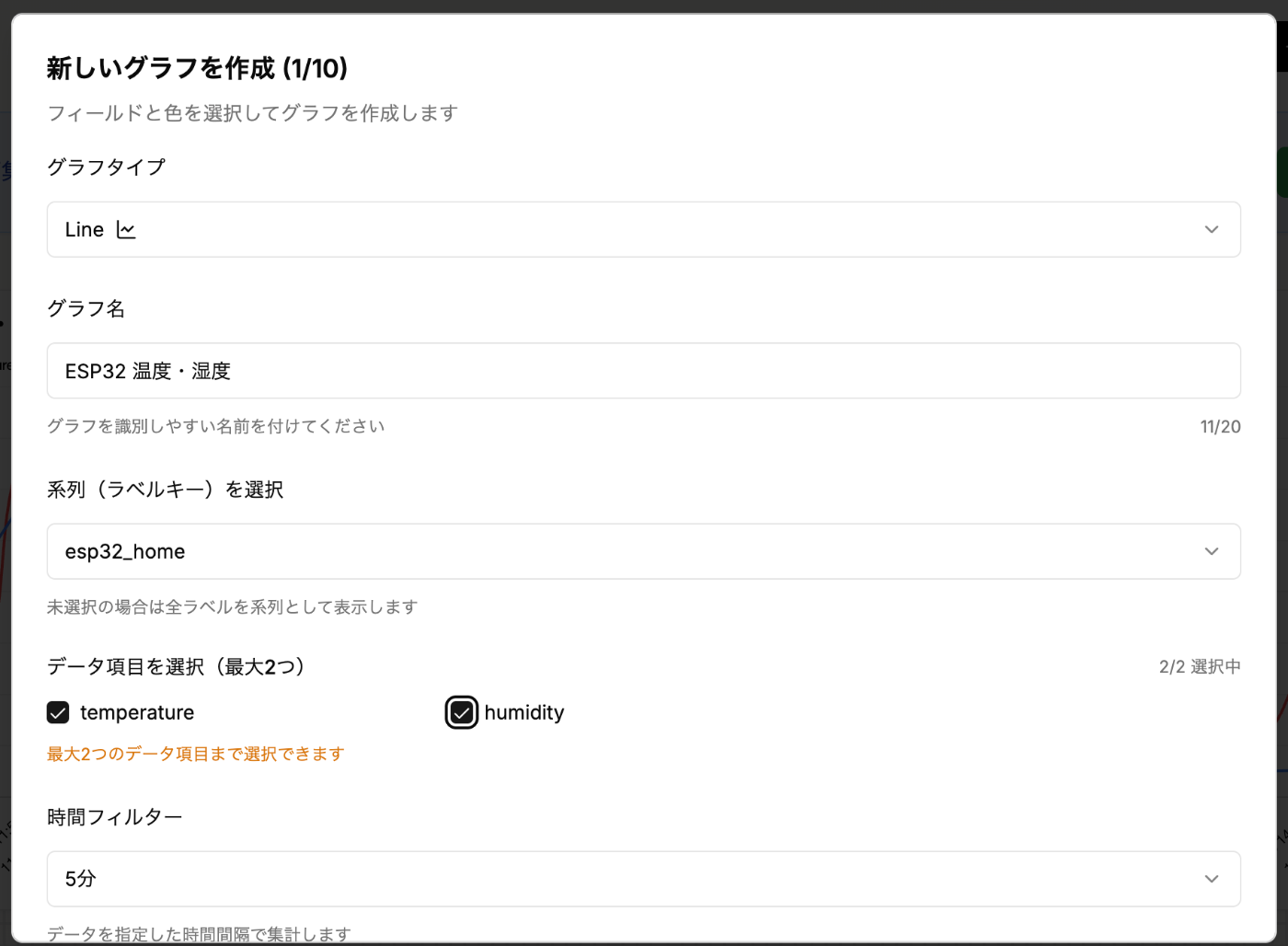

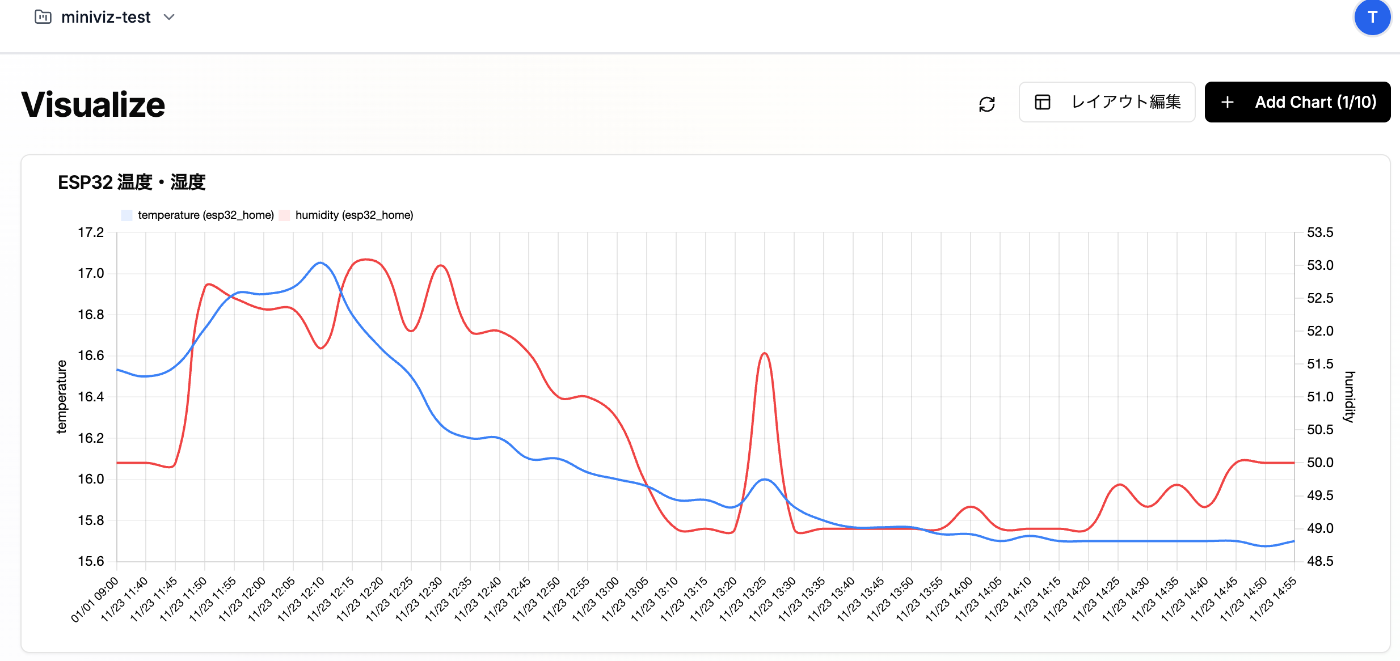

グラフの作成

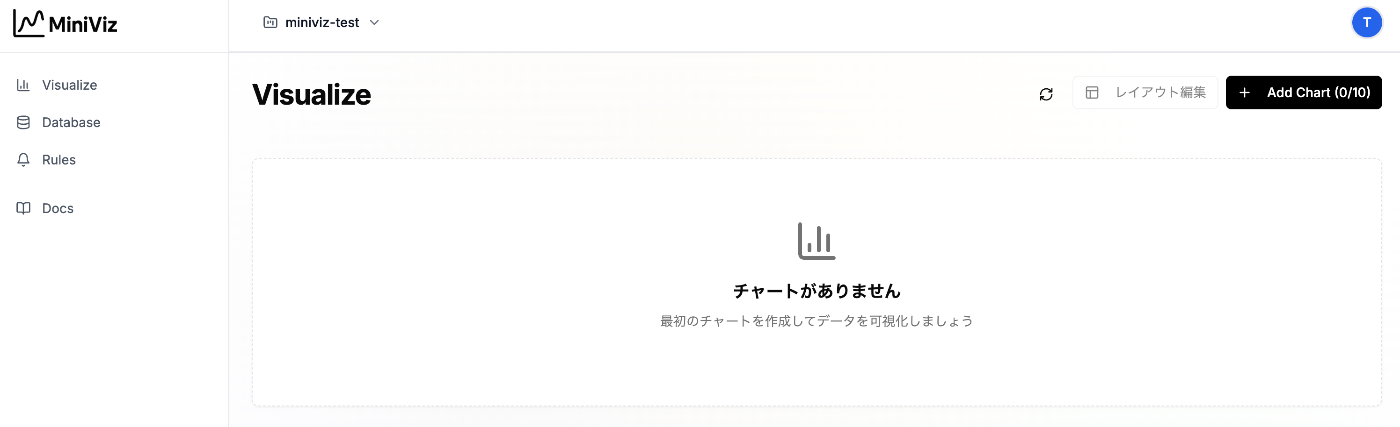

- Visualizeメニューからグラフを作成
- グラフタイプを選択（ラインチャート推奨）
- データソースとして温度・湿度を選択
- グラフが正常に表示されることを確認

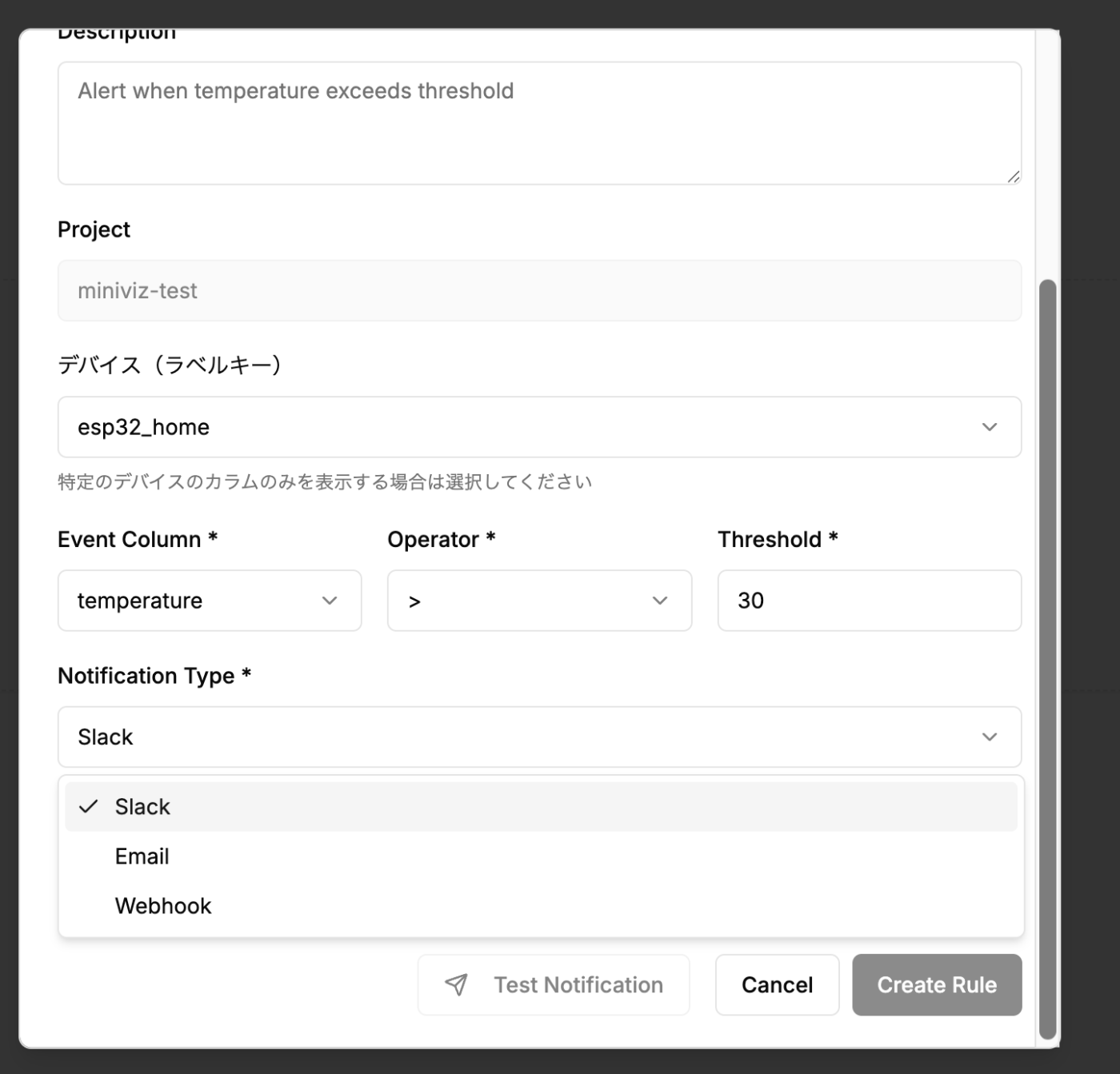

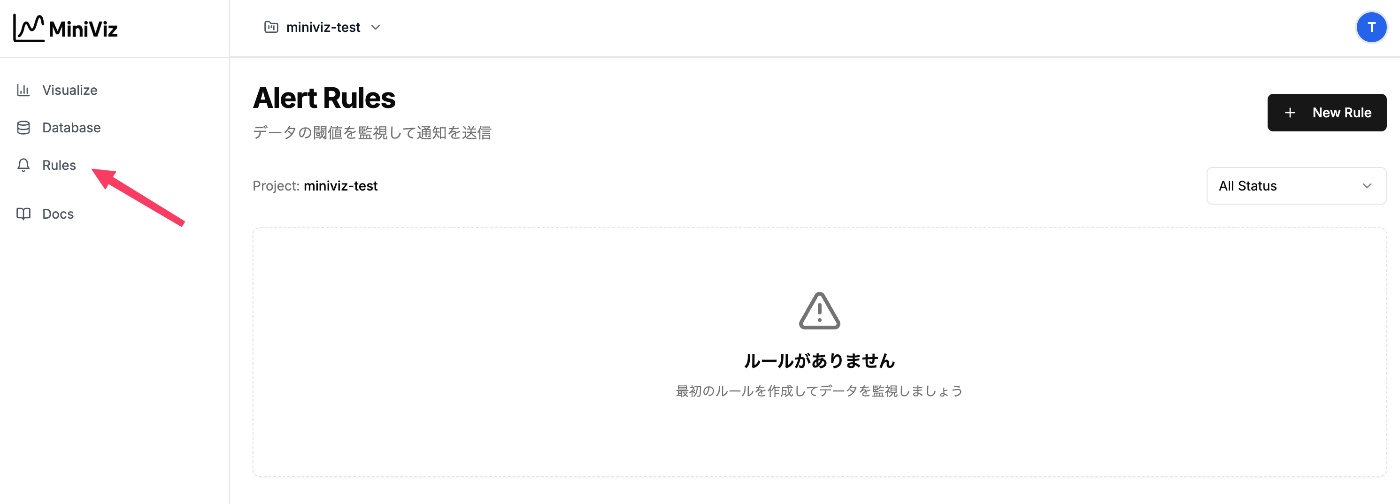

Slack、メールで通知できる！！
Minivizには外部アラート機能もあるので、必要に応じて通知も可能！
ソースコード
送信間隔は90秒に設定されています。
#include <Arduino.h>
#include <DHT.h>
#include <WiFi.h>
#include <HTTPClient.h>
//----------------------------------------
// Configuration
//----------------------------------------
const int PIN_DHT = 4;
DHT dht(PIN_DHT, DHT11);
const char *ssid = "WIFI_SSID";
const char *password = "WIFI_PASSWORD";
// Miniviz API
const char *project_id = "MINIVIZ_PROJECT_ID";
const char *token = "MINIVIZ_API_TOKEN";
String endpoint = String("https://api.miniviz.net/api/project/") +
project_id + "?token=" + token;
// Deep Sleep (90 seconds)
const uint64_t SLEEP_INTERVAL_US = 90ULL * 1000000ULL;
//----------------------------------------
// Wi-Fi Connection
//----------------------------------------
void connectWiFi()
{
Serial.println("Connecting to Wi-Fi...");
WiFi.mode(WIFI_STA);
WiFi.begin(ssid, password);
int retry = 0;
while (WiFi.status() != WL_CONNECTED && retry < 30) {
delay(300);
Serial.print(".");
retry++;
}
Serial.println();
if (WiFi.status() == WL_CONNECTED) {
Serial.println("Wi-Fi connected");
} else {
Serial.println("Wi-Fi connection failed");
}
}
//----------------------------------------
// NTP Time Synchronization
//----------------------------------------
void syncTime()
{
Serial.println("Syncing NTP...");
configTime(0, 0, "ntp.nict.jp", "time.google.com");
struct tm timeinfo;
while (!getLocalTime(&timeinfo)) {
delay(200);
Serial.print("*");
}
Serial.println("\nTime synced");
}
//----------------------------------------
// UNIX Timestamp in Milliseconds
//----------------------------------------
uint64_t getTimestampMs()
{
struct timeval tv;
gettimeofday(&tv, NULL);
return (uint64_t)tv.tv_sec * 1000ULL + (tv.tv_usec / 1000ULL);
}
//----------------------------------------
// POST to Miniviz
//----------------------------------------
void sendToMiniviz(float temp, float humid)
{
if (WiFi.status() != WL_CONNECTED)
connectWiFi();
HTTPClient http;
http.begin(endpoint);
http.addHeader("Content-Type", "application/json");
uint64_t ts = getTimestampMs();
String body = "{";
body += "\"timestamp\":" + String(ts) + ",";
body += "\"label_key\":\"esp32_home\",";
body += "\"payload\":{";
body += "\"temperature\":" + String(temp) + ",";
body += "\"humidity\":" + String(humid);
body += "}}";
int code = http.POST(body);
Serial.println("HTTP code: " + String(code));
Serial.println(http.getString());
http.end();
}
//----------------------------------------
// Setup
//----------------------------------------
void setup()
{
Serial.begin(115200);
delay(200);
dht.begin();
connectWiFi();
syncTime();
}
//----------------------------------------
// Loop (exits after one iteration due to DeepSleep)
//----------------------------------------
void loop()
{
float t = dht.readTemperature();
float h = dht.readHumidity();
Serial.printf("Temperature: %.2f°C Humidity: %.2f%%\n", t, h);
sendToMiniviz(t, h);
Serial.println("Entering deep sleep...");
esp_deep_sleep(SLEEP_INTERVAL_US);
}
