ファミコンのAPUを実装してみよう！ (第3回) - ついに音が出る！サウンドプログラミングと三角波

2025/12/01に公開

 はじめにこんにちは。プラスウイングTV中の人です。
前回は、APUの「時間」を司るフレームシーケンサーを実装しました。
第3回となる今回は、いよいよ実際に音を出すところに踏み込みます！
エミュレータ開発で一番テンションが上がる瞬間、それは「画面が出たとき」と「音が出たとき」です。

ついにその感動を味わう時が来ました！

サウンドプログラミングの基礎と、一番実装がシンプルな 3ch（三角波） の実装を行っていきましょう。

 音を出す前の準備： ステータスレジスタ ($4015)いよいよ音を出したいところですが、その前に一つだけ、絶対に避けて通れないレジスタの実装が必要です。

それが ステータスレジスタ ($4015) です。

これはAPUの「メインスイッチ」のような役割を果たします。

ゲームソフトは起動時、まずこのレジスタに書き込みを行って「どのチャンネルを使用するか」を宣言します。

 レジスタの機能$4015 は、書き込み時と読み込み時で役割が異なります。

(APUで利用するレジスタでは、このレジスタのみ読み込みが可能で、他のレジスタは書き込み専用です。)

 書き込み (Write): チャンネルの有効化各ビットが各チャンネルの ON/OFF スイッチになっています。

1 を書き込むと有効になり、 0 を書き込むと無効になります。


Bit
チャンネル
動作


0
1ch (Pulse 1)
0: 無効 (長さカウンタ=0), 1: 有効

1
2ch (Pulse 2)
0: 無効 (長さカウンタ=0), 1: 有効

2
3ch (Triangle)
0: 無効 (長さカウンタ=0), 1: 有効

3
4ch (Noise)
0: 無効 (長さカウンタ=0), 1: 有効

4
5ch (DMC)
0: 無効, 1: 有効

5-7
未使用
-


 読み込み (Read): ステータスの取得現在のAPUの状態を返します。

主に「まだ音が鳴っているか（長さカウンタが残っているか）」を確認するために使われます。

また、読み込むことでフレームIRQフラグをクリアするという重要な副作用があります。


Bit
意味


0-3
各チャンネル (1ch~4ch) の長さカウンタが 0 より大きいか (1: 演奏中)

4
DMCがアクティブか

5
未使用

6
フレームIRQ が発生中か

7
DMC IRQ が発生中か


 実装それでは apu.rs に実装を追加しましょう。

まず、ビットフラグを定義する StatusRegister 構造体を用意します。
bitflags! {
    pub struct StatusRegister: u8 {
        const ENABLE_1CH       = 0b0000_0001;
        const ENABLE_2CH       = 0b0000_0010;
        const ENABLE_3CH       = 0b0000_0100;
        const ENABLE_4CH       = 0b0000_1000;
        const ENABLE_5CH       = 0b0001_0000;

        const ENABLE_FRAME_IRQ = 0b0100_0000;
        const ENABLE_DMC_IRQ   = 0b1000_0000;
    }
}

impl StatusRegister {
    pub fn new() -> Self {
        StatusRegister::empty()
    }

    pub fn update(&mut self, data: u8) {
        *self.0.bits_mut() = data;
    }
}
次に、NesAPU 構造体にこのレジスタを持たせ、読み書きの処理を実装します。
pub struct NesAPU {
    // ... 他のフィールド ...
    status: StatusRegister,
}

impl NesAPU {
    pub fn new(sdl_context: &sdl2::Sdl) -> Self {
        NesAPU {
            // ...
            status: StatusRegister::new(),
            // ...
        }
    }

    // $4015 Write
    pub fn write_status(&mut self, data: u8) {
        self.status.update(data);
        // DMCの実装時に追加処理が必要になります。
    }

    // $4015 Read
    pub fn read_status(&mut self) -> u8 {
        let mut res = self.status.bits();

        // Bit 0-3: 長さカウンタが残っているか？

        // あとでch3_register本体を実装しますが、先に書いちゃいます。
        res = res
            | (if self.ch3_register.length_counter == 0 {
                0
            } else {
                1
            } << 2);

        // 重要な副作用: フレームIRQフラグをクリアする
        self.status.remove(StatusRegister::ENABLE_FRAME_IRQ);

        res
    }

    // CPUへのIRQ通知
    pub fn frame_irq(&self) -> bool {
        self.status.contains(StatusRegister::ENABLE_FRAME_IRQ)
    }
}
bus.rs への組み込みも忘れずに行いましょう。
impl Bus {

    // mem_write() メソッド内
    0x4015 => {
         self.apu.write_status(value);
    }

    // mem_read() メソッド内
    0x4015 => {
         self.apu.read_status();
    }

}

 フレームIRQの実装ついでと言っては何ですが、ここでフレームIRQの実装もしておきましょう。

基本は、NMI割り込みとほぼ一緒なので、割り込みについて理解していれば難しいことはありません。
NMI割り込みと同じく、IRQが発生しているかを cpu.rs から確認する必要があるため、

bus.rs にプロキシとなるメソッドを用意します。
impl Bus {
    pub fn poll_frame_irq(&mut self) -> bool {
        self.apu.frame_irq()
    }
}
cpu.rs から、このメソッドを呼び出し、命令実行前にIRQが発生しているかを確認します。
impl CPU {
        // run_with_callback メソッド内
        loop {
            if let Some(_nmi) = self.bus.poll_nmi_status() {
                self.interrupt_nmi();
            }
            // このif文を追加。
            if self.bus.poll_frame_irq() {
                self.interrupt_frame();
            }
            let opscode = self.mem_read(self.program_counter);
            ...
        }
　　...
}
interrupt_frame()の中身以下2点を除きinterrupt_nmi()と同じです。

FLAG_INTERRUPT が立っていれば何もしないこと。
ジャンプ先のアドレスが、0xFFFE になること。
では、実装しましょう。
impl CPU {
   fn interrupt_frame(&mut self) {
　　　　　// FLAG_INTERRUPT が立っていれば何もしない
        if self.status & FLAG_INTERRUPT != 0 {
            return;
        }

        self._push_u16(self.program_counter);
        let mut status = self.status;
        status = status & !FLAG_BREAK;
        status = status | FLAG_BREAK2;
        self._push(status);

        self.status = self.status | FLAG_INTERRUPT;
        self.bus.tick(2);
　　　　　// ジャンプ先は0xFFFE
        self.program_counter = self.mem_read_u16(0xFFFE);
    }
}
これで、ステータスレジスタの実装が完了しました。

それでは、いよいよ音を出すためのプログラミングに進みましょう！

 サウンドプログラミング入門ファミコンの内部実装に入る前に、そもそも現代のPC（Rust）で「音を鳴らす」とはどういうことか、少し整理しましょう。

 サウンドプログラミングとはスピーカーから音が聞こえるのは、空気の振動があるからです。コンピュータでこれを再現するには、「波の高さ（振幅）」を細かい時間間隔で記録した数値データ（サンプル） を、オーディオデバイス（DAC）に送り続ける必要があります。

サンプリングレート: 1秒間に何回データを送るか（今回はCDと同じ 44100Hz を採用します）。

サンプル: 音の大きさ。今回は Float (f32) を使い、 -1.0 ～ 1.0 の範囲で波形を表現します。
つまり、エミュレータの仕事は、ファミコンのAPUの状態から計算して、1秒間に44,100個の f32 の数値を生成し、スピーカーに送りつけることです。

 SDL2 Audio on RustWriting NES Emulator in Rustで利用している SDL2 (rust-sdl2) にはオーディオを扱う機能もあるので、今回はこれを利用します。
SDL2のオーディオ機能にはいくつかモードがありますが、今回は扱いやすい Audio Queue（キュー） 方式を採用します。これは「バッファ（予約領域）に音声データを放り込んでおくと、SDLが勝手に再生してくれる」という仕組みです。

 SDL Audioの初期化まずは main.rs 等でSDLを初期化する際、オーディオサブシステムも初期化し、apu.rs に渡す準備をします。
apu.rs に、初期化関数とデバイス保持用の構造体を追加しましょう。
use sdl2::audio::{AudioQueue, AudioSpecDesired};

// 定数定義
const SAMPLE_RATE: f32 = 44100.0;
const MASTER_VOLUME: f32 = 0.4; // 音量調整用

// 初期化関数
fn init_channel(sdl_context: &sdl2::Sdl) -> AudioQueue<f32> {
    let audio_subsystem = sdl_context.audio().unwrap();

    let desired_spec = AudioSpecDesired {
        freq: Some(SAMPLE_RATE as i32), // 44.1kHz
        channels: Some(1),              // モノラル(ファミコンはモノラルです。)
        samples: Some(4410),            // バッファサイズ (適当な大きさ)
    };

    // デバイスを開く
    let device = audio_subsystem.open_queue(None, &desired_spec).unwrap();
    // 再生開始（これを忘れると音が出ません）
    device.resume();

    return device;
}

pub struct NesAPU {
    // ... 他のフィールド ...
    device: AudioQueue<f32>, // オーディオデバイスへのハンドル
}

impl NesAPU {
    pub fn new(sdl_context: &sdl2::Sdl) -> Self {
        let device = init_channel(sdl_context);
        NesAPU {
            // ...
            device: device,
            // ...
        }
    }
}
これで、「数値を投げ込めば音になる箱 (device)」が手に入りました。

 3ch (三角波) の実装さて、ファミコンには 1ch, 2ch (矩形波), 3ch (三角波), 4ch (ノイズ), 5ch (DPCM) という5つの音源があります。

通常は 1ch から実装しがちですが、今回は あえて 3ch (三角波) から 実装します。

 なぜ3chから？理由はシンプルで、パラメータが少なくて簡単だからです。

1ch/2ch: 「デューティ比」「エンベロープ（音量の自動減衰）」「スイープ（音程の自動変化）」があり複雑。

4ch: 乱数生成が必要。

3ch: 長さカウンタ/リニアカウンタ（音を自動で止める機能)しかない。
3ch は「音が鳴っているか・止まっているか」の制御だけで、音色・ボリュームは変更できません。最初に音出しテストをするにはうってつけなのです。

 三角波チャンネルの仕組み実装に入る前に、三角波チャンネルを構成する要素を理解しましょう。

 1. レジスタの構成と実装3chに関連するレジスタは $4008 ～ $400B です。

3chは以下の3つのレジスタで制御されます。


アドレス
Bit
機能
解説


$4008
7
Length Halt / Linear Control
長さカウンタの停止 / リニアカウンタの制御フラグ


6-0
Linear Counter Load
リニアカウンタの初期値 (音の細かな長さを指定)

$4009
-
未使用
-

$400A
7-0
Timer Low
周波数タイマーの下位8bit

$400B
7-3
Length Counter Load
長さカウンタのインデックス (音の大まかな長さを指定)


2-0
Timer High
周波数タイマーの上位3bit

これらを保持する構造体 Ch3Register を定義し、書き込み処理 write を実装します。
struct Ch3Register {
    // レジスタからの設定値
    length: u8,               // $4008
    key_off_counter_flag: bool, // $4008
    frequency: u16,           // $400A + $400B
    key_off_count: u8,        // $400B (長さテーブルへのIndex)

    // 内部で変化するカウンター類
    linear_counter: u8,       // リニアカウンタ (詳細な長さ制御)
    length_counter: u8,       // 長さカウンタ (大まかな長さ制御)
    phase: f32,               // 現在の波形の位置
}

impl Ch3Register {
    pub fn new() -> Self {
        Ch3Register {
            length: 0,
            key_off_counter_flag: false,
            frequency: 0,
            key_off_count: 0,
            linear_counter: 0,
            length_counter: 0,
            phase: 0.0,
        }
    }

    pub fn write(&mut self, addr: u16, value: u8) {
        match addr {
            0x4008 => {
                self.length = value & 0x7F;
                self.linear_counter = self.length; // 即時ロード
                self.key_off_counter_flag = (value & 0x80) == 0;
            }
            0x4009 => {} // 未使用
            0x400A => {
                // タイマーの下位8bit更新
                self.frequency = (self.frequency & 0x0700) | value as u16;
            }
            0x400B => {
                // タイマーの上位3bit更新
                self.frequency = (self.frequency & 0x00FF) | (value as u16 & 0x07) << 8;

                // 長さカウンタのロード
                self.key_off_count = (value & 0xF8) >> 3;
                self.length_counter = LENGTH_COUNTER_TABLE[self.key_off_count as usize];

                // 副作用: リニアカウンタのリロードと位相リセット
                self.linear_counter = self.length;
                self.phase = 0.0;
            }
            _ => panic!("can't be"),
        }
    }
}
これで、「どのような音を出すか」という指示を受け取る部分は完成です。

 2. 周波数（タイマー）の計算式レジスタ $400A と $400B を合わせると、11bit の値（frequency）になります。

この frequency 値を使って、実際に出力される周波数 f は以下の式で求められます。

f = \frac{f_{CPU}}{32 \times (frequency + 1)}

f_{CPU}: ファミコンのCPUクロック（約 1.78 MHz）

32: 三角波の波形が32ステップで1周するため
この式をコード（構造体のメソッド）にすると以下のようになります。
const NES_CPU_CLOCK: f32 = 1_789_772.5;

impl Ch3Register {
    // 設定されたタイマー値から周波数(Hz)を算出
    fn hz(&self) -> f32 {
        NES_CPU_CLOCK / (32.0 * (self.frequency as f32 + 1.0))
    }
}

 3. 「位相 (Phase)」とは何か？ここから波形生成のロジックに入りますが、その前に最重要概念である Phase (位相) について詳しく解説します。
デジタルオーディオで波形を作る際、「今、波のサイクルのどの位置にいるか」 を管理する変数が不可欠です。これを phase と呼びます。
今回は phase を 0.0 から 1.0 の小数 として扱います。

0.0: 波の開始地点

0.5: 波の折り返し地点（半周）

0.99...: 波の終了直前

1.0: 一周完了（0.0に戻る）

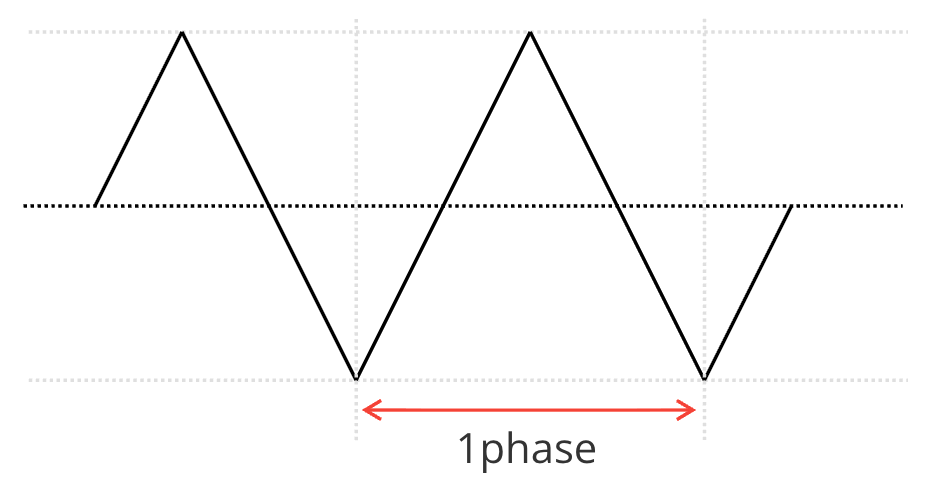

この phase が 0.0 から 1.0 まで進む＝1回分の振動になります。

440Hz(ラの音)を出す場合、1秒間に、phaseが440回 0.0 から 1.0まで進むのを繰り返すということです。
三角波における phase と出力値 (-1.0 ~ 1.0) の関係は以下のようになります。

0.0 <= phase <= 0.5 (前半)
波は -1.0 からスタートして、一直線に 1.0 まで登ります。


0.5 < phase < 1.0 (後半)
波は 1.0 からスタートして、一直線に -1.0 まで下ります。

この「登って降りる」動きを繰り返すことで、三角波が生成されます。

 4. 波形生成ロジックさて、 phase はどのくらいのスピードで進めればよいのでしょうか？

これは、先に計算した周波数(hz)とサンプリングレート(SAMPLE_RATE。今回は 44100)で計算ができます。

hzは、1秒間の振動数です。サンプリングレートは、1秒間のサンプル数です。

なので、SAMPLE_RATE 回の内に hz 回 0.0 -> 1.0 を繰り返せば良いことになります。

つまり、1サンプルで進める phase_{delta} は

\text{phase}_{delta} = \frac{\text{hz}}{\text{SAMPLE\_RATE}}
となります。

これを踏まえて、三角波生成ロジックを実装してみましょう。
impl Ch3Register {
    fn next(&mut self) -> f32 {
        // カウンタが0なら音を止める（後述）
        if self.length_counter == 0 || self.linear_counter == 0 {
            return 0.0;
        }

        // 三角波の計算: 0.0~1.0 の phase を -1.0~1.0 の波形に変換
        let val = if self.phase <= 0.5 {
            self.phase
        } else {
            1.0 - self.phase
        };
        // 0.0~0.5 の範囲になっているので、中心をずらして4倍して -1.0~1.0 に正規化
        let x = (val - 0.25) * 4.0;

        // 次のサンプルのために位相を進める
        self.phase = (self.phase + self.hz() / SAMPLE_RATE) % 1.0;

        // そのまま出力すると、音が大きすぎる場合があるので、MASTER_VOLUMEで調整。
        return x * MASTER_VOLUME;
    }
}

 音の長さを制御する2つのカウンタ三角波には、音の長さを決めるカウンタが2種類あります。「長さカウンタ (Length Counter)」と「リニアカウンタ (Linear Counter)」です。両方のカウンタが 0 でないときだけ音が鳴ります。

 1. 長さカウンタ (Length Counter)これは全音源（DMC以外）に共通する仕組みです。

レジスタ $400B の上位5bitで指定しますが、書かれた値そのものが長さになるわけではありません。

「長さカウンタテーブル」という変換表を通り、実際のカウント値に変換されます。
定義:
static LENGTH_COUNTER_TABLE: [u8; 32] = [
    0x0A, 0xFE, 0x14, 0x02, 0x28, 0x04, 0x50, 0x06, 0xA0, 0x08, 0x3C, 0x0A, 0x0E, 0x0C, 0x1A, 0x0E,
    0x0C, 0x10, 0x18, 0x12, 0x30, 0x14, 0x60, 0x16, 0xC0, 0x18, 0x48, 0x1A, 0x10, 0x1C, 0x20, 0x1E,
];
更新処理:

フレームシーケンサーから定期的に呼ばれ、値を減らします。$4008 の Bit7 (key_off_counter_flag) が立っていると、減算が無効（無限の長さ）になります。
impl Ch3Register {
    fn tick_length_counter(&mut self) {
        if !self.key_off_counter_flag {
            return;
        }
        if self.length_counter > 0 {
            self.length_counter -= 1;
        }
    }
}

 2. リニアカウンタ (Linear Counter)これは三角波専用のカウンタです。長さカウンタよりも 高分解能（細かい時間単位） で音を制御するために使われます。

$4008 の下位7bitに設定された値がそのままカウンタ値となります。
更新処理:

フレームシーケンサーからの呼び出しで減算されます。
impl Ch3Register {
    fn tick_linear_counter(&mut self) {
        if !self.key_off_counter_flag {
            return;
        }
        if self.linear_counter > 0 {
            self.linear_counter -= 1;
        }
    }
}

 フレームシーケンサーから呼び出すこれまでに作成した tick_length_counter, tick_linear_counter メソッドをフレームシーケンサから呼び出しましょう。
impl NesAPU {
    fn send_envelope_tick(&mut self) {
        // リニアカウンタは、envelopeと同じタイミングで呼び出します。
        self.ch3_register.tick_linear_counter();
    }

    fn send_length_counter_tick(&mut self) {
        self.ch3_register.tick_length_counter();
    }
}

 Audio Buffer にデータを投入する最後に、APU全体の tick メソッドで、生成した音声をSDLのキューに追加する処理です。

add_buffer メソッドを NesAPU に実装し、tick 内で呼び出します。
impl NesAPU {
    // ...

    // tick内で定期的に呼ばれる想定
    fn add_buffer(&mut self) {
        // 1step分(1/240秒)で必要なサンプル数
        let must_add = SAMPLE_RATE / 240.0;
        // バッファが空になって音が途切れないように最低サイズを定義。(5フレーム分)
        let buffer_min_size = SAMPLE_RATE * (5.0 / 60.0);
        // デバイスの未再生分がどれだけあるかを取得。
        let buffer_size = self.device.size() as f32 / 4.0; // f32=4byteなので

　　　　　// 今回追加するサンプル数を計算。
        let add_buffer_size = if buffer_min_size > buffer_size {
            buffer_min_size - buffer_size
        } else {
            must_add
        };


        let mut buffer = vec![0.0; add_buffer_size as usize];
        // サンプルを生成して埋める
        for sample in buffer.iter_mut() {
            *sample = 0.0;

            // 3chが有効なら加算
            if self.status.contains(StatusRegister::ENABLE_3CH) {
                *sample += self.ch3_register.next();
            }
        }

        // SDLに送信！
        self.device.queue_audio(&buffer).unwrap();
    }
}
この add_buffer を、前回の記事で作成した tick メソッドの最後（intervalを超えたとき）に呼び出すようにすれば完成です。

 バッファについての補足バッファに投入したデータは問答無用で1秒間に44100個づつ消費されていきます。

バッファがなくなると、音が止まってしまうので、ある程度余裕を持たせて途切れないようにする必要があり、今回は 5/60 秒分データを余分に持たせています（つまり、今の実装だと最悪5フレーム遅れて音が出ます）

音の再生ができるだけ途切れないようにするか、リアルタイムになることを優先するか。悩ましい設定値です。

 おわりにここまでの実装で、3chの音だけ出るようになっているはずです！

適当なROMで動作確認してみてください。
メロディ（矩形波）がないので地味ですが、これは間違いなくファミコンの音です。自分で書いたコードから音が出ると、エミュレータ開発の実感が一気に湧いてきますよね。
次回は、ファミコンサウンドの主役、矩形波 (Pulse Wave) の実装を行い、メロディを奏でられるようにします。

お楽しみに！

ファミコンのAPUを実装してみよう！ (第3回) - ついに音が出る！サウンドプログラミングと三角波

はじめに

音を出す前の準備：ステータスレジスタ ($4015)

レジスタの機能

書き込み (Write): チャンネルの有効化

読み込み (Read): ステータスの取得

実装

フレームIRQの実装

サウンドプログラミング入門

サウンドプログラミングとは

SDL2 Audio on Rust

SDL Audioの初期化

3ch (三角波) の実装

なぜ3chから？

三角波チャンネルの仕組み

1. レジスタの構成と実装

2. 周波数（タイマー）の計算式

3. 「位相 (Phase)」とは何か？

4. 波形生成ロジック

音の長さを制御する2つのカウンタ

1. 長さカウンタ (Length Counter)

2. リニアカウンタ (Linear Counter)

フレームシーケンサーから呼び出す

Audio Buffer にデータを投入する

バッファについての補足

おわりに

Discussion

Bit	チャンネル	動作
0	1ch (Pulse 1)	0: 無効 (長さカウンタ=0), 1: 有効
1	2ch (Pulse 2)	0: 無効 (長さカウンタ=0), 1: 有効
2	3ch (Triangle)	0: 無効 (長さカウンタ=0), 1: 有効
3	4ch (Noise)	0: 無効 (長さカウンタ=0), 1: 有効
4	5ch (DMC)	0: 無効, 1: 有効
5-7	未使用	-

Bit	意味
0-3	各チャンネル (1ch~4ch) の長さカウンタが 0 より大きいか (1: 演奏中)
4	DMCがアクティブか
5	未使用
6	フレームIRQ が発生中か
7	DMC IRQ が発生中か

アドレス	Bit	機能	解説
$4008	7	Length Halt / Linear Control	長さカウンタの停止 / リニアカウンタの制御フラグ
	6-0	Linear Counter Load	リニアカウンタの初期値 (音の細かな長さを指定)
$4009	-	未使用	-
$400A	7-0	Timer Low	周波数タイマーの下位8bit
$400B	7-3	Length Counter Load	長さカウンタのインデックス (音の大まかな長さを指定)
	2-0	Timer High	周波数タイマーの上位3bit

はじめに

音を出す前の準備： ステータスレジスタ ($4015)

レジスタの機能

書き込み (Write): チャンネルの有効化

読み込み (Read): ステータスの取得

実装

フレームIRQの実装

サウンドプログラミング入門

サウンドプログラミングとは

SDL2 Audio on Rust

SDL Audioの初期化

3ch (三角波) の実装

なぜ3chから？

三角波チャンネルの仕組み

1. レジスタの構成と実装

2. 周波数（タイマー）の計算式

3. 「位相 (Phase)」とは何か？

4. 波形生成ロジック

音の長さを制御する2つのカウンタ

1. 長さカウンタ (Length Counter)

2. リニアカウンタ (Linear Counter)

フレームシーケンサーから呼び出す

Audio Buffer にデータを投入する

バッファについての補足

おわりに

Discussion

音を出す前の準備：ステータスレジスタ ($4015)
