第4章:シミュレータで PLC とタッチパネルを動かしてみる

に公開

第4章:シミュレータで PLC とタッチパネルを動かしてみる

本章では、
KV-STUDIO / VT-STUDIO のシミュレータを起動し、
実際に画面操作とラダーの動作を確認
します。

この章の目的は、

  • 画面操作と PLC デバイスの対応関係を理解すること
  • 「なぜこのラダー構成になっているのか」を体感すること

です。

※ 本章は
第3.5章でサンプルプロジェクトを起動できていること
を前提としています。


4.1 シミュレータ起動の順序

シミュレータは、
必ず以下の順番で起動 します。

  1. KV-STUDIO のシミュレータを起動
  2. VT-STUDIO のシミュレータを起動(KV-STUDIO と接続)

この順序を守らないと、
VT 側が PLC に接続できません。


4.2 KV-STUDIO のシミュレータを起動する

① シミュレータ起動メニュー

KV-STUDIO 上部メニューから、
以下を選択します。

  • [モニタ/シミュレータ]
  • [シミュレータ]

KV シミュレータ起動

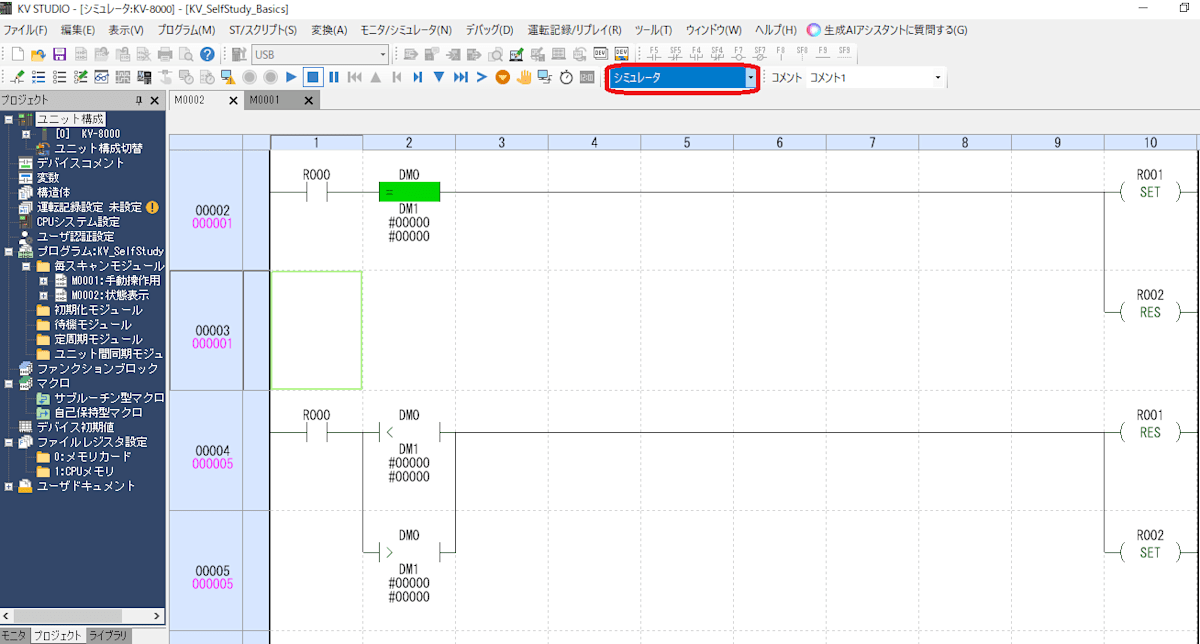

② 表示モードの切り替え確認

画面表示が
[エディタ]→[シミュレータ]
に切り替わります。

KV シミュレータモード

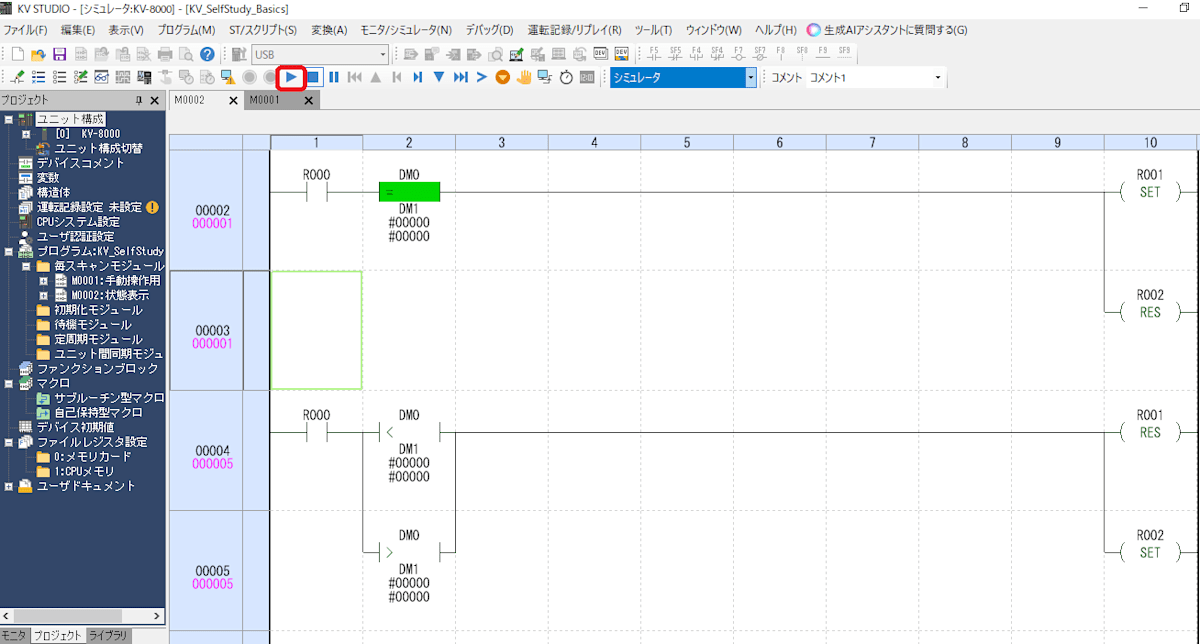

③ シミュレータ実行

▶(実行)ボタンを押し、
PLC のスキャンを開始します。

KV シミュレータ実行


4.3 VT-STUDIO のシミュレータを起動する

先に KV-STUDIO のシミュレータが起動している必要があります


① VT シミュレータ起動

VT-STUDIO の上部メニューから、
以下を選択します。

  • [ツール]
  • [VTシミュレータ起動]

VT シミュレータ起動


② 接続方法の選択

「KV STUDIO と接続」を選択し、
[KV STUDIO 設定]を押します。

VT 接続設定

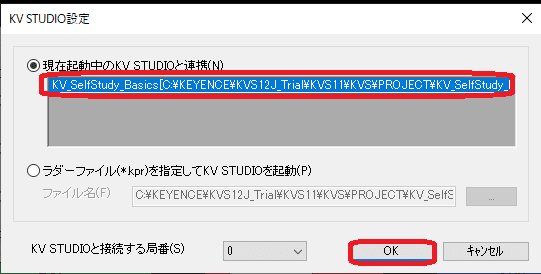

③ KV-STUDIO 連携確認

「現在起動中の KV STUDIO と連携」が
選択されていることを確認し、
[OK]を選択します。

KV 連携確認


④ シミュレーション開始

接続先が表示されていることを確認し、
[シミュレーション開始]を押します。

VT シミュレーション開始


⑤ Windows ファイアウォール確認

初回起動時、
Windows Defender の警告が表示されます。

チェックを入れて
[アクセスを許可する]を選択してください。

本教材では KV-STUDIO と VT-STUDIO のシミュレータ連携を行うため、
ローカル PC 内での通信を許可する必要があります。

実務環境ではセキュリティポリシーに従って設定を行う必要がありますが、
本章ではシミュレータの動作確認を優先し、
図のとおり設定してください。

Firewall 許可


⑥ VT シミュレータ起動完了

VT シミュレータ画面が表示されます。

VT シミュレータ画面


4.4 スクリーン0001:スイッチ/ランプの動作確認

参照:
https://github.com/mono-tec/keyence_SelfStudy_Basics/blob/master/docs/LESSON.md
https://github.com/mono-tec/keyence_SelfStudy_Basics/blob/master/docs/LESSON.md
5.2 スクリーン0001:スイッチ/ランプ


操作手順

  1. メニュー画面で「手動操作」を選択
    手動操作選択

  2. 手動操作画面が表示されます

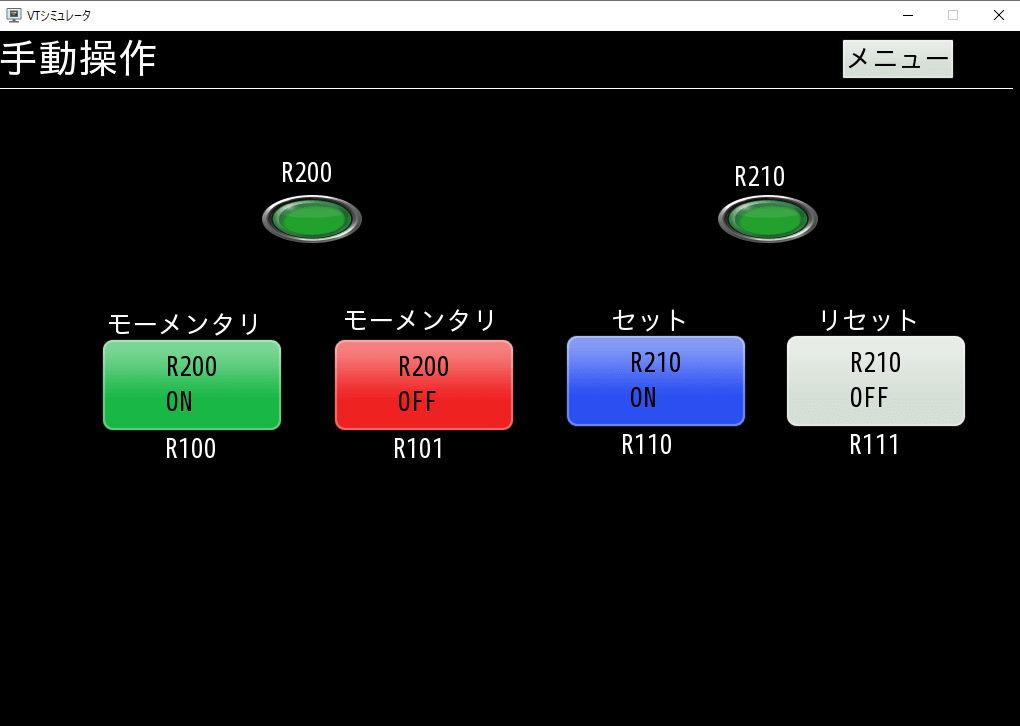

    手動操作画面


R200(モーメンタリ制御)

  • 緑スイッチ:R100
  • 赤スイッチ:R101
操作 動作
R100 押下 R200 ON
R101 押下 R200 OFF

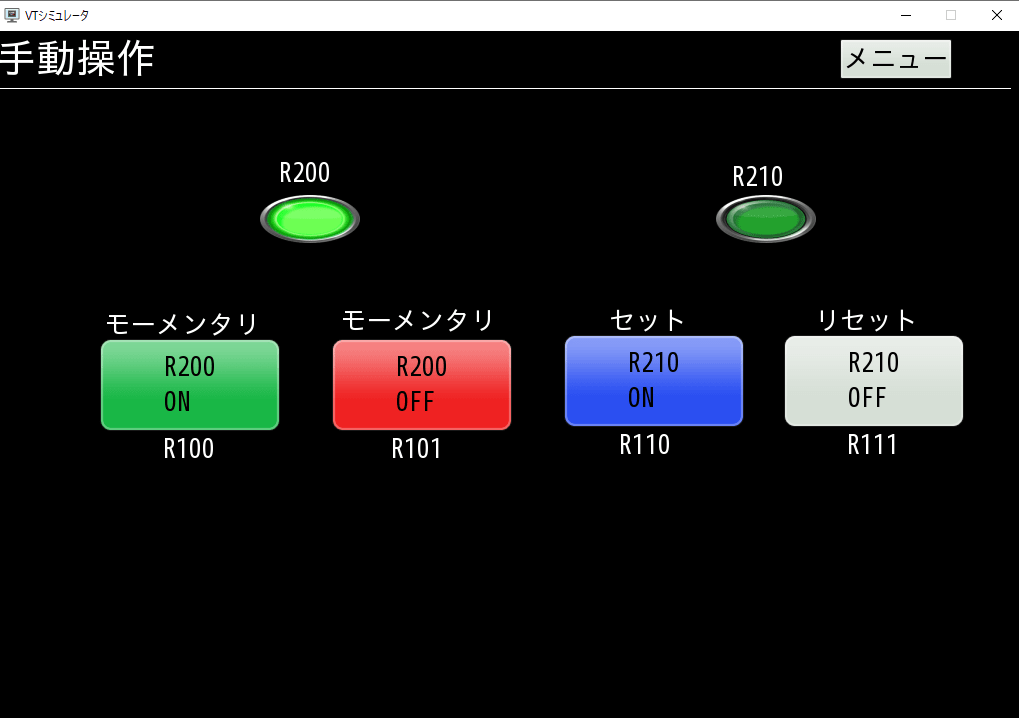

R200 ON

KV-STUDIO 側では、
以下のようなラダー状態になります。
M0001:手動操作用

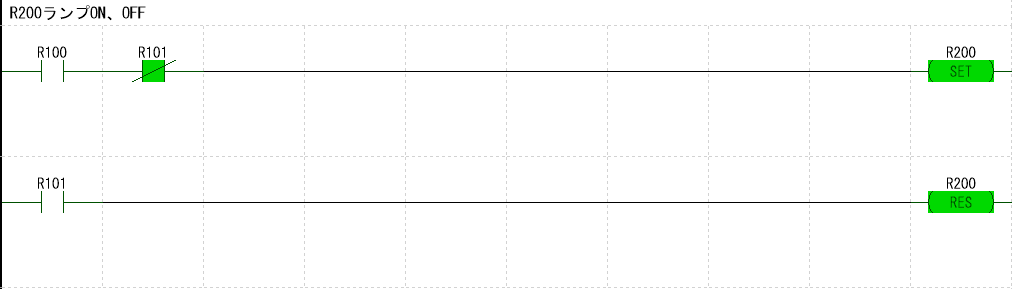

R200 ラダー


R210(SET / RESET)

  • 青スイッチ:R110(SET)
  • 灰スイッチ:R111(RESET)

R210 ON
M0001:手動操作用
R210 ラダー


4.5 スクリーン0002:数値比較の動作確認

ここからは、
実際に画面を操作しながら PLC 側の動作を確認していきます。

参照:
https://github.com/mono-tec/keyence_SelfStudy_Basics/blob/master/docs/LESSON.md
https://github.com/mono-tec/keyence_SelfStudy_Basics/blob/master/docs/LESSON.md
5.3 スクリーン0002:数値比較


数値一致時(DM000 = DM001)

  1. DM000 と DM001 に同じ値を入力
  2. 判定ボタン(R000)を押す

結果:

  • R001:ON
  • R002:OFF

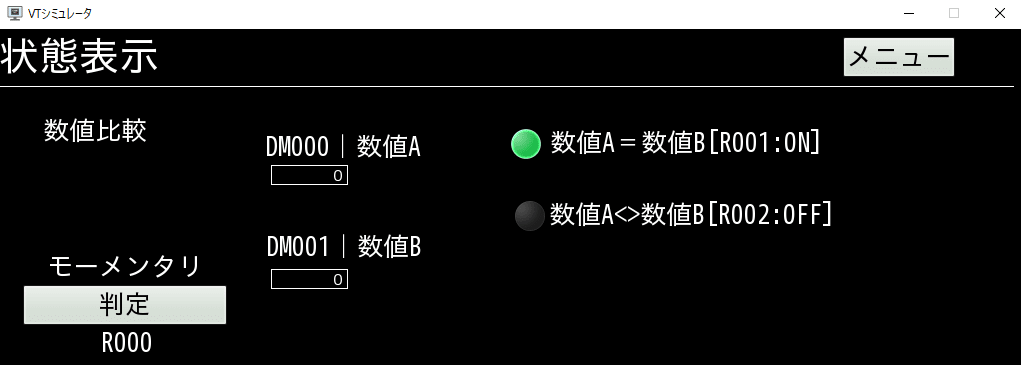

一致結果
M0002:状態表示
一致ラダー


数値不一致時(DM000 ≠ DM001)

  1. DM000 と DM001 に異なる値を入力
  2. 判定ボタン(R000)を押す

結果:

  • R001:OFF
  • R002:ON

不一致結果
M0002:状態表示

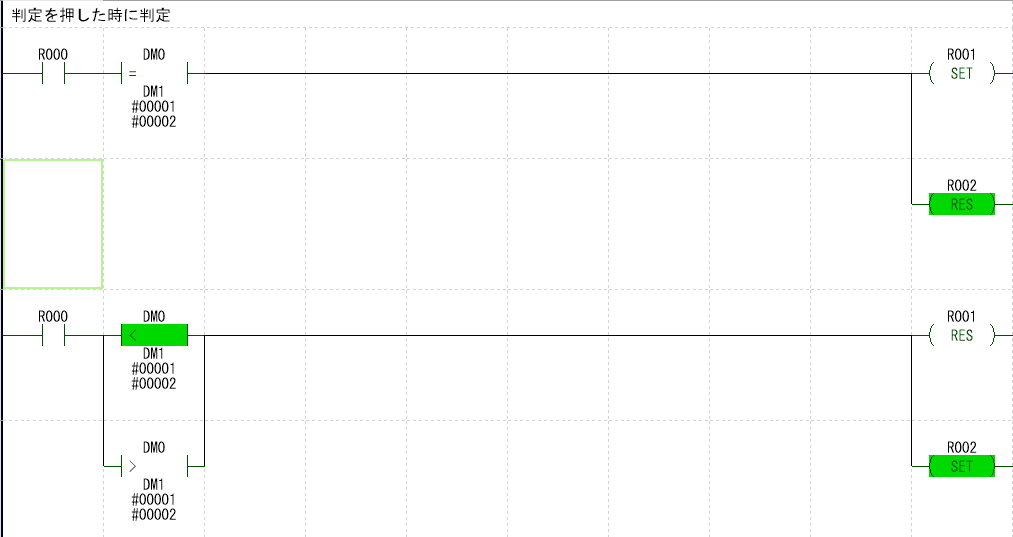

不一致ラダー


4.6 シミュレータの終了

VT シミュレータ画面右上の
[×]を押して、シミュレータを終了します。


次の章について

次章では、

  • ラダー構成を 1 行ずつ解説
  • SET / RESET を使う理由
  • モーメンタリと自己保持の考え方

など、
実務で必要になる考え方 を整理します。



※ 各記事は 実機なし・シミュレータ完結 で読める構成になっています。
