JLCPCBで発注した複数基板まとめ
はじめに
小ロットでのプロトタイピングや各種基板の試作に最適なJLCPCB。今回、用途の異なる4種類の基板をJLCPCBのスポンサーサポート（製造クーポン利用）で発注し、その使い勝手や品質、コスト面のメリットを改めて実感したのでまとめます。
スポンサーサポートについて
本記事で紹介するすべての基板は、JLCPCB様よりご提供いただいた製造クーポンを利用して発注しています。コスト削減と迅速な納期を実現するスポンサーサポートに感謝申し上げます。
1. 無線ダウンリンク基板
用途：
地上局へリアルタイムでデータを送信するダウンリンク回路
スペック：
形状：50 mm × 50 mm
層数：2層
板厚：1.6 mm
銅箔厚：1 oz
発注枚数：5
実装：なし
添付画像

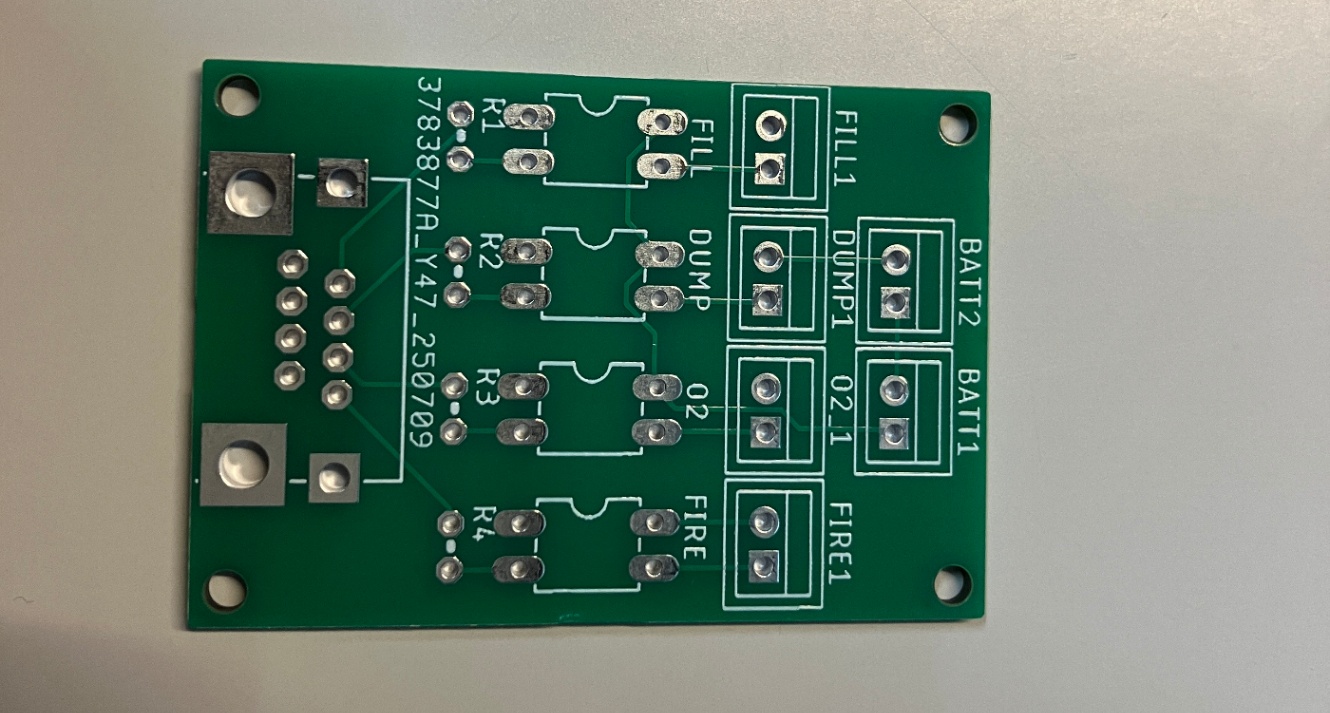

実基板写真：
2. GSE用基板（その1）
用途：
地上支援機器（GSE）用回路①
スペック：
形状：45 mm × 31 mm
層数：2 層
板厚：1.6 mm
銅箔厚：1 oz
発注枚数：5
実装：なし
添付画像

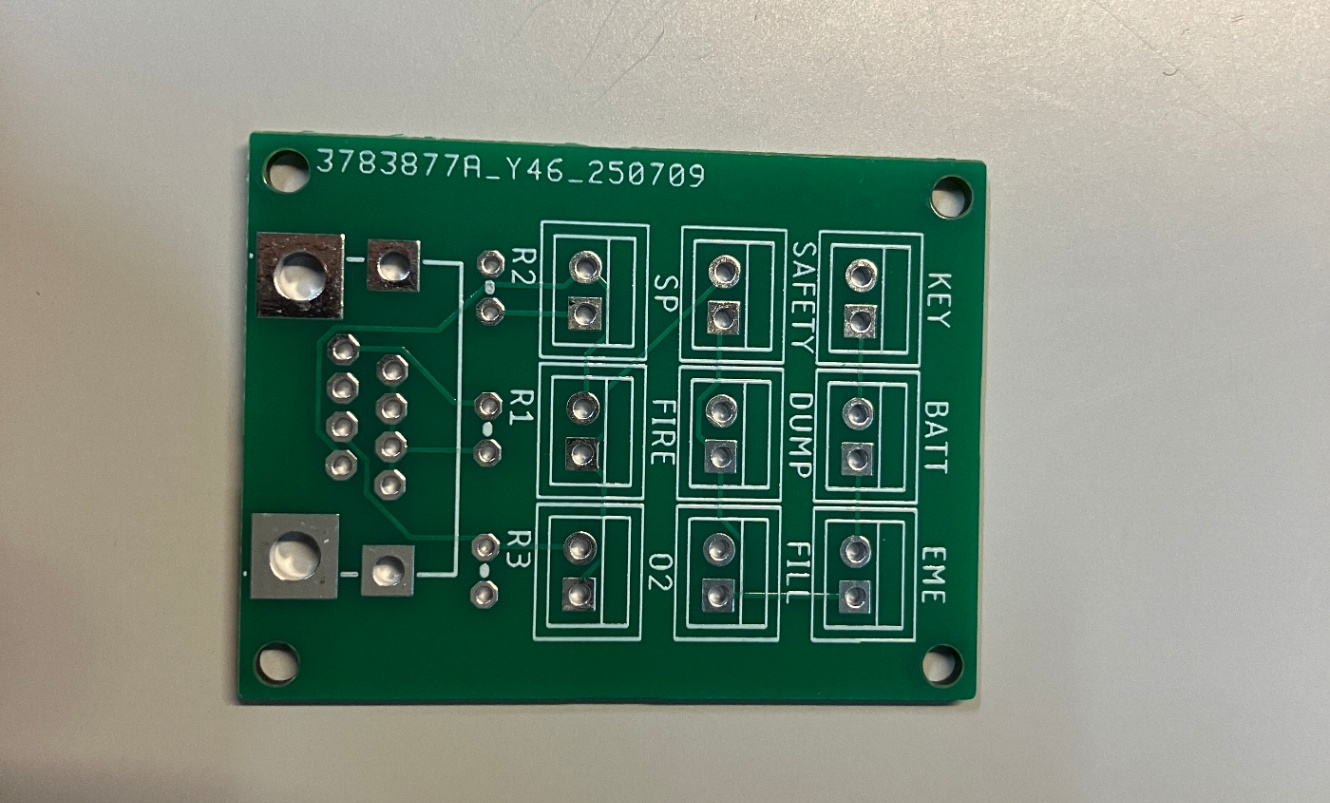

実基板写真：
3. GSE用基板（その2）
用途：
地上支援機器（GSE）用回路②
スペック：
形状：40 mm × 30 mm
層数：2 層
板厚：1.6 mm
銅箔厚：1 oz
発注枚数：5
実装：なし
添付画像
実基板写真：
4. フィン形PCBs
用途：
PCBをそのままフィンとして利用
スペック：
層数：2 層 (ないけど...)
板厚：1.6 mm
銅箔厚：なし
発注枚数：10
実装：なし（基板のみ）
添付画像
実基板写真：
発注仕様共通
製造枚数合計：4種
実装依頼枚数：1種
発注日～納期：
発注日：2025-07-08
納期：約2週間
費用：
クーポン：135 $
実支払い額：0 $
まとめ
今回発注した4種の基板を通じて、JLCPCBのサービスが多彩な用途に対応できることを実感しました。特にPCB基板を基板としてではなく、構造部材として考えた際に強度があるためいいのでは？という発想になりました。
