はじめに
概要
- シラバス：E資格2024#2
- ResNetとWideResNetを勉強する
キーワード
ResNet, Skip connection, 残差接続, Residual Block,
ボトルネック構造, WideResNet
学習内容
ResNet(Residual Networks：残差ネットワーク)とは
- 勾配消失問題や劣化問題によって学習が進まない問題をResidualblockという手法を使って解決し、 層を深くしても学習がうまくいくCNNの実現
- 通常、ニューラルネットワークの層を深くすれば性能が上がると考えられますが、ある程度の深さを超えると
- 勾配消失・勾配爆発が起きる
- 精度が劣化(degradation)する→学習が進まず、浅いモデルよりも性能が下がる
- 劣化は勾配消失に関係なく、層を深くした際に精度が劣化してしまう
- 残差学習(Residual Learning)で問題を解決する
ResNetのバリエーション
| モデル名 |
層の数 |
用途 |
| ResNet-18 |
18層 |
軽量モデル |
| ResNet-34 |
34層 |
高速＋そこそこの精度 |
| ResNet-50 |
50層 |
一般的に使われる高精度モデル |
| ResNet-101 |
101層 |
より深いモデル |
| ResNet-152 |
152層 |
ImageNetトップモデル（超高精度） |
残差接続(Residual connection)
- 英語表記として、Skip connectionやShortcut connectionを書くことがある
- ResNetのベースとなっている、勾配消失問題を解決するための仕組み
仕組み
- 通常のニューラルネットワークでは、データは層を1つ1つ順番に通っていきます（直列構造）。
- 残差接続では、ある層の出力を飛ばして、後の層に直接加えるという並列の経路を追加します。
- 変換が必要ない場合は𝐹(𝑥)の重みを0 にし、小さな変換が求められる場合は差分を学習しやすくなる。

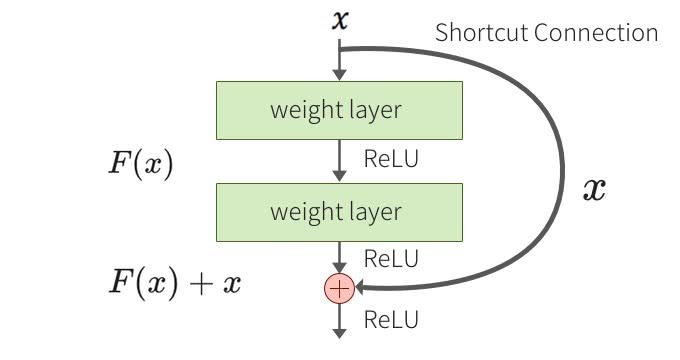

- 通常の学習：入力xで出力がH(x)になる
- 残差接続で学習：F(x) = H(x) - x → H(x) = F(x) + x
出典：
DeepAge, Residual Network(ResNet)の理解とチューニングのベストプラクティス(2016), https://deepage.net/deep_learning/2016/11/30/resnet.html
- x: 入力（スキップされるデータ）
- F(x): 通常の変換（Conv + BN + ReLUなど）、学習すべき「残差」
- F(x) + x: 残差結合（Residual Connection）
- H(x): 学習したい最終出力
| 通常の学習 |
残差接続で学習 |
H(x) を1から学習する必要がある |
x に近いなら F(x) は「ほぼ0」で良い |
| ネットワークが重みを慎重に調整してH(x)≈xを作る必要がある |
F(x)=H(x)-x=0を学べばいい（ゼロを出力するだけ） |
| 層が深くなると勾配が消えやすい |
x がショートカットでそのまま伝播される |
残差ブロック(Residual Block)
- ResNetにおいて用いられる基本構造の単位で、「入力に対して、変換後の出力を加える（残差接続）」構造を含んだ小さなネットワークブロックである
構造
x
│
├──────────────┐
│ │
▼ ▼
Conv (3x3) （Identity）
↓
BN
↓
ReLU
↓
Conv (3x3)
↓
BN
↓
+ ←───── x（入力を足し算）
↓
ReLU（出力）
種類
- Basic Block（ResNet-18, 34で使用）
- Conv (3x3) → BN → ReLU → Conv (3x3) → BN
- 入力を加算 → ReLU
- Bottleneck Block（ResNet-50, 101, 152で使用）
- Conv (1x1) → Conv (3x3) → Conv (1x1)
- チャネル数を圧縮 → 処理 → 拡張（より効率的）
- 入力 x と F(x) の次元（チャネル数や空間サイズ）が異なると、そのまま加算できないので、1x1の畳み込み（Conv1x1）で次元を合わせる。
$ x → Conv1x1 → x'$
y = F(x) + x'
ボトルネック(Bottleneck Block)構造
- ResNet-50 以上の深いモデルで使われる、より効率的な残差ブロックの構造である
構造
- 中央の3x3 Convの前後で、チャネル数を一度減らしてから増やす構造
- 「通り道を一度狭くしてから広げる」ため、ボトルネックと呼ばれる
1x1 Conv（チャネル圧縮）
→ 3x3 Conv（特徴抽出）
→ 1x1 Conv（チャネル拡張）
→ 残差接続（＋ x）
## 例
入力チャネル: 256
圧縮：1x1 Conv → 64
中央処理：3x3 Conv（64チャネル）
拡張：1x1 Conv → 256（元に戻す）
x（入力）
│
├────────────────────────────┐
│ │
▼ ▼
1x1 Conv（チャネル圧縮） （Identity or 1x1 Conv）
↓
BN + ReLU
↓
3x3 Conv（特徴抽出）
↓
BN + ReLU
↓
1x1 Conv（チャネル拡張）
↓
BN
↓
＋ ←─────── x（shortcut経路）
↓
ReLU（出力）
比較
| 項目 |
Basic Block（ResNet-18/34） |
Bottleneck Block（ResNet-50以降） |
| 主な構造 |
Conv(3x3) → Conv(3x3) |
1x1 → 3x3 → 1x1 |
| チャネル数変化 |
変化なし |
圧縮 → 処理 → 拡張 |
| 計算コスト |
高め（浅い層向け） |
低め（深い層でも使える） |
| 学習安定性 |
良好 |
より深くても安定 |
WideResNet(Wide Residual Network)
- 深さ（Depth）ではなく、幅（Width）を広げることで性能を向上させた残差ネットワーク
- ResNet の改良版の一種
- 命名規則：WideResNet-28-10
- 28：総レイヤー数（全体の深さ）
- 10：widen factor（チャネル拡張率）
| 項目 |
ResNet |
WideResNet |
| アーキテクチャ |
非常に深い（50層〜1000層以上） |
浅いが広い（16層, 28層程度） |
| チャネル数 |
通常（例: 64, 128, 256） |
2倍〜10倍以上に拡張されることも |
| 学習の難しさ |
勾配消失・学習不安定の懸念 |
浅いので安定しやすい |
| 計算コスト |
高（深い） |
高（幅が広い）が効率的に学習できる |
| 性能 |
高精度だが学習が困難な場合も |
同等かそれ以上の精度を簡単に達成 |
構造
通常の ResNet Block:
Conv(3x3, 64) → Conv(3x3, 64)
WideResNet (k=4):
Conv(3x3, 256) → Conv(3x3, 256)
- kはwiden factor（チャネル拡張率）と呼ばれる
メリット
- 深すぎると勾配消失や過学習が起こりやすい
- 幅を広げることで、特徴表現能力が大きく向上
- 並列計算がしやすく、GPUでの訓練効率が良い
- 残差接続のおかげで、広くしても学習が安定
ボトルネットとWideResNetの違い
| 比較項目 |
Bottleneck 構造 |
Wide 構造 |
| 主な目的 |
計算量・パラメータ削減（圧縮） |
表現力強化（拡張） |
| チャネル構造 |
1x1 で圧縮 → 3x3 処理 → 1x1 で拡張 |
すべてのConvを幅広チャネル数に |
| 主な使われ方 |
ResNet-50,101,152（深いモデル） |
WideResNet（浅くても強いモデル） |
| 精度向上の方法 |
深さ（Depth）を増やす |
幅（Width）を増やす |
| モデルの複雑さ |
浅いが圧縮されたチャネル構成 |
浅くて広いチャネル構成 |
| 計算効率 |
パラメータ削減重視（高効率） |
並列性あり（GPUで高速） |
| 残差接続への影響 |
出力チャネル数を元に戻す必要あり（Conv1x1） |
チャネルを揃えて加算（または調整） |
