はじめに
普段openFoamを使ってCFDを行っていますが、後からParaViewを使って圧力のデータを積分して揚力、抗力及びモーメントを計算する方法を紹介します。
処理する流れとしては、計算したい領域を抽出→法線ベクトルを取得→calculatorで計算→積分といった感じです。
今回は圧力のみから計算するやり方です。摩擦力も入れる場合は、同様のやり方でできると思います。
準備

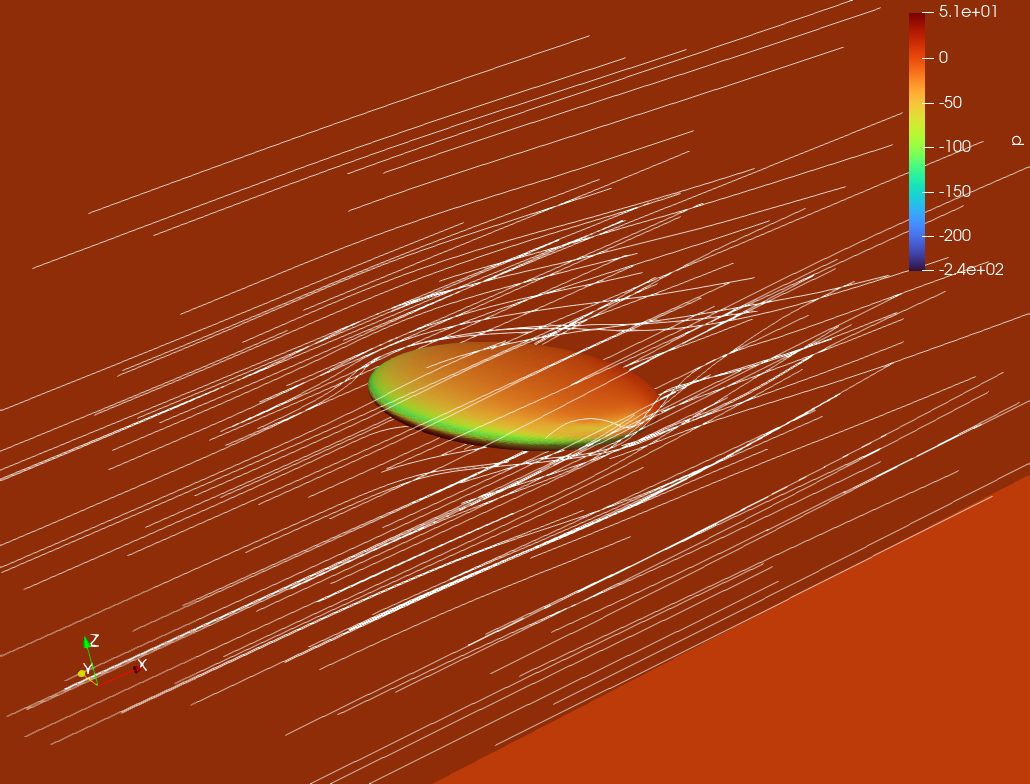

適当な円板のようなものに風が当たっているようなものをopenFoamを使って計算し、用意しました。
x方向に風が流れ、上方向がz軸、右方向がy軸となっています。

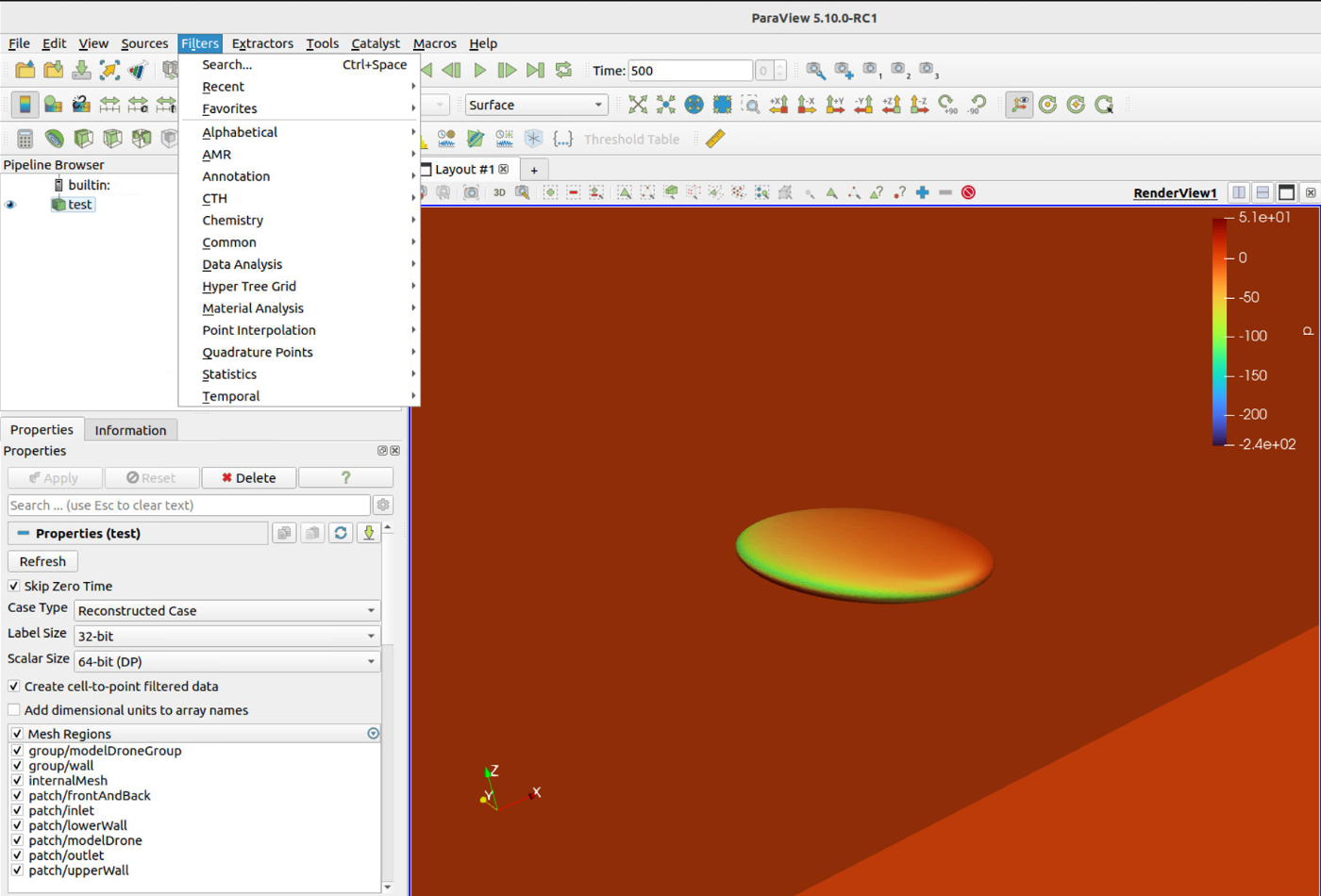

まずはMesh Regionsを全選択してApplyします。

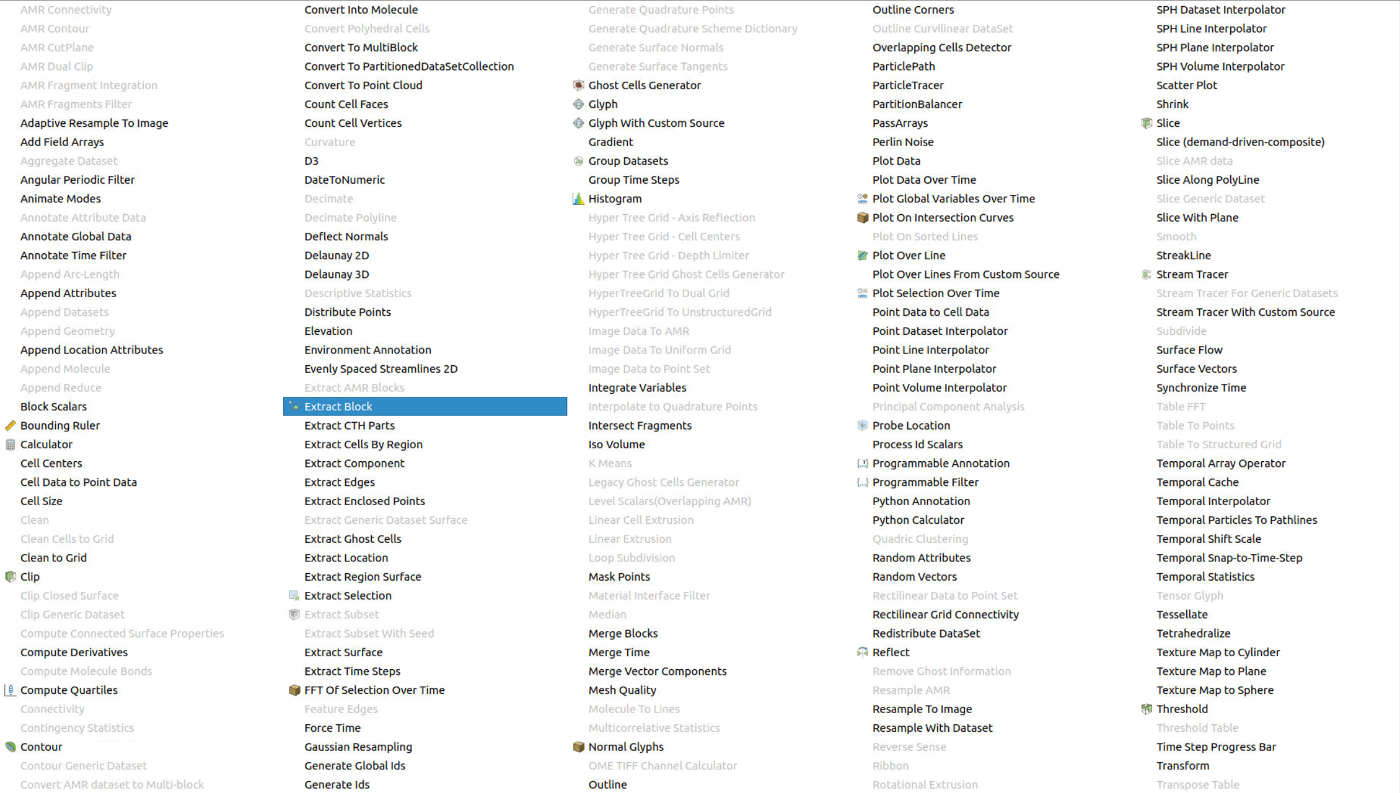

Filters->Alphabetical->Extract Block

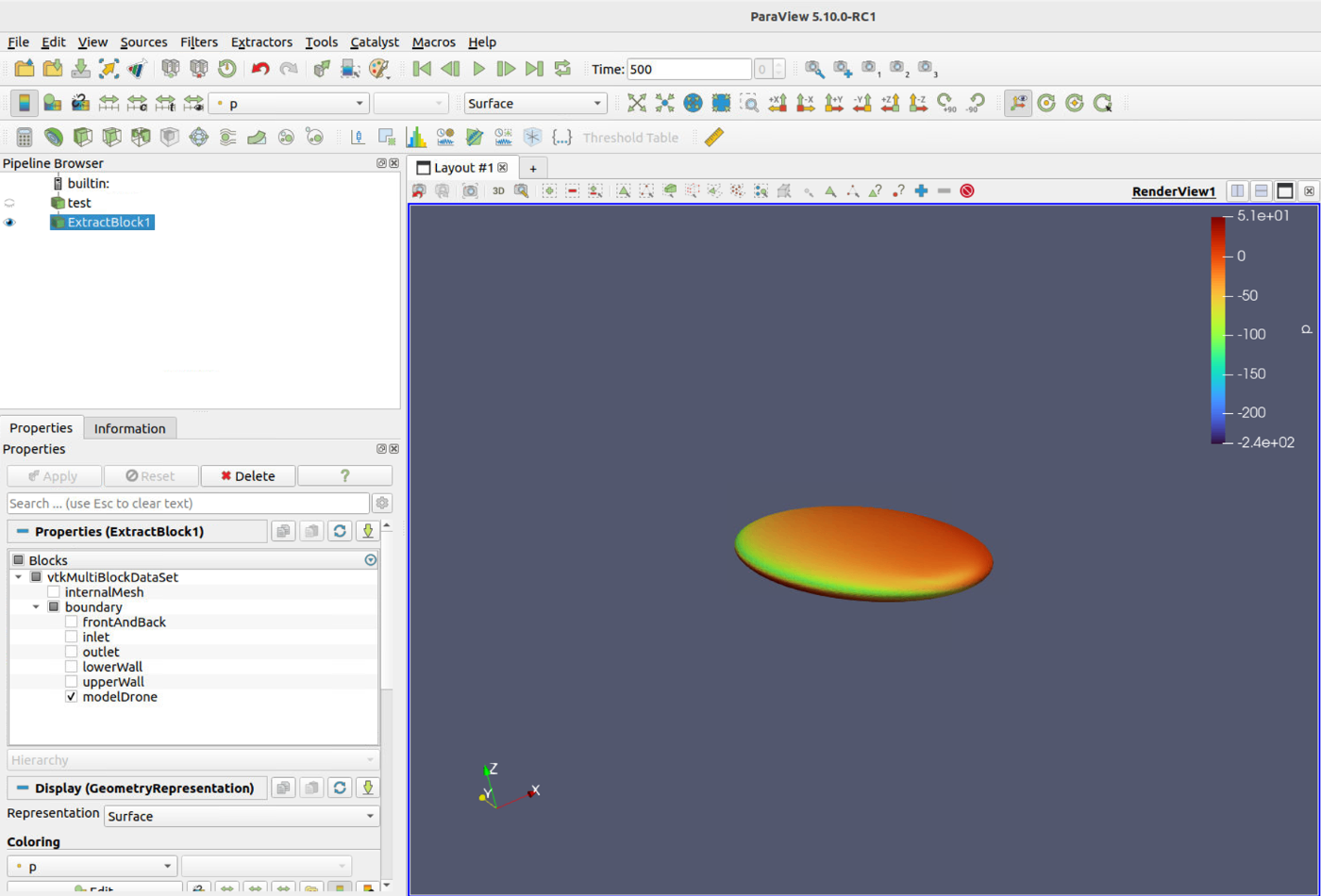

計算したい領域を選択してApply
これで、今回計算する円板を抽出しました。
ここから、フィルターを選んだりするときは、どの階層から入るかによって挙動が変わってくるので要注意です。

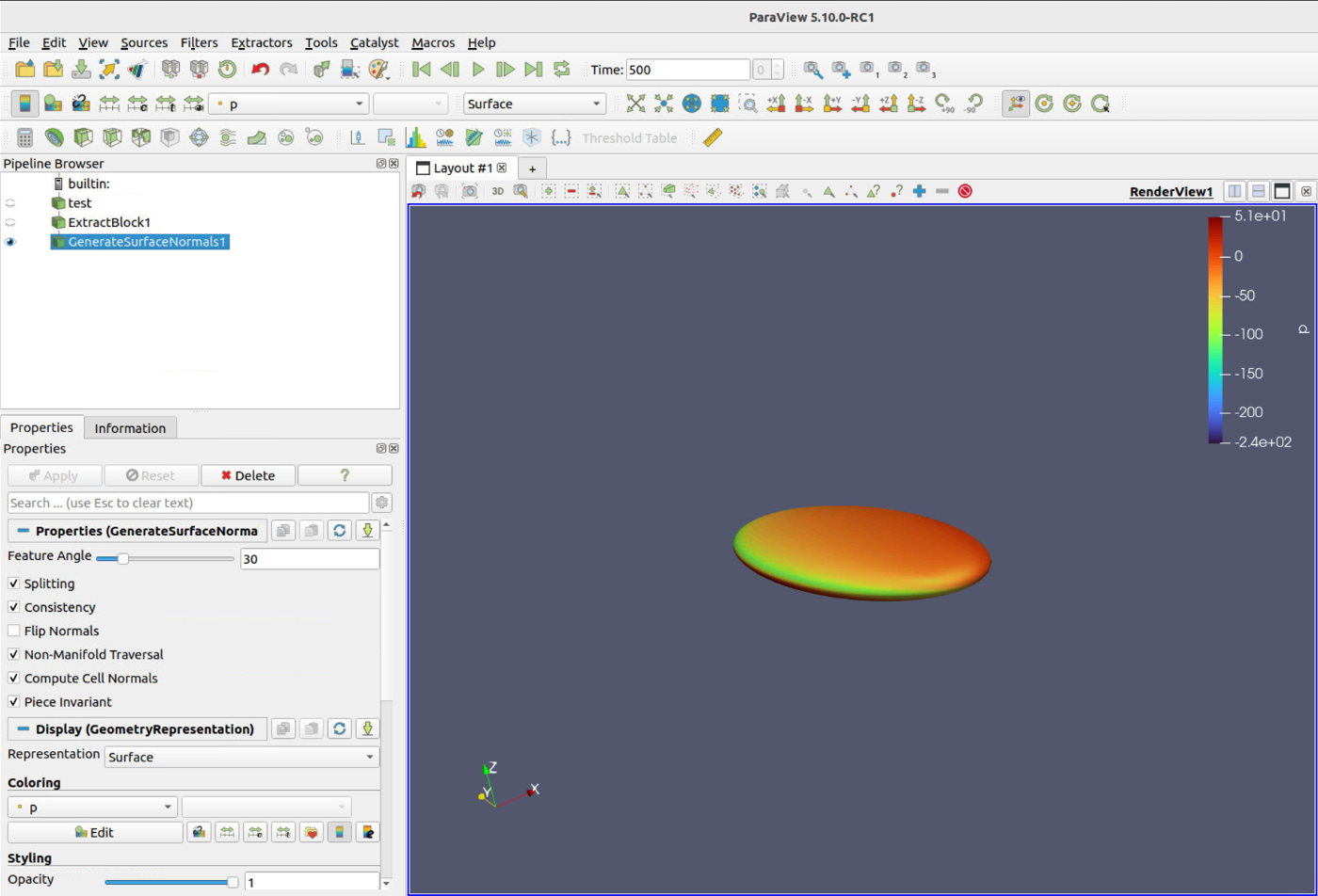

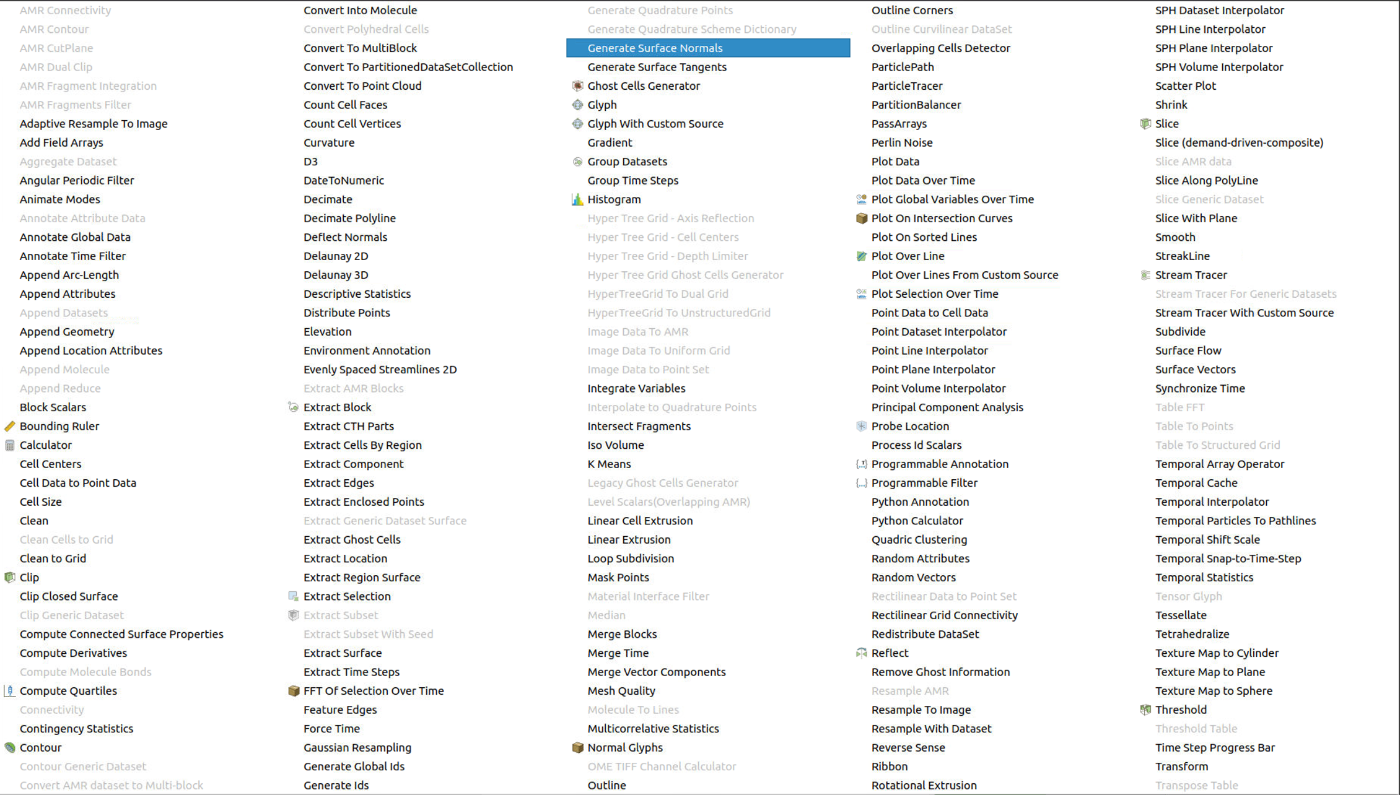

今作ったExtractBlock1を選択して、Filters->Alphabetical->GenerateSurfaceNormals
デフォルトではCompute Cell Normalsにチェックが入っていないので、チェックを入れます。
これで、GenerateSurfaceNormals1がExtractBlock1の下にできます。
これで計算の準備が完了です。
揚力及び抗力の計算

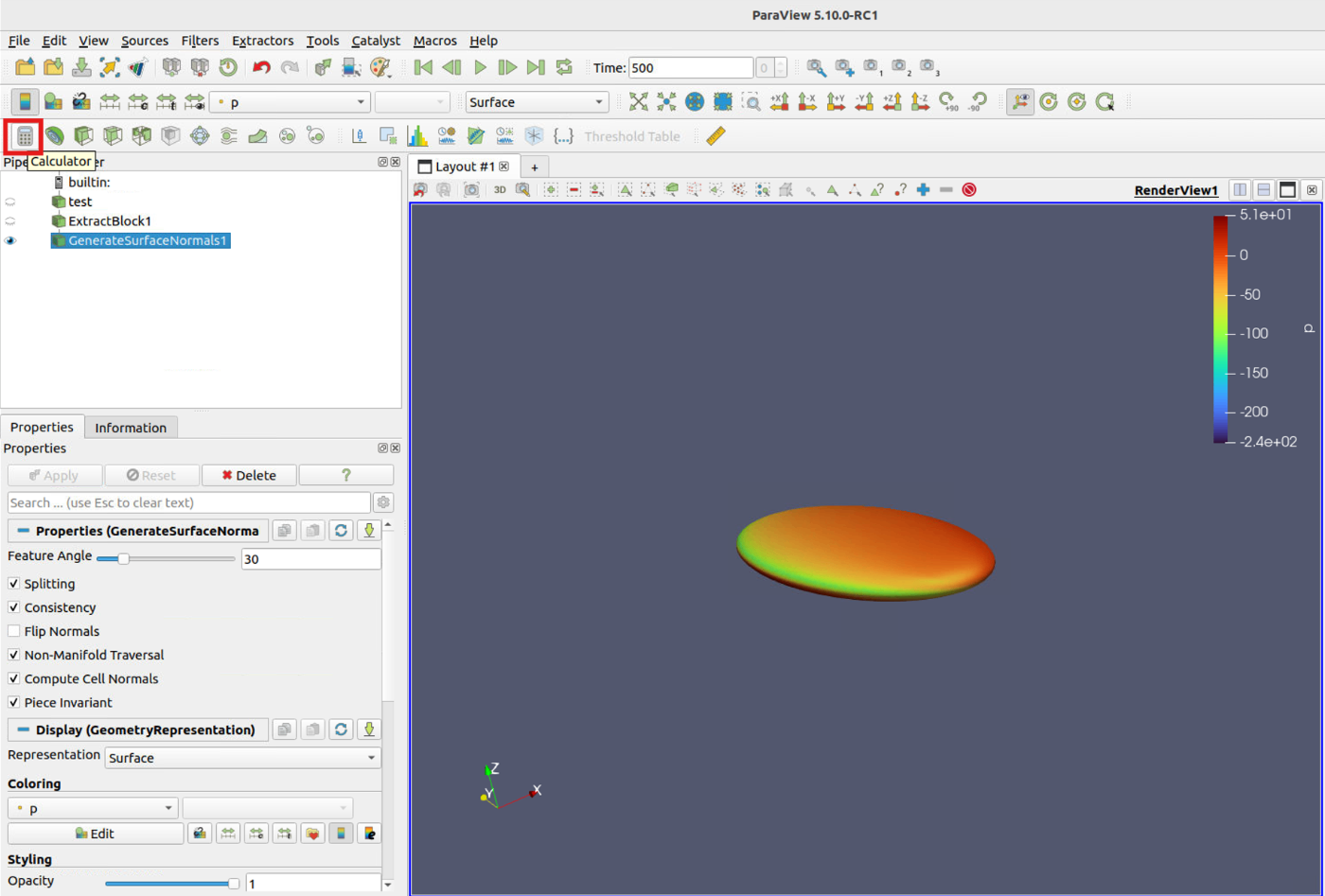

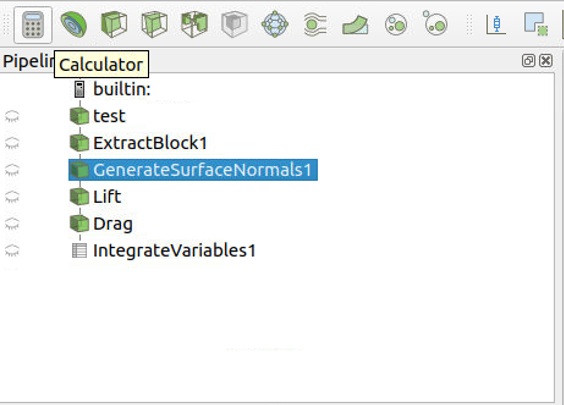

GenerateSurfaceNormals1を選択した状態で、左上のCalculatorを選択

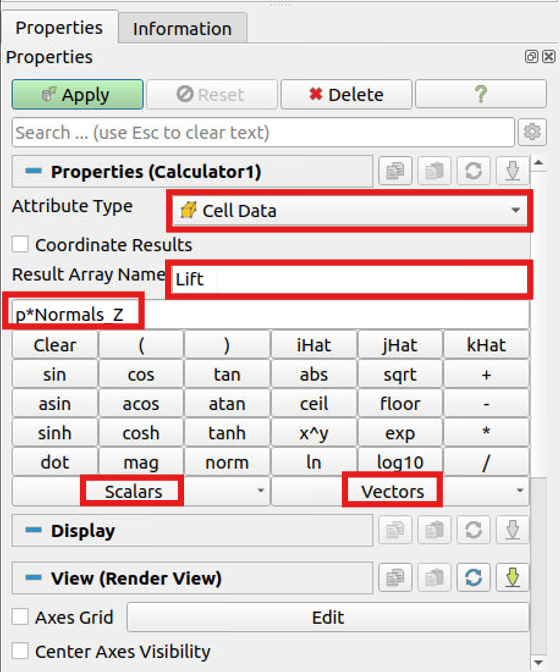

Attribute TypeをCellDataに変更し、Result Array Nameを適当にLiftとします。
次に式を入力します。
まずは揚力の計算なので、p*Normals_Zと書きます。
下のScalarsやVectorsの部分を選択すると、入力可能なパラメータが表示されます。
これでApplyを押して、わかりやすくするために、Liftなどと名称を変更します。

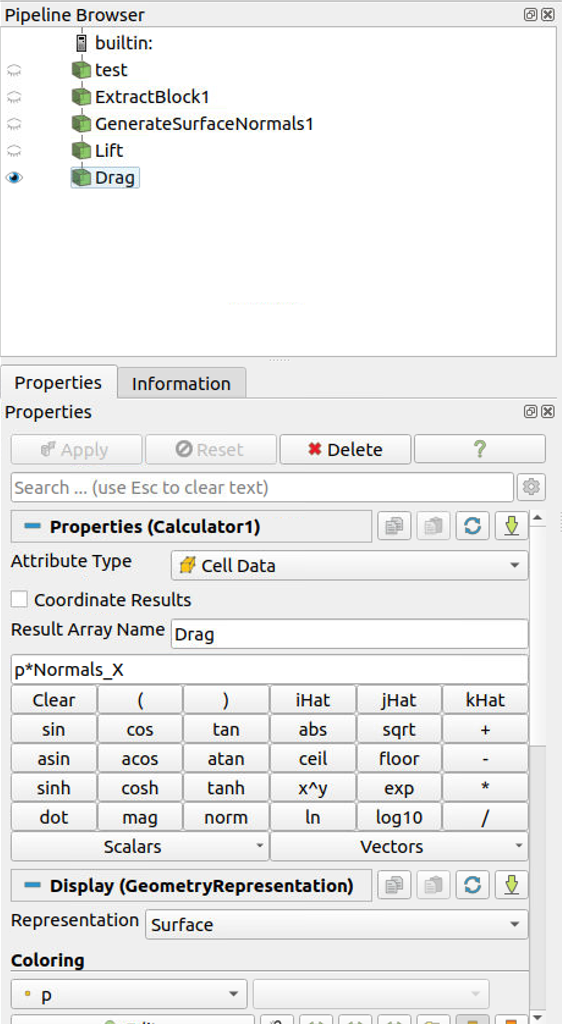

抗力についても同様に、式をp*Normals_XとしてApplyを押します。
最後に積分です。

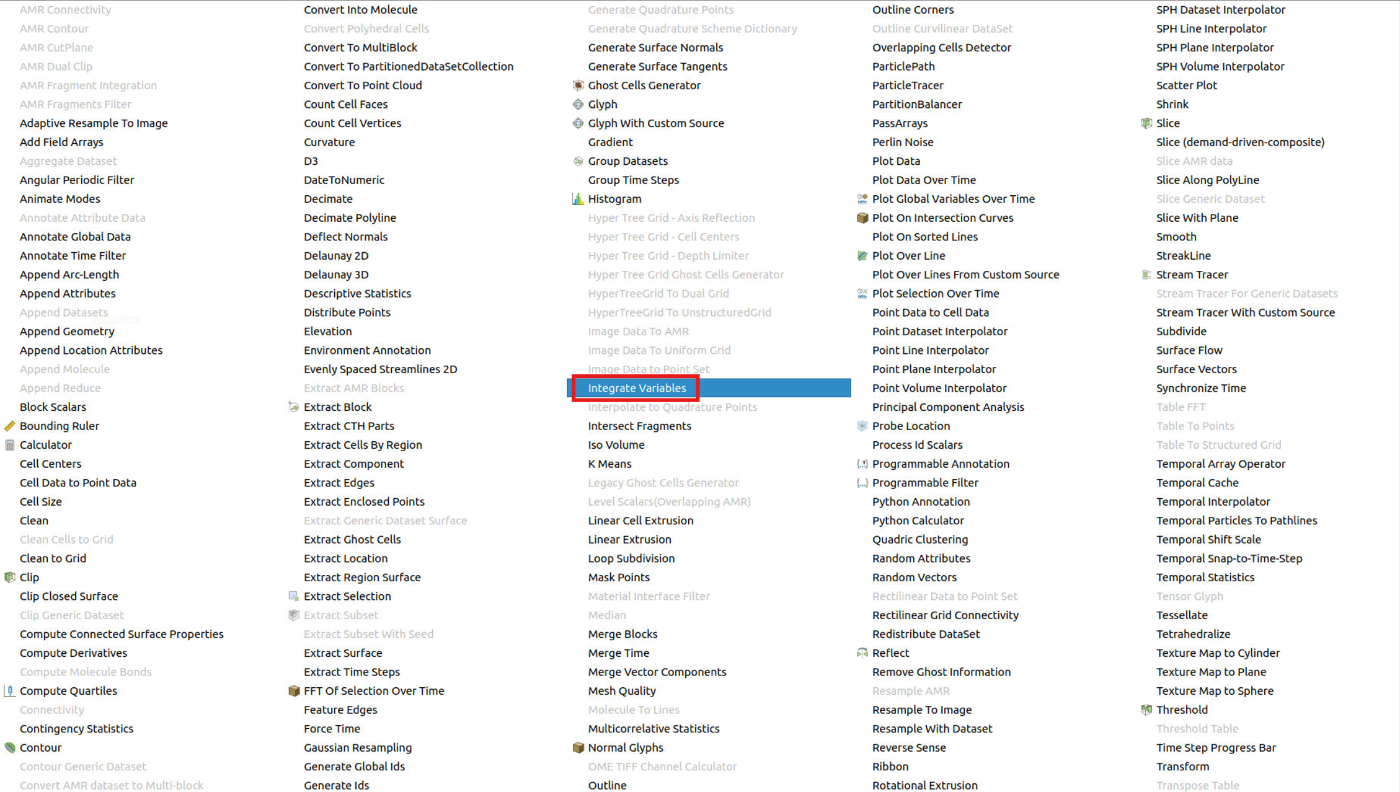

Dragを選択した状態で、Filters->Alphabetical->integrate variables

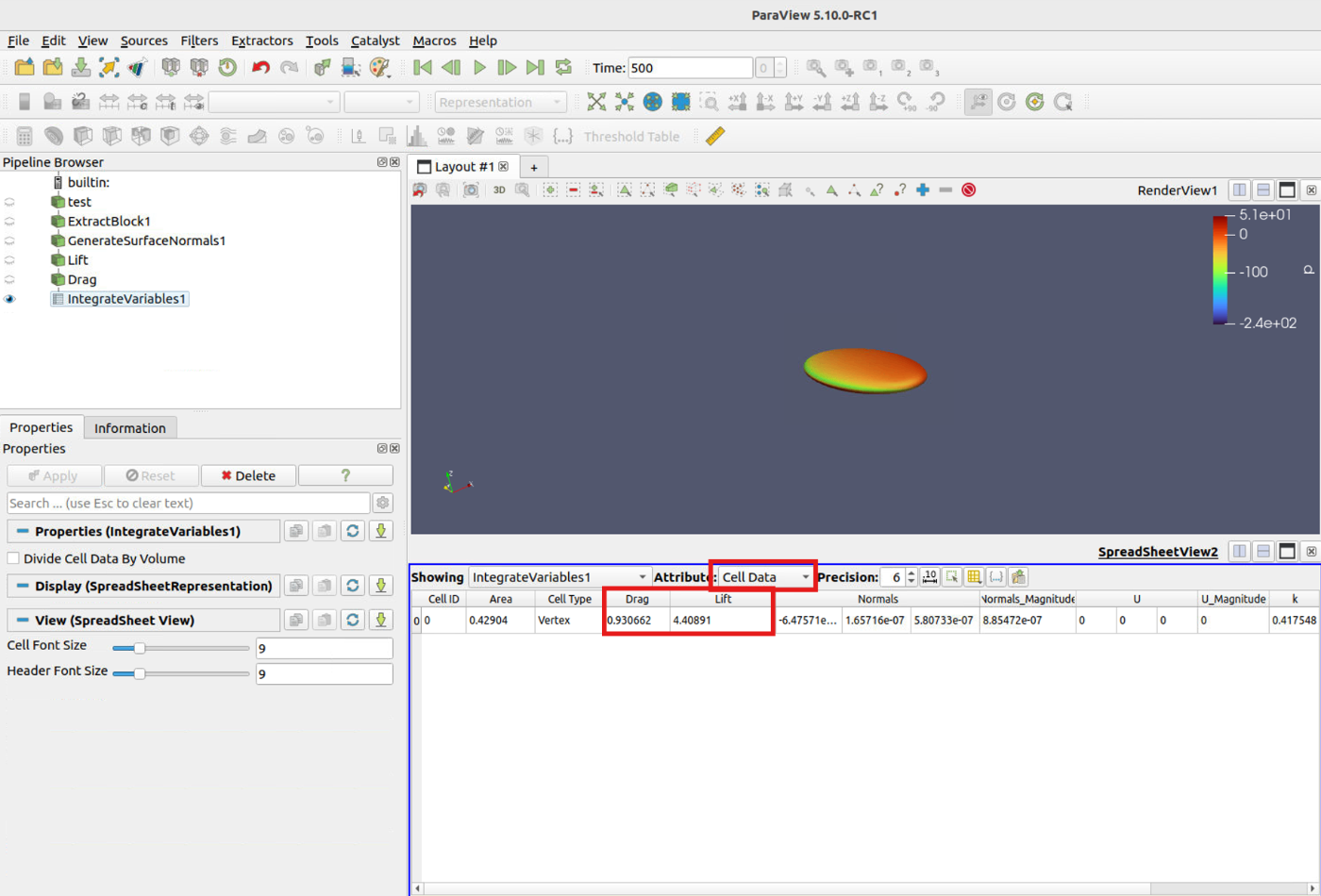

Applyを押すと、スプレッドシートが表示されます。
AtributeをCell Dataに変更すると、DragとLiftの値が表示されます。
この単位はNです。
モーメントの計算
次にモーメントの計算です。
GenerateSurfaceNormals1を選択した状態でCalculatorを押します。

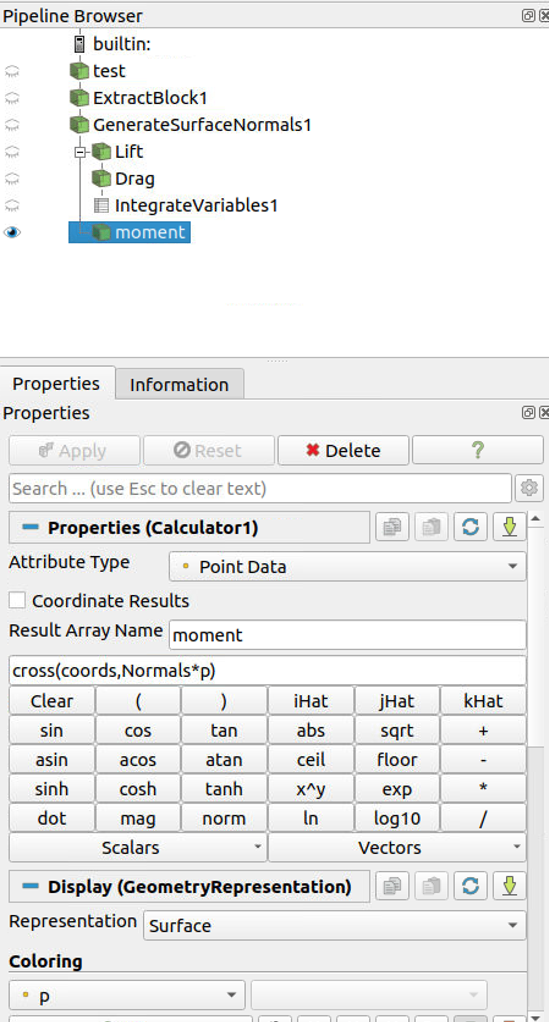

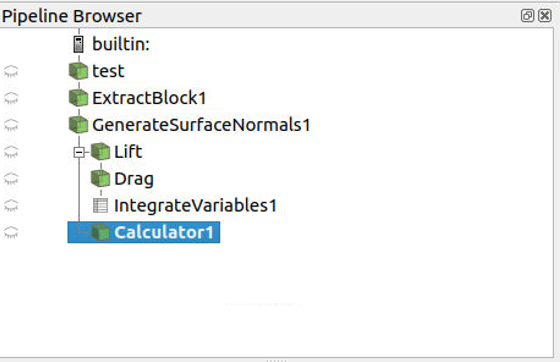

すると、階層はこのようになります。
今回はAttribute TypeはPoint Dataのままで、Result Array Nameを適当にmomentとつけます。
式は、cross(coords,Normals*p)と入力します。
これでApplyし、階層の名称をmomentなどとします。
momentの階層を選んだ状態で、揚力、抗力のときと同様に、Filters->Alphabetical->integrate variables
Applyを押すと、スプレッドシートが表示されます。

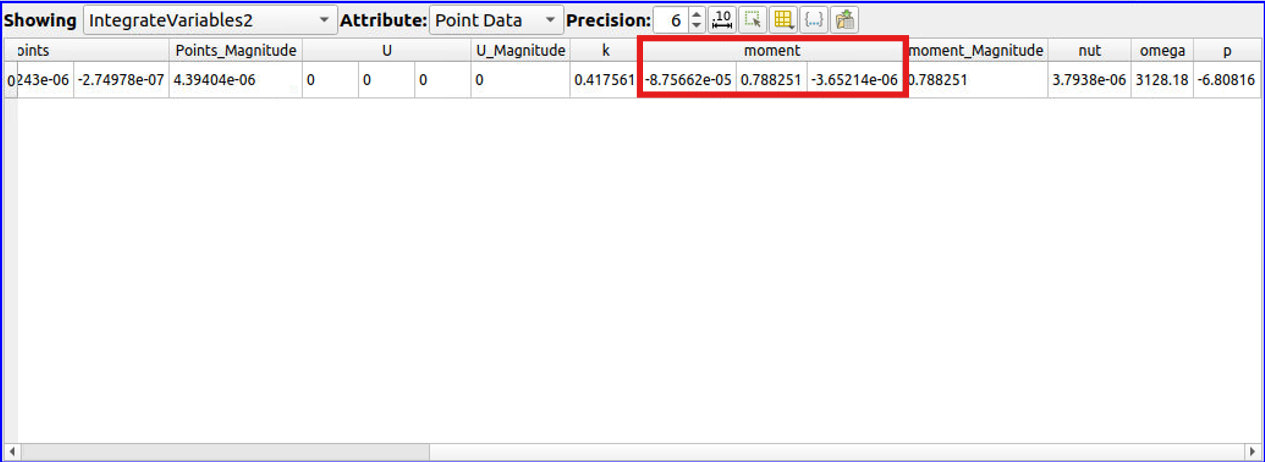

右にスクロールするとmomentという部分があり、そこにx, y, z軸周りのモーメントが計算されています。
