物理的なオブジェクトを3Dモデルに変換する方法

2025/01/07に公開
3D技術の急速な発展に伴い、さまざまな業界で3Dスキャンや3Dプリント技術を活用した革新が進んでいます。アート制作、製品デザイン、医療、さらには文化財のデジタル保存まで、物理的なオブジェクトを3Dモデルに変換する技術はますます重要になっています。このプロセスにより、現実世界の物品をデジタル世界に再現し、後続の制作、分析、保存、複製などの可能性を広げています。では、物理的なオブジェクトをどのように3Dモデルに変換するのでしょうか？本稿では、このプロセスの具体的な手順と方法について詳しく説明します。

 1. 3Dスキャン技術：物体の形状を正確にキャプチャ3Dスキャン技術は、物理的なオブジェクトをデジタルモデルに変換するための最も一般的な方法です。スキャナーを使用して物体の表面データを取得し、そのデータをもとに高精度な3Dモデルを生成します。

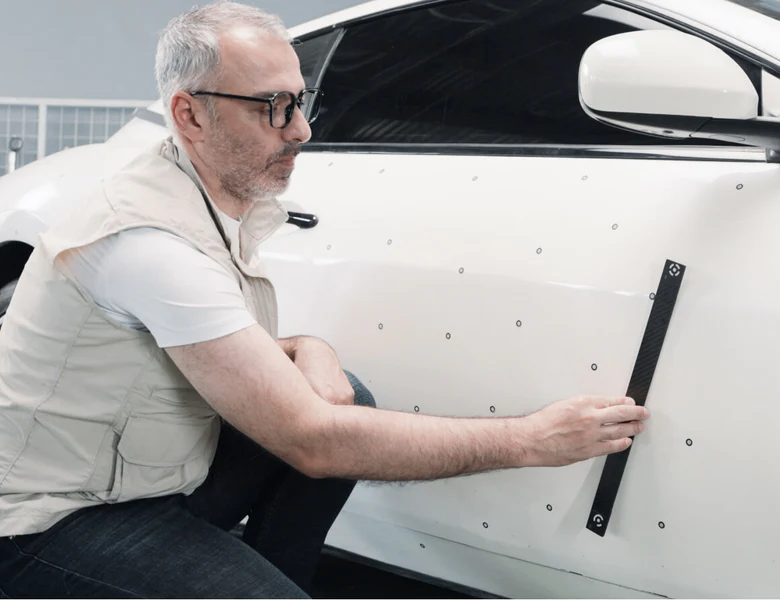

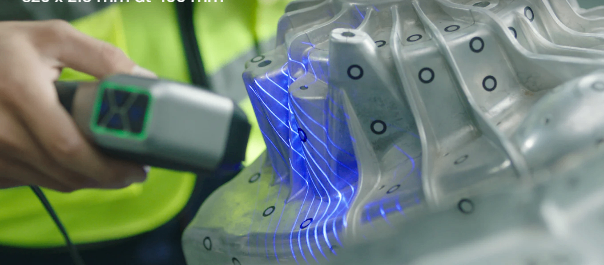

 1.1 レーザースキャンレーザースキャンは、現在最も広く使用されている3Dスキャン技術の一つで、レーザービームを物体の表面に照射し、各スキャンポイントの三次元座標を取得して3D点群データを生成します。この点群データを元に3Dモデルを構築します。レーザースキャンは非常に高精度で、特に大きな物体や高精度が求められる場面、例えば建築、エンジニアリング、遺産保護などに適しています。
https://www.revopoint3d.jp/products/3d-laser-scanner-metrox
https://www.revopoint3d.com/products/3d-laser-scanner-metrox
レーザースキャンの利点は、短時間で大量のデータを収集できることですが、表面が反射しやすい、透明な物体、または非常に滑らかな物体には適していない場合があります。また、レーザースキャナーは高価な機器が多いため、主に専門的な分野で使用されます。

 1.2 構造光スキャン構造光スキャンは、物体の表面に一連の光斑や光条パターンを投影し、そのパターンの変形をカメラでキャプチャして三次元情報を取得する技術です。この方法は比較的高速で、中小型の物体（ジュエリー、彫刻、模型など）のスキャンに適しています。レーザースキャンに比べ、構造光スキャンは機器のコストが低く、操作も簡単で、個人や中小企業にとって非常に使いやすいです。
ただし、構造光スキャンも表面が光沢がある物体や反射しやすい物体には制限があります。

 1.3 写真測量写真測量は、複数の角度から撮影した写真を基に、ソフトウェアでこれらの画像情報を処理して3Dモデルを生成する技術です。この方法では、特別なスキャナーは不要で、通常のデジタルカメラやスマートフォンを使って簡単にスキャンできます。物体を多角度から撮影し、ソフトウェアが特徴点を抽出してマッチングし、最終的に物体の三次元形状を再構築します。
写真測量の利点は、機器が簡単でコストも低く、迅速に3Dモデルを作成できる点です。しかし、物体の表面に十分なテクスチャやディテールが必要で、画像が鮮明でない場合、スキャン結果が精度を欠くことがあります。

 2. 手動モデリング：物体の形状を正確に再現3Dスキャン技術が非常に進歩している一方で、特定の条件では手動モデリングが依然として重要な役割を果たしています。手動モデリングは、物体の詳細や機能を正確に定義できるだけでなく、デザインソフトウェアを使って形状や外観を柔軟に調整することができます。

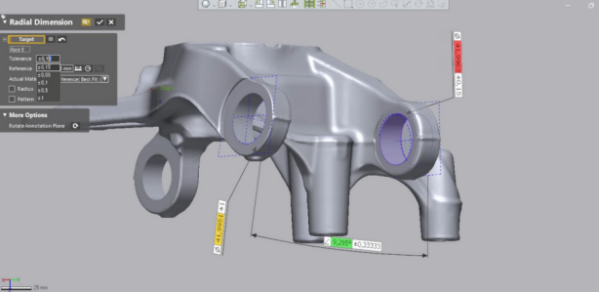

 2.1 CADモデリングコンピュータ支援設計（CAD）ソフトウェアは、精密な寸法や構造解析が必要なオブジェクトに最適な3Dモデリングツールです。代表的なCADソフトウェアには、AutoCAD、SolidWorks、Fusion 360などがあります。これらのソフトウェアでは、物体の幾何学的形状を正確に描き、エンジニアリング要件に合わせた3Dモデルを作成することができます。
たとえば、機械部品を設計する際、設計者はCADソフトウェアを使用して物体の各部品をゼロから作成し、最終的に完全な3Dモデルを構築します。この方法の最大の利点は高精度であり、詳細な計算や製図が求められる場合に最適です。

 2.2 スカルプティングモデリング有機的な物体やアート作品の場合、スカルプティングモデリングツール（ZBrush、Blenderなど）を使うと非常に細かいディテールまで再現できます。これらのソフトウェアを使えば、デザイナーはまるで彫刻家のようにデジタル空間で物体を「彫り上げて」いき、複雑な形状や細かい表現を作り上げることができます。
手動モデリングの利点は、非常に高い自由度と創造性があることです。デザイナーは必要に応じて細部を修正したり、形状を迅速に調整したりできるため、特にアート作品の制作やゲームキャラクターのデザインに向いています。

 3. 3Dプリント：デジタルモデルを実物に変換3Dプリント技術は、3Dモデルを物理的な実物に変換するプロセスです。この技術は、3Dスキャンやモデリングと組み合わせて、デジタルから物理的な変換を実現します。3Dプリント技術はプロトタイピング、カスタマイズ製品の製造、複雑な機械部品の生産など、さまざまな分野で応用されています。

 3.1 3Dプリントの基本的な流れ3Dモデルの取得： スキャンしたデータや手動で作成したデジタルファイルが3Dプリントの基となります。
スライス処理： 3Dモデルをスライスソフトウェア（Cura、PrusaSlicerなど）に入力し、物体を複数の横方向の層に分割し、印刷経路の指示を生成します。スライスの精度は、最終的な印刷品質や速度に大きく影響します。
プリント： 3Dプリンターは、スライスデータに基づいて物体を1層ずつ積層して印刷します。プリンターは材料（プラスチック、樹脂、金属など）を押し出して固め、最終的に物体を完成させます。
後処理： 印刷が完了した後、通常はサポート構造の除去、表面の研磨、塗装などの後処理を行い、物体の外観や機能性を向上させます。

 3.2 3Dプリントの種類現在、最も一般的な3Dプリントの種類は以下の通りです。

FDM（溶融堆積モデリング）： プラスチック材料を加熱して押し出し、層ごとに物体を作成する方法。原型作成や低コスト製造に適しています。

SLA（光造形）： レーザーや紫外線で液体樹脂を硬化させて印刷する方法。精度が高く、細かいディテールが求められる小型物体に適しています。

SLS（選択的レーザー焼結）： 粉末材料をレーザーで焼結して印刷する方法。複雑な構造
や金属部品の製作に使用されます。

 4. 最適化と後処理3Dスキャンやモデリングを終えた後、生成された3Dモデルには一定の後処理が必要です。これにより、品質を向上させ、実際の使用に適したモデルに仕上げます。主な後処理には以下のようなものがあります。
修復と網目の最適化： スキャンデータに欠落部分やノイズがある場合、専門ソフトウェアで修復や最適化を行います。この処理により、穴埋めや表面の平滑化、不要なデータの削除が行われます。
モデルの簡略化： 高ポリゴンモデルの場合、適切に網目を簡略化してファイルサイズを小さくし、プリントやレンダリングを効率化します。
テクスチャマッピング： モデルに色やテクスチャを追加して、よりリアルな外観に仕上げます。これにより、映画制作やVRアプリケーションなど、視覚的な表現が求められる場面での使用が可能となります。

 結論物理的なオブジェクトを3Dモデルに変換するプロセスは、多くのステップと技術が組み合わさった複雑な作業です。3Dスキャンから手動モデリング、さらに3Dプリントを経て物理的な実物を再現するまでの過程は、非常に多様であり、各分野での活用が期待されています。技術の進化により、以前は難しかったことが簡単にできるようになり、今後ますます3D技術が私たちの生活や仕事に革新をもたらすことでしょう。
